Descrição do Produto

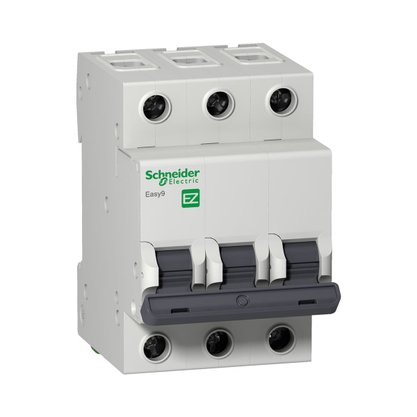

Disjuntor EASY9 - 3P- 10A - CURVA C - 3000A | Schneider Electric
EZ9F33310
Descrição
O interruptor, ou disjuntor, termomagnético Easy9 de baixa tensão da Schneider Electric é fabricado para proteção contra sobrecargas e curtos-circuitos, graças ao seu sistema de proteção termomagnética. Este produto possui 3 polos, capacidade de 10A, curva de atuação tipo C e capacidade de interrupção de 3kA, 400V CA. Este disjuntor termomagnético tem proteção IP20 e pode ser montado em trilho DIN. Este produto está em conformidade com IEC 60898-61 Os interruptores termomagnéticos Easy9 levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
Especificações
|
linha |
Easy9 |
|---|---|
|
Aplicação do dispositivo |
Distribuição |
|
Tipo de produto ou componente |
Disjuntor modular |
|
Nome abreviado do dispositivo |
Disjuntor modular Easy9 |
|
Poles |
3P |
|
número de polos protegidos |
3 |
|
[In] corrente nominal |
10 A |
|
Tipo de rede |
CA |
|
tecnologia da unidade de disparo |
Termomagnético |
|
Curva de Tempo-Corrente |
C |
|
capacidade de corte |
3000 A Icn a 400 V CA 50/60 Hz para IEC 60898-1 |
|
adequação para isolamento |
Sim conforme IEC 60898-1 |
|
Frequência da rede |
50/60 Hz |
|---|---|
|
[Ue] tensão de operação nominal |
400 V CA 50/60 Hz |
|
limite de disparo magnético |
5...10 x pol |
|
[Ics] capacidade de corte nominal em serviço |
3 kA 100 % x Icn a 400 V CA 50/60 Hz para IEC 60898-1 |
|
[Ui] tensão de isolamento nominal |
500 V CA 50/60 Hz conforme IEC 60898-1 |
|
[Uimp] tensão suportável de impulso nominal |
4 kV conforme IEC 60898-1 |
|
indicação de posição do contato |
Sim |
|
Tipo de controle |
Alavanca articulada |
|
Sinalização local |
Sem |
|
Modo de montagem |
De encaixe |
|
Suporte de montagem |
Trilho DIN |
|
desvios de 9 mm |
6 |
|
Altura |
81 mm |
|
Largura |
53,1 mm |
|
Profundidade |
73,6 mm |
|
cor |
Cinza (RAL 7035) |
|
durabilidade mecânica |
10000 ciclos |
|
durabilidade elétrica |
4000 ciclos |
|
conexões - terminais |
Terminal tipo túnel (superior ou inferior) 1…25 mm² rígido |
|
Torque de aperto |
2 N.m superior ou inferior |
|
Normas |
IEC 60898-1 |
|---|---|
|
Certificações do produto |
INMETRO |
|
grau de proteção IP |
IP20 conforming to IEC 60529 |
|
grau de poluição |
2 |
|
tropicalização |
2 |
|
umidade relativa |
95 % a -25…60 °C |
|
Temperatura ambiente para funcionamento |
-25…60 °C |
|
Temperatura ambiente para armazenamento |
-40…85 °C |
