( Clique na imagem para ampliar )

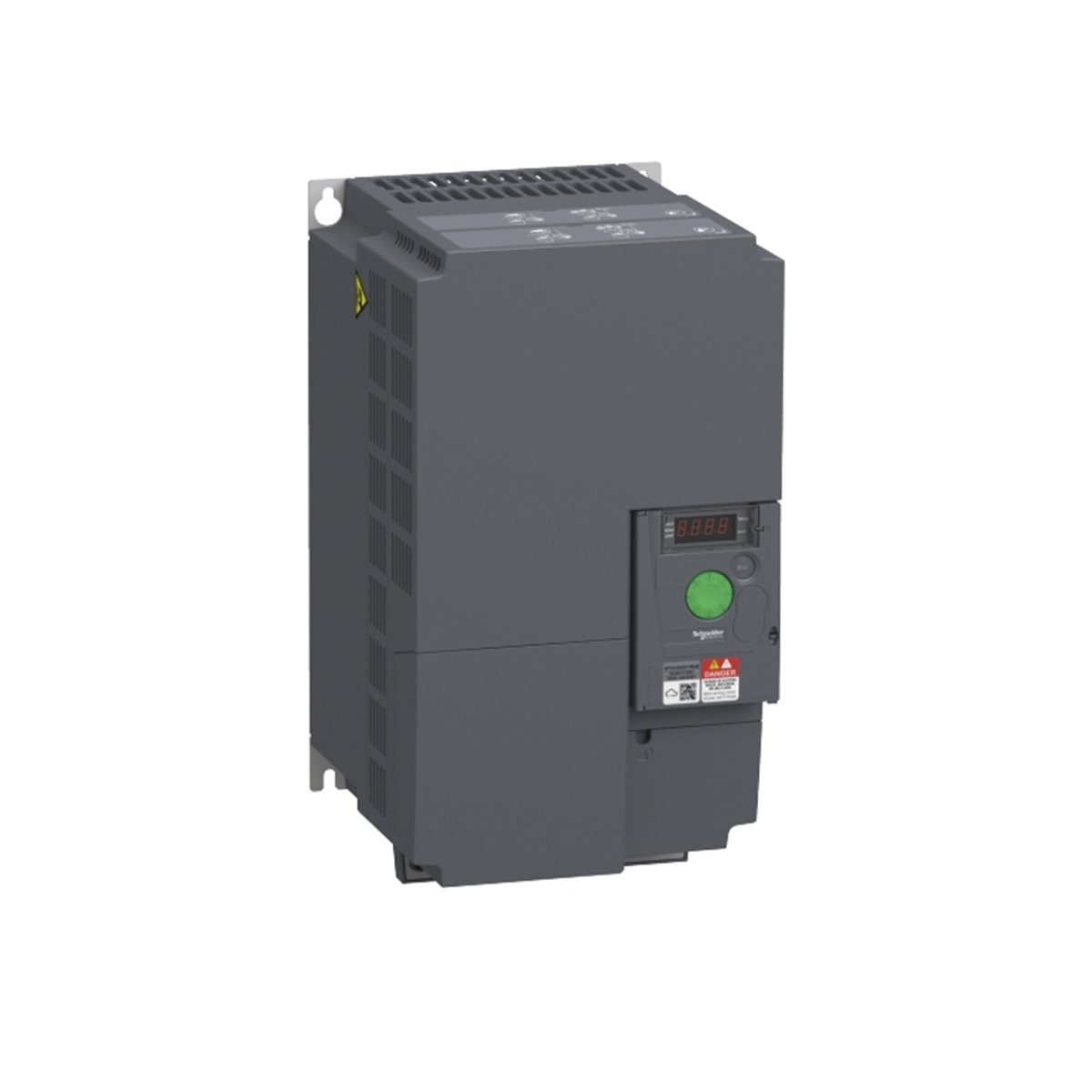

ATV310HD15N4E - Inversor De Freq. Trif. 380-460v 33a 15kw/20cv Hd, 36a 18,5kw/25cv Nd
Cod. do Produto: 78033-
De:
R$ 8.762,38
Por:
R$ 6.104,33
Mais formas de pagamento
2x de R$ 3.052,17 sem juros no cartão de crédito
ou até 12x de R$ 618,62 no cartão de crédito
- R$ 5.677,03 à vista no pix (7% Desconto) Economize R$ 427,30
- R$ 5.799,11 à vista no boleto (5% Desconto) Economize R$ 305,22
Descrição do Produto
Descrição
Os inversores de frequência da linha Easy Altivar 310 garantem as funções necessárias com preço justo sem compremeter a qualidade! Isso além de funções integradas que os tornam adequados para as aplicações mais comuns, incluindo máquinas têxtil, transporte de materiais, máquinas de cerâmica, embalagem e empacotamento, ferramentaria e máquinas de madeira. O modelo ATV310HD15N4E possui alimentação trifásica de 380...460Vca, em regime HD possui potência de 15kW/20CV e corrente de saída de 33A . Já em regime ND, possui potência de 18,5kW/25CV e corrente de saída de 36A . Este inversor de frequência possui um display integrado que garante fácil visualização dos principais parâmetros de funções, além de entradas e saídas digitais e analógicas incorporadas para as funções mais usadas no dia-a-dia de operação. Também possui protocolo de comunicação integrado (Modbus RTU) para integrar o inversor a redes de automação. Além disso, a linha do ATV310 possui detecção de Subcarga e Sobrecarga para ajudar a proteger cada vez mais a sua instalação. O modelo ATV310HD15N4E possui alimentação trifásica de 380...460Vca, em regime HD possui potência de 15kW/20CV e corrente de saída de 33A . Já em regime ND, possui potência de 18,5kW/25CV e corrente de saída de 36A .
Especificações
| Linha de produto | Easy Altivar 310 |
|---|---|
| Tipo de produto ou componente | Propulsor de velocidade variável |
| aplicação específica do produto | Máquina simples |
| Tipo de montagem | Com dissipador |
| Nome abreviado do dispositivo | ATV310 |
| Número de fases da rede | Trifásico |
| tensão nominal de fornecimento [Us] | 380...460 V - 15...10 % |
| alimentação do motor kW | 15 kW |
| alimentação do motor cv | 20 hp |
| nível de ruído | 50 dB |
| Destino do produto | Motores assíncronos |
|---|---|
| Quantidade por conjunto | Conjunto de 1 |
| filtro EMC | Sem filtro EMC |
| tipo de resfriamento | Ventilador integrado |
| frequência de alimentação | 50/60 Hz +/- 5 % |
| Protocolo da porta de comunicação | Modbus |
| tipo de conector | RJ45 (na face frontal) of Modbus |
| interface física | 2 fios RS 485 para Modbus |
| estrutura de transmissão | RTU of Modbus |
| taxa de transmissão | 4800 bit / s 9600 bit/s 19200 bit/s 38400 bit/s |
| número de endereços | 1…247 para Modbus |
| serviço de comunicação | Ler registros retidos (03) 29 palavras Escrever registro único (06) 29 palavras Escrever vários registros (16) 27 palavras Ler/gravar vários registros (23) 4/4 palavras Ler identificação de dispositivo (43) |
| corrente da linha | 46,5 A |
| potência aparente | 30,7 kVA |
| linha potencial Isc | 22 kA |
| corrente de saída contínua | 33 A a 4 kHz |
| corrente momentânea máxima | 49,5 A of 60 s |
| dissipação de alimentação em W | 438,8 W a In |
| frequência de saída do propulsor de velocidade | 0,5…400 Hz |
| frequência de comutação nominal | 4 kHz |
| frequência de comutação | 2...12 kHz ajustável |
| intervalo de velocidades | 1…20 |
| sobretorque temporário | 170…200 % relativo ao torque nominal do motor dependendo do calibre do inversor e tipo de motor |
| torque de frenagem | Até 150% do binário nominal do motor com resistor de frenagem a inércia elevada Até 70% do torque nominal sem resistor de frenagem |
| perfil de controle de motor assíncrono | Relação de frequência/tensão quadrática Controle vetorial sem feedback Relação de frequência/tensão quadrática |
| compensação da diferença de velocidade do motor | Predefinição de fábrica Ajustável |
| tensão de saída | 380...460 V trifásico |
| conexão elétrica | Terminal, capacidade de Fixação: 10 mm² (L1, L2, L3, PA/+, PB, U, V, W) |
| Torque de aperto | 2,2…2,4 N.m |
| Isolamento | Elétrico entre a potência e o controle |
| alimentação | Alimentação interna para potenciômetro de referência: 5 V (4,75…5,25 V)CC, <10 mA com proteção contra sobrecargas e curtos-circuitos Alimentação interna para entradas lógicas: 24 V (20,4…28,8 V)CC, <100 mA com proteção contra sobrecargas e curtos-circuitos |
| Número de entrada analógica | 1 |
| tipo da entrada analógica | Corrente configurável EA1 0..20 mA 250 Ohm Tensão configurável EA1 0..10 V 30 kOhm Tensão configurável EA1 0..0,5 V 30 kOhm |
| número de entrada digital | 4 |
| tipo de entrada digital | Programável LI1...LI4 24 V 18..0,30 V |
| lógica de entrada digital | Lógica negativa (coletor), > 16 V (estado 0), < 10 V (estado 1), impedância de entrada 3.5 kOhm Lógica positiva (fonte), 0...< 5 V (estado 0), > 11 V (estado 1) |
| duração de amostra | 10 ms of entrada analógica 20 ms, Tolerância +/- 1 ms of entrada lógica |
| erro de linearidade | +/- 0.3 % do valor maximo of entrada analógica |
| Número de saída analógica | 1 |
| tipo da saída analógica | SA1 tensão configurável através de software: 0..10 V, Impedância: 470 Ohm, Resolução 8 bits SA1 corrente configurável através de software: 0..20 mA, Impedância: 800 Ohm, Resolução 8 bits |
| número de saída digital | 2 |
| tipo de saída digital | Saída lógica LO+, LO- Rele de saida protegido R1A, R1B, R1C 1 F/A |
| corrente de comutação mínima | 5 mA a 24 V CC of relé lógico |
| corrente de comutação máxima | 2 A a 250 V CA Ligar indutivo carga cos phi = 0,4 E/D = 7 ms of relé lógico 2 A a 30 V CC Ligar indutivo carga cos phi = 0,4 E/D = 7 ms of relé lógico 3 A a 250 V CA Ligar resistivo carga cos phi = 1 E/D = 0 ms of relé lógico 4 A a 30 V CC Ligar resistivo carga cos phi = 1 E/D = 0 ms of relé lógico |
| rampas de aceleração e desaceleração | U S Linear a partir de 0...999.9 s |
| frenagem até à paralisação | Por injeção CC, <30 s |
| tipo de proteção | Sobretensão de linha de alimentação Subtensão de alimentação de linha Sobrecorrente entre fases de saída e terra Proteção contra sobreaquecimento Curto-circuito entre fases do motor Contra perda de fase de entrada Proteção termica do motor via calculo de I²t |
| resolução de frequência | Entrada analógica: conversor A/D, 10 bits Unidade visor: 0,1 Hz |
| constante temporal | 20 ms +/- 1 ms para alteração de referência |
| Posição de operação | Vertical +/- 10 graus |
| Altura | 330 mm |
| Largura | 180 mm |
| Profundidade | 191 mm |
| Peso líquido | 6,3 kg |
| Compatibilidade eletromagnética | Teste de imunidade contra transientes / rajadas elétricas - nível de teste: Nível 4 conforme EN/IEC 61000-4-4 Teste de imunidade contra descarga eletrostática - nível de teste: Nível 3 conforme EN/IEC 61000-4-2 Imunidade a perturbações conduzidas - nível de teste: Nível 3 conforme EN/IEC 61000-4-6 Teste de imunidade ao campo eletromagnético de radiofrequência com radiação - nível de teste: Nível 3 conforme EN/IEC 61000-4-3 Teste de imunidade contra quedas e interrupções da tensão conforme EN/IEC 61000-4-11 Surge immunity test - nível de teste: Nível 3 conforme EN/IEC 61000-4-5 |
|---|---|
| Normas | EN/IEC 61800-5-1 EN/IEC 61800-5-1 |
| grau de proteção IP | IP20 sem placa de vedação na parte superior IP40 topo |
| grau de poluição | 2 conforme EN/IEC 61800-5-1 |
| característica do ambiente da aplicação | Resistência à poluição da poeira classe 3S2 conforme EN/IEC 60721-3-3 Resistência à poluição química classe 3C3 conforme EN/IEC 60721-3-3 |
| resistência ao choque | 15 gn para 11 ms conforme EN/IEC 60068-2-27 |
| umidade relativa | 5…95 % Sem condensação conforme IEC 60068-2-3 5…95 % sem goteiras conforme IEC 60068-2-3 |
| Temperatura ambiente para armazenamento | -25…70 °C |
| temperatura ambiente do ar para funcionamento | -10…55 °C sem degradação 55…60 °C cobertura de proteção da parte superior da unidade removida com degradação de corrente de 2,2% por °C |
| altitude de funcionamento | <= 1000 m Sem redução de valor |
