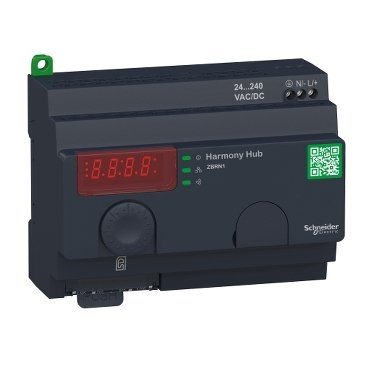

ZBRN1 - RECEPTOR WIRELESS COM SLOT PARA COMUNICA
Cod. do Produto: 26193-
Contate-nos para Detalhes Exclusivos!
Descrição do Produto
Especificações
| Linha de produto | Harmony |
|---|---|
| Tipo de produto ou componente | Harmony Hub Wireless/Ethernet gateway |
| Nome abreviado do dispositivo | ZBRN1 |
| aplicação específica do produto | Ecossistema de dispositivos Schneider Electric sem fios |
| função do módulo | Zigbee green power gateway |
| protocolo da porta de comunicação | Aplicação cliente Modbus/TCP, com o módulo ZBRCETH |
| Tipo de antena | Omnidirecional |
| frequência de transmissão | 2405…2480 MHz |
| Maximum radio communication distance | 100 m Em campo aberto 250 m se uma antena de retransmissão estiver localizada entre o transmissor e o Harmony Hub 60 m se uma antena externa estiver ligada ao Harmony Hub 25 m com o Harmony Hub instalado numa caixa metálica ou num invólucro metálico fechado |
|---|---|
| Radio response time | <30 ms |
| Radio channels utilisation | <= 60 dispositivos |
| Tensão nominal de alimentação [Us] | 24...240 V CA/CC 50/60 Hz - 10...10 % |
| imunidade a micro interrupção | 10 ms |
| consumo máximo de energia em W | 4 W CA/CC |
| Frequência do circuito de controle | 50..0,60 Hz +/- 10 % |
| proteção contra sobrecarga e curtos-circuitos | 16 A disjuntor GB2 |
| posição de operação | Qualquer posição |
| suporte de montagem | Trilho DIN de 35mm conforme EN/IEC 60715 Placa de montagem |
| conexão elétrica | 1 cabo condutor 0,2…4 mm² - AWG 24...AWG 12 - Sólido - Sem a extremidade do cabo conforme IEC 60947-1 2 cabos condutores 0,2…1,5 mm² - AWG 24...AWG 16 - Sólido - Sem a extremidade do cabo conforme IEC 60947-1 1 cabo condutor 0,2…0,75 mm² - AWG 24...AWG 14 - Flexível - Com a extremidade do cabo conforme IEC 60947-1 2 cabos condutores 0,2…2,5 mm² - AWG 24 ... 22 AWG - Flexível - Com a extremidade do cabo conforme IEC 60947-1 |
| torque de aperto | 0,35…0,4 N.m conforme EN/IEC 60947-1 0,35…0,40 N.m conforme EN/IEC 60947-1 |
| material do invólucro | Plástico autoextintor |
| LED de status de indicação | 1 LED Verde para Ligar 1 LED Amarelo para rede de comunicação 5 LEDs Vermelho para modo de função 1 LED Verde e amarelo para Sinal de recepção |
| tensão nominal suportada de frequência de curta duração | 1,5 kV 50 Hz conforme EN/IEC 60947-5-1 |
| [Uimp] Tensão suportável de impulso nominal | 4 kV |
| resistência a sobretensão | 1 kV Modo diferencial conforme IEC 61000-4-5 2 kV Modo comum conforme IEC 61000-4-5 |
| largura | 122 mm |
| Altura | 90 mm |
| Profundidade | 60 mm |
| Peso líquido | 0,26 kg |
| Ganho da antena | 0 dBi |
| tipo de conexão integrada | TCP/IP Modbus Ethernet RJ45 rede TCP Modbus, 10/100 Mbit/s, 2 pares trançados |
| Equipamento de armazenamento de dados | Cartão SD |
| topologia | Dispositivos ligados em “daisy-chain” ou junção de derivações |
| porta Ethernet | 10BASE-T/100BASE-T |
| Distância máxima do cabo entre dispositivos | 1000 m |
| certificações de rádio | ANATEL, Tipo III conforme ETSI EN 301 489-3 FCC, Categoria 2 conforme ETSI EN 300 440-1 ICASA RSS, Categoria 1 conforme ETSI EN 300 440-1 SRRC |
|---|---|
| Certificações do produto | C-Tick CCC CSA GOST UL CE |
| Diretivas | 2004/108 / EC - compatibilidade eletromagnética 1999/5 / CE - R & TTE 2006/95 / EC - diretiva de baixa tensão |
| Normas | ETSI EN 300 328 EN/IEC 61131-2 CSA C22.2 No 14 ETSI EN 300 440-2 UL 508 EN/IEC 60950-1 EN 62311 |
| Temperatura ambiente para armazenamento | -40…70 °C |
| umidade relativa | 90 % a -25…55 °C, Sem condensação conforme ETSI EN 300 440-1 |
| Altitude de funcionamento | 0...2000 m |
| altitude de armazenamento | 0…3000 m |
| resistência à vibração | +/- 3,5 mm (f = 5…14 Hz) conforme IEC 60068-2-6 1 gn (f = 5…150 Hz)montagem no painel conforme IEC 60068-2-6 2 gn (f = 8…150 Hz)no trilho DIN conforme IEC 60068-2-6 |
| resistência ao choque | 10 gn (duração = 16 ms) para 6000 choques conforme IEC 60068-2-27 |
| grau de proteção IP | IP20 conforme IEC 60529 (Embalagem) IP20 (Terminais) |
| grau de poluição | 2 conforme IEC 60664-1 |
| Compatibilidade eletromagnética | 1,2/50 µs teste de imunidade contra ondas de choque - test level: 1 kV (Modo diferencial) conforming to IEC 61000-4-5 1,2/50 µs teste de imunidade contra ondas de choque - test level: 2 kV (Modo comum) conforming to IEC 61000-4-5 Imunidade a micro interrupção e quedas de tensão - test level: 10 ms conforming to IEC 61000-4-11 |
| força dielétrica | 3000 V entre a entrada e a saída CA 4250 V entre a entrada e a saída CC 1500 V entre a entrada e o aterramento CA 2150 V entre a entrada e o aterramento CC |
