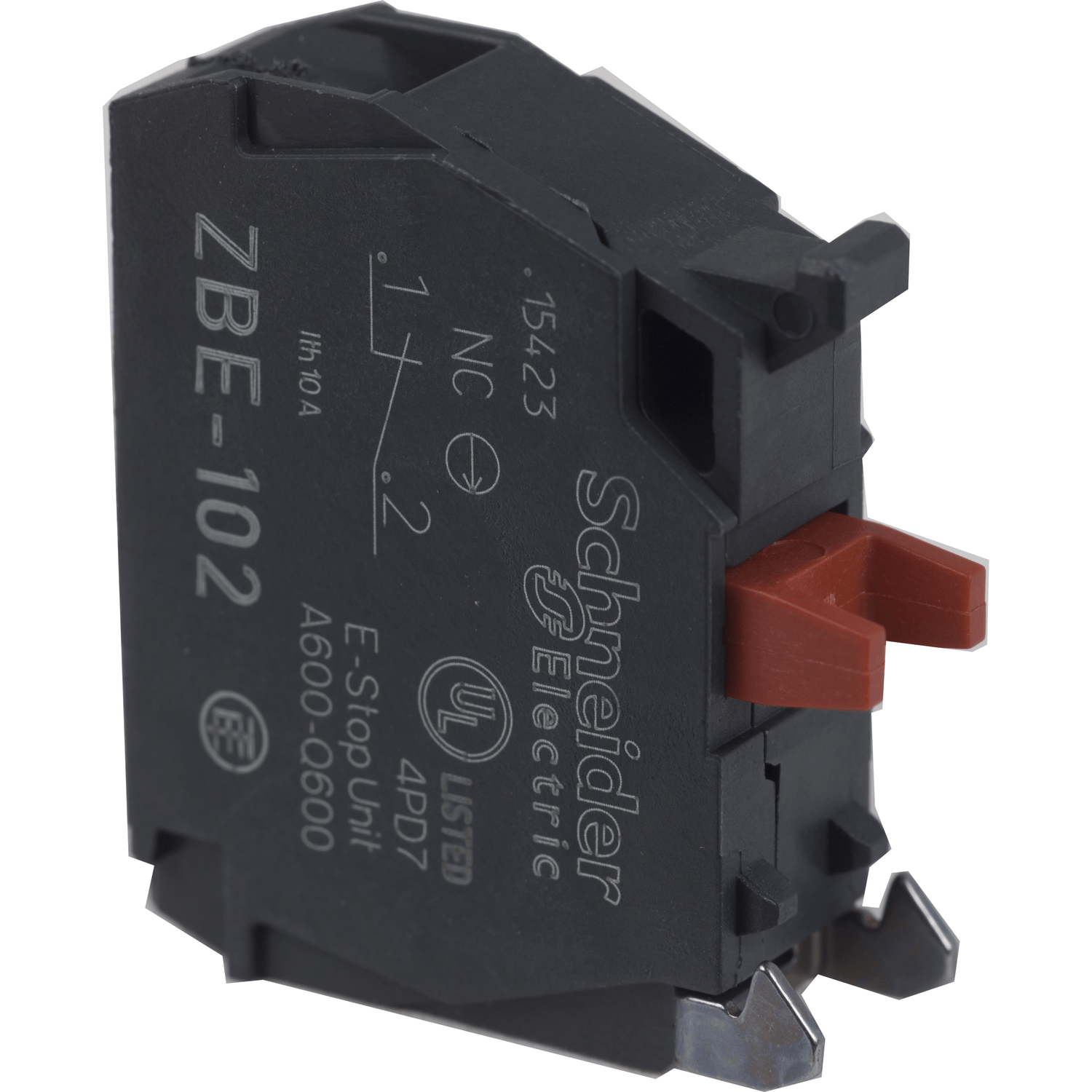

ZBE102 - Bloco Zbe 102.Com 1 Nf
Cod. do Produto: 26164-
R$ 49,99
Mais formas de pagamento
1x de R$ 49,99 no cartão de crédito
- R$ 46,49 à vista no pix (7% Desconto) Economize R$ 3,50
- R$ 47,49 à vista no boleto (5% Desconto) Economize R$ 2,50
Descrição do Produto
Especificações
| Linha de produto | Harmony XB4 Harmony XB5 |
|---|---|
| Tipo de produto ou componente | Bloco de contato |
| Nome abreviado do dispositivo | ZBE |
| quantidade indivisível de venda | 5 |
| grau de proteção IP | IP20 conforme IEC 60529 |
| Operação dos contatos | Abertura lenta |
| Tipo de bloco de contatos | Único |
| uso dos contatos | Contatos padrão |
| Conexões - terminais | Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN 60947-1 Terminais de parafuso, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme EN 60947-1 |
| Peso líquido | 0,011 kg |
|---|---|
| Tipo e composição dos contatos | 1 NF |
| ruptura positiva | Com conforme EN/IEC 60947-5-1 apêndice K |
| curso de funcionamento | 1,5 mm (Comutação elétrica variável NF) 4,3 mm (Total percorrido) |
| força de operação | 2 N Comutação elétrica variável NF |
| durabilidade mecânica | 10000000 ciclos |
| torque de aperto | 0,8…1,2 N.m conforme EN 60947-1 |
| formato da cabeça do parafuso | Cruzado compatível com pozidriv Nº 1 chave de fendas Com slots compatível com Plano de Ø 4 mm chave de fendas Com slots compatível com Plano de Ø 5,5 mm chave de fendas |
| Material de contatos | Liga de prata (Ag/Ni) |
| proteção contra sobrecarga e curtos-circuitos | 10 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1 |
| [Ith] corrente térmica convencional ao ar livre | 10 A conforme EN/IEC 60947-5-1 |
| [Ui] tensão nominal de isolação | 600 V (graus de poluição 3) conforme EN 60947-1 |
| [Uimp] tensão nominal suportável de impulso | 6 kV EN 60947-1 |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A600 conforme EN/IEC 60947-5-1 6 A a 120 V, CA-15, A600 conforme EN/IEC 60947-5-1 0,1 A a 600 V, CC-13, Q600 conforme EN/IEC 60947-5-1 0,27 A a 250 V, CC-13, Q600 conforme EN/IEC 60947-5-1 0,55 A a 125 V, CC-13, Q600 conforme EN/IEC 60947-5-1 1,2 A a 600 V, CA-15, A600 conforme EN/IEC 60947-5-1 |
| durabilidade elétrica | 1000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C |
| montagem do bloco | Montagem frontal |
| código de composição elétrica | C1 (quantidade <= 9) C2 (quantidade <= 7) C3 (quantidade <= 6) C4 (quantidade <= 4) C5 (quantidade <= 5) C6 (quantidade <= 3) C7 (quantidade <= 4) C8 (quantidade <= 2) C9 (quantidade <= 3) C12 (quantidade <= 6) M1 (quantidade <= 6) M2 (quantidade <= 4) M3 (quantidade <= 4) M5 (quantidade <= 2) M6 (quantidade <= 2) M7 (quantidade <= 6) M8 (quantidade <= 4) M9 (quantidade <= 2) SF1 (quantidade <= 3) SF2 (quantidade <= 2) MF1 (quantidade <= 2) MF2 (quantidade <= 2) C10 (quantidade <= 2) M4 (quantidade <= 2) C13 (quantidade <= 1) |
| Apresentação do dispositivo | Componentes separados |
| Tratamento de proteção | TH |
|---|---|
| Temperatura ambiente para armazenamento | -40…70 °C |
| Temperatura ambiente para funcionamento | -40…70 °C |
| Normas | EN/IEC 60947-5-1 CSA C22.2 No 14 JIS C8201-5-1 EN/IEC 60947-1 UL 508 EN/IEC 60947-5-4 JIS C8201-1 |
| Certificações do produto | CSA GOST BV DNV GL LROS (Lloyds register of shipping) CCC UL |
| resistência à vibração | 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6 |
| resistência ao choque | 30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 |
