Descrição do Produto
Descrição

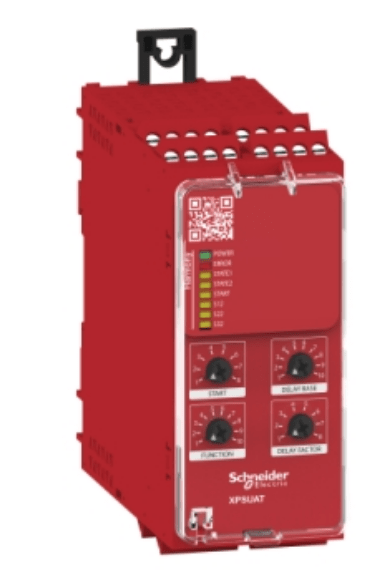

O relé de segurança é alimentado com 24V AC/DC e equipado com um bloco de terminal removível parafuso. Este módulo de segurança universal incorpora funções de segurança predefinidas ou funções de segurança selecionáveis por meio de seletores rotativos. Este relé de segurança incorpora 2 entradas positivas de segurança negativa, saídas pulsadas configuráveis 4 On/Off, 3 sem imediato, 3 saídas de segurança configuráveis e configuráveis e configuráveis, 2 saídas de diagnóstico de estado sólido. O nível máximo de segurança alcançado por este relé de segurança é PLE/Categoria 4 em conformidade com a ISO 13849-1, SILCL 3 em conformidade com a IEC 62061, SIL 3 em conformidade com a IEC 61508. Este relé de segurança pesa 0.350 kg.Suas dimensões são de 45 mm (largura) x 120 mm (profundidade) x 100 mm (altura). Este relé de segurança pesa 0.350 kg.Suas dimensões são de 45 mm (largura) x 120 mm (profundidade) x 100 mm (altura). Este relés de segurança é adequado para aplicações como alimentos e bebidas, elevação, manuseio de materiais, trabalho de material, embalagem. Este relé seguro está em conformidade com a IEC 60947-5-1, IEC 61508-1/2/3, ISO13849-1, IEC62061 Padrões de segurança funcionais, é certificada por Culus, Tüv, EAC, CCC e KC. Os relés de segurança da harmonia são compatíveis com os controladores lógicos da Modicon. Este relé é montado em um trilho DIN simétrico de 35 mm. Os relés de segurança básicos e universais do Harmony XPS são a primeira opção para gerenciar funções de segurança única com facilidade, normalmente em máquinas de complexidade simples a média. Harmony XPS Universal é a primeira opção para uma ampla gama de máquinas simples ao complexo.
Especificações
| Linha de produto | Harmonia Automação da Segurança |
|---|---|
| Tipo de produto ou componente | Módulo de segurança |
| nome do módulo de segurança | XPSUAT |
| aplicação do módulo de segurança | Controlo de contactos antivalentes Para controlo de paragem de emergência, guarda e cortina de luz Monitorização de dispositivos de protecção sensíveis à pressão de 4 fios |
| função do módulo | Botão de parada de emergência com 2 contactos NF Monitoramento de proteção com 1 ou 2 disjuntores de segurança Monitorização 2 sensores PNP Monitoramento de interruptor magnético Monitoramento da cortina de luz Interruptor RFID Monitoramento de equipamento de proteção eletrosensível (ESPE) Tapete de detecção/redes Monitoramento do sensor de proximidade Monitorização 1 PNP + 1 sensor NPN |
| nível de segurança | Pode atingir PL e/categoria 4 para contacto de relé normalmente aberto conforme ISO 13849-1 Pode atingir SILCL 3 para contacto de relé normalmente aberto conforme IEC 62061 Pode atingir SIL 3 para contacto de relé normalmente aberto conforme IEC 61508 Pode chegar PL c / categoria 1 para contacto de relé normalmente fechado conforme ISO 13849-1 Pode atingir SILCL 1 para contacto de relé normalmente fechado conforme IEC 62061 Pode chegar à SIL 1 para contacto de relé normalmente fechado conforme IEC 61508 |
| dados de fiabilidade de segurança | MTTFd > 30 anos conforme ISO 13849-1 Dcavg >= 99 % conforme ISO 13849-1 PFHd = 0.94E-09 para SS0 conforme ISO 13849-1 PFHd = 0.95E-09 para SS1 conforme ISO 13849-1 HFT = 1 conforme IEC 62061 PFHd = 0.94E-09 para SS0 conforme IEC 62061 PFHd = 0.95E-09 para SS1 conforme IEC 62061 SFF > 99% conforme IEC 62061 HFT = 1 conforme IEC 61508-1 PFHd = 0.94E-09 para SS0 conforme IEC 61508-1 PFHd = 0.95E-09 para SS1 conforme IEC 61508-1 SFF > 99% conforme IEC 61508-1 Tipo=B conforme IEC 61508-1 |
| Tipo de circuito elétrico | Par NC Par PNP Par antivalente Par OSSD |
| Conexões - terminais | Bloco terminal de parafuso removível, 0,2...2,5 mm² sólido ou flexível Bloco terminal de parafuso removível, 0,25...2,5 mm² flexível com virola condutor único Bloco terminal de parafuso removível, 0,2...1,5 mm² sólido ou flexível condutor de gêmeos Bloco terminal de parafuso removível, 2 x 0.25...1 mm² flexível com virola sem extremidade de cabo, com luneta Bloco terminal de parafuso removível, 2 x 0.5...1.5 mm² flexível com virola com extremidade do cabo, com aro |
| tensão nominal de fornecimento [Us] | 24 V CA - 15...10 % 24 V CC - 20...20 % |
| Tempo de sincronização entre entradas | 0,5 s 2 s 4 s |
|---|---|
| tipo de início | Automático/manual/monitorizado |
| consumo de potência em W | 3 W 24 V CC |
| consumo de potência em VA | 6,5 VA 24 V CA 50/60 Hz |
| tipo de proteção de entrada | Interno, eletrônico |
| safety outputs | 1 NF configurável 3 NA configurável 3 NA imediato |
| safety inputs | 2 entrada de dados de segurança positiva 24 V CC 8 mA 1 entrada de segurança negativa |
| maximum wire resistance | 500 Ohm |
| faixa de tempo de atraso | 0...900 s off atraso |
| compatibilidade de entrada | Circuito normalmente fechado conforme ISO 14119 Interruptor de fim de curso XC conforme ISO 14119 Contato mecânico conforme ISO 14119 Circuito normalmente fechado conforme ISO 13850 Par antivalente conforme ISO 14119 Par OSSD conforme IEC 61496-1-2 PNP de sensores de proximidade de 3 fios |
| [Ie] corrente nominal de operação | 5 A CA-1 para contacto de relé normalmente aberto 3 A CA-15 para contacto de relé normalmente aberto 5 A CC-1 para contacto de relé normalmente aberto 3 A CC-13 para contacto de relé normalmente aberto 3 A CA-1 para contacto de relé normalmente fechado 1 A CA-15 para contacto de relé normalmente fechado 3 A CC-1 para contacto de relé normalmente fechado 1 A CC-13 para contacto de relé normalmente fechado |
| control outputs | 4 ligado/desligado configurável saída pulsante |
| tipo de entrada/saída | Saída por semicondutor 24 V CC, 20 mA Z2, não relacionadas com a segurança Saída pulsada para diagnóstico 24 V CC, 20 mA Z1, não relacionadas com a segurança |
| [Ith] corrente térmica convencional ao ar livre | 16 A |
| classificação do fusível associado | 10 A gG para circuito de saída de relé NA conforme IEC 60947-1 |
| corrente de saída mínima | 20 mA para saída do relé |
| tensão de saída mínima | 24 V para saída do relé |
| Maximum response time on input open | 20 ms |
| [Ui] tensão nominal de isolação | 250 V (graus de poluição 2) conforme EN/IEC 60947-1 |
| [Uimp] tensão suportável de impulso nominal | 4 kV categoria de sobretensão II conforme EN/IEC 60947-1 |
| Suporte de montagem | Trilho DIN de 35mm |
| Profundidade | 120 mm |
| Altura | 100 mm |
| largura | 45 mm |
| Peso líquido | 0,350 kg |
