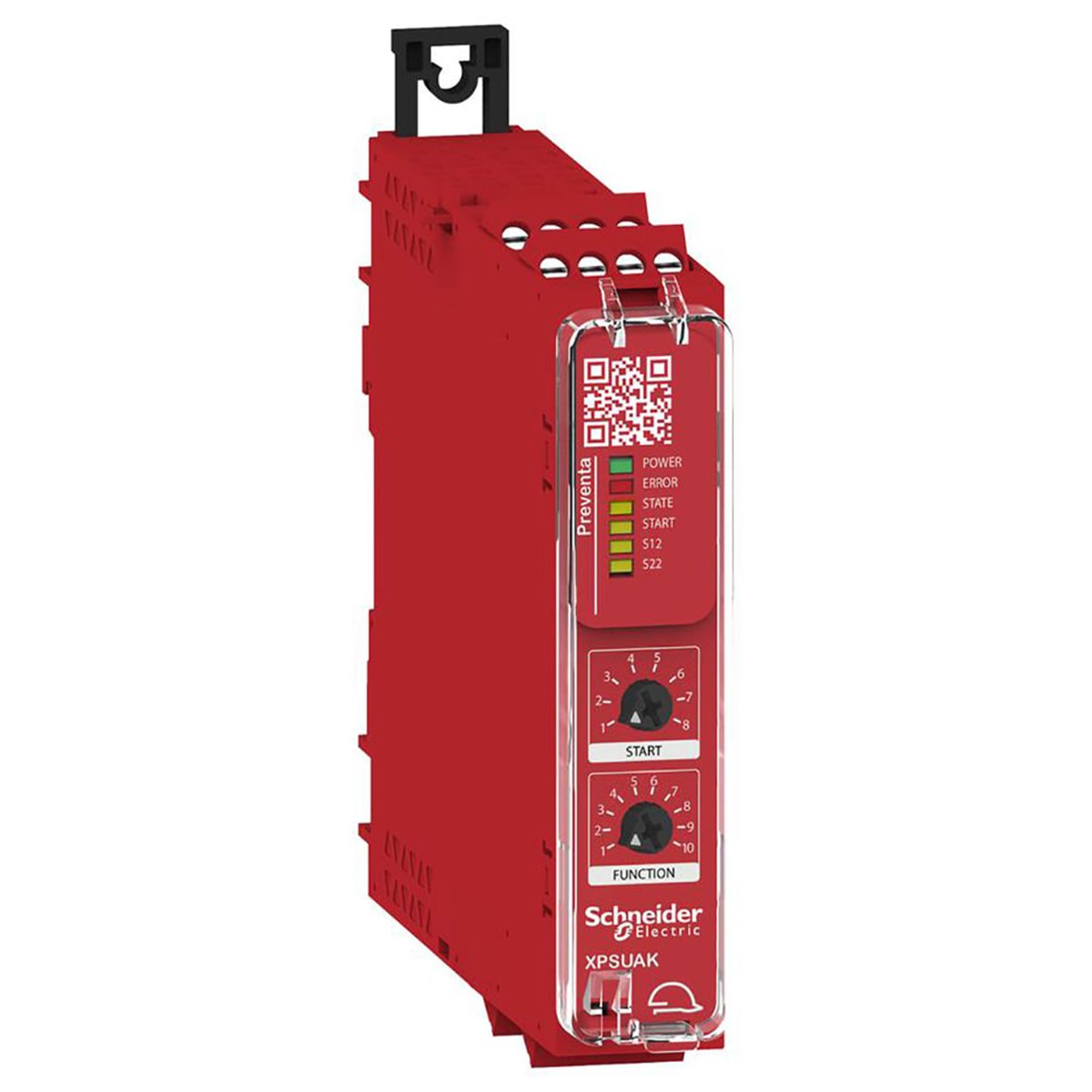

XPSUAK12AP - Relé de Segurança Universal - 2 Canais de Entradas - 2 Saídas NA / 1 Saída NF - Conector Parafuso - 24 Vac/cc | Schneider Electric

Linha de produto

Harmonia Automação da Segurança

Tipo de produto ou componente

Módulo de segurança

nome do módulo de segurança

XPSUAK

aplicação do módulo de segurança

Controlo de contactos antivalentes

Para controlo de paragem de emergência, guarda e cortina de luz

Monitorização de dispositivos de protecção sensíveis à pressão de 4 fios

função do módulo

Botão de parada de emergência com 2 contactos NF

Monitoramento de proteção com 1 ou 2 disjuntores de segurança

Monitorização 2 sensores PNP

Monitoramento de interruptor magnético

Monitoramento da cortina de luz

Interruptor RFID

Monitoramento de equipamento de proteção eletrosensível (ESPE)

Tapete de detecção/redes

Monitoramento do sensor de proximidade

Monitorização 1 PNP + 1 sensor NPN

nível de segurança

Pode atingir PL e/categoria 4 para contacto de relé normalmente aberto conforme ISO 13849-1

Pode atingir SILCL 3 para contacto de relé normalmente aberto conforme IEC 62061

Pode atingir SIL 3 para contacto de relé normalmente aberto conforme IEC 61508

Pode chegar PL c / categoria 1 para contacto de relé normalmente fechado conforme ISO 13849-1

Pode atingir SILCL 1 para contacto de relé normalmente fechado conforme IEC 62061

Pode chegar à SIL 1 para contacto de relé normalmente fechado conforme IEC 61508

dados de fiabilidade de segurança

MTTFd > 30 anos conforme ISO 13849-1

Dcavg >= 99 % conforme ISO 13849-1

PFHd = 1.13E-09 conforme ISO 13849-1

HFT = 1 conforme IEC 62061

PFHd = 1.13E-09 conforme IEC 62061

SFF > 99% conforme IEC 62061

HFT = 1 conforme IEC 61508-1

PFHd = 1.13E-09 conforme IEC 61508-1

SFF > 99% conforme IEC 61508-1

Tipo=B conforme IEC 61508-1

Tipo de circuito elétrico

Par NC

Par PNP

Par antivalente

Par OSSD

Conexões - terminais

Bloco terminal de parafuso removível, 0,2...2,5 mm² sólido ou flexível

Bloco terminal de parafuso removível, 0,25...2,5 mm² flexível com virola condutor único

Bloco terminal de parafuso removível, 0,2...1,5 mm² sólido ou flexível condutor de gêmeos

Bloco terminal de parafuso removível, 2 x 0.25...1 mm² flexível com virola sem extremidade de cabo, com luneta

Bloco terminal de parafuso removível, 2 x 0.5...1.5 mm² flexível com virola com extremidade do cabo, com aro

tensão nominal de fornecimento [Us]

24 V CA - 15...10 %

24 V CC - 20...20 %

Tempo de sincronização entre entradas

0,5 s

2 s

4 s

tipo de início

Automático/manual/monitorizado

consumo de potência em W

2,0 W 24 V CC

consumo de potência em VA

5,0 VA 24 V CA 50/60 Hz

tipo de proteção de entrada

Interno, eletrônico

safety outputs

2 NA + 1 NF

safety inputs

2

maximum wire resistance

500 Ohm

compatibilidade de entrada

Circuito normalmente fechado conforme ISO 14119

Interruptor de fim de curso XC conforme ISO 14119

Contato mecânico conforme ISO 14119

Circuito normalmente fechado conforme ISO 13850

Par antivalente conforme ISO 14119

Par OSSD conforme IEC 61496-1-2

PNP de sensores de proximidade de 3 fios

[Ie] corrente nominal de operação

5 A CA-1

3 A CA-15

5 A CC-1

3 A CC-13

3 A CA-1

1 A CA-15

3 A CC-1

1 A CC-13

control outputs

3 saída pulsante

tipo de entrada/saída

Saída de diagnóstico por impulsos de semicondutores Z1, 20 mA

[Ith] corrente térmica convencional ao ar livre

8 A

classificação do fusível associado

10 A gG para circuito de saída de relé NA conforme IEC 60947-1

corrente de saída mínima

10 mA para saída do relé

tensão de saída mínima

12 V para saída do relé

[Ui] tensão nominal de isolação

250 V (graus de poluição 2) conforme EN/IEC 60947-1

[Uimp] tensão suportável de impulso nominal

4 kV categoria de sobretensão II conforme EN/IEC 60947-1

Suporte de montagem

Trilho DIN de 35mm

Profundidade

120 mm

Altura

100 mm

largura

22,5 mm

peso do produto

0,200 kg

Temperatura ambiente para funcionamento

-25…55 °C

padrões

IEC 60947-5-1

IEC 61508-1 norma de segurança funcional

IEC 61508-2 norma de segurança funcional

IEC 61508-3 norma de segurança funcional

IEC 61508-4 norma de segurança funcional

IEC 61508-5 norma de segurança funcional

IEC 61508-6 norma de segurança funcional

IEC 61508-7 norma de segurança funcional

ISO 13849-1 norma de segurança funcional

IEC 62061 norma de segurança funcional

Certificações do produto

TÜV

cULus

grau de proteção IP

IP20 (Terminais) conforme EN/IEC 60529

IP40 (caixa) conforme EN/IEC 60529

IP54 (área de montagem) conforme EN/IEC 60529

umidade relativa

5…95 % sem condensação
