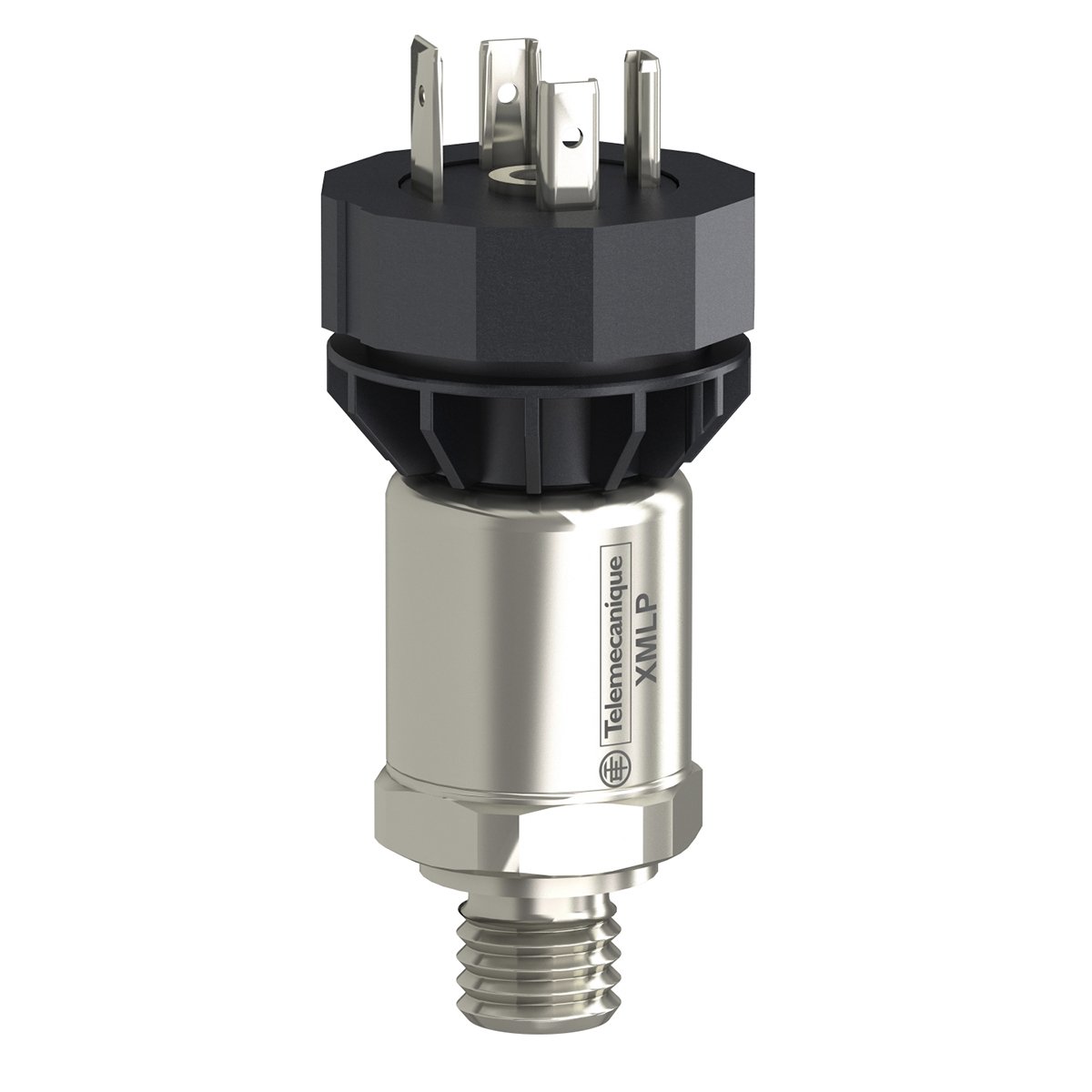

XMLP006GC21F - Transmissor De Pressão 0...6 Bar 4-20ma

TRANSMISSOR DE PRESSAO 0...6 BAR 4-20mA

Linha de produto: OsiSense XM

Tipo de produto ou componente:Sensores de pressão eletrônicos

Tipo do sensor de pressão: Transmissor de pressão

Nome do sensor de pressão: XMLP

Tipo de circuito elétrico: Circuito de controle

Classificação de pressão: 6 bars

Visor Local: Sem

Fluido controlado: Água Fresca (0... 125º C)

                              Ar (- 15 ... 125º C)

                              Gas ( -15 ... 125° C)

                               Óleo Hidráulico (-15 ... 125ºC)

Tipo de conexão de fluído: G 1/4A (macho) conforme DIN 3852-E

Conexão elétrica: 1 conector macho EN 175301-803-A (ex DIN43650) 3 pinos

Tensão nominal de fornecimento [Us]: 12 ... 24 V SELV CC (limites de tensão: 7…33 V)

Consumo de corrente: < 23 mA

Tipo de sinal de saída: Analógico

Função de saída analógica: 4...0,20 mA, 2 fios

COMPLEMENTAR:

Intervalo de definição de pressão: 0…6 bar

Máxima pressão acidental permitida: 18 bar

Pressão de destruição: 24 bar

Materiais em contato com líquidos: Cerâmica
                                                        Aço inoxidável AISI 316L
                                                        Fluorocarbono FPM

Posição de operação: Qualquer posição

tipo de proteção: Polaridade inversa
                            Curto-circuito de carga

Compatibilidade eletromagnética:

                                                      Susceptibilidade a campos eletromagnéticos conforme EN/IEC  61000-4-3 10 V/m 80..0,1000 MHz
                                                      Campos RF irradiados conforme EN/IEC 61000-4-6 10 V 0,15...80 MHz

                                                       Teste de imunidade contra descarga eletrostática conforme EN/IEC 61000-4-2 8 kV por ar, 4 kV por contato 1,2/50 µs teste de imunidade contra ondas de choque conforme EN/IEC 61000-4-5 1 kV 42 Ohm

                                                         Imunidade a campos magnéticos conforme EN/IEC 61000-4-8 100 A/m 51 Hz

                                                         Teste de imunidade contra transientes / rajadas elétricas conforme EN/IEC 61000-4-4 4 kV

[Uimp] tensão suportável de impulso nominal: 0,5 kV

Tempo de resposta na saída: <= 2 ms 10...90 % da escala completa

Precisão de medição: +/- 0.5 % do alcance de medida

Resolução: 0,1 % da gama de medição

Desvio de sensibilidade: +/- 0,02 % da gama de medição/°K

Desvio de ponto zero: +/- 0,25 % da gama de medição

Durabilidade mecânica: 10000000 ciclos

Peso do produto: 0,095 kg

Diâmetro: 26 mm

Comprimento: 55 mm
