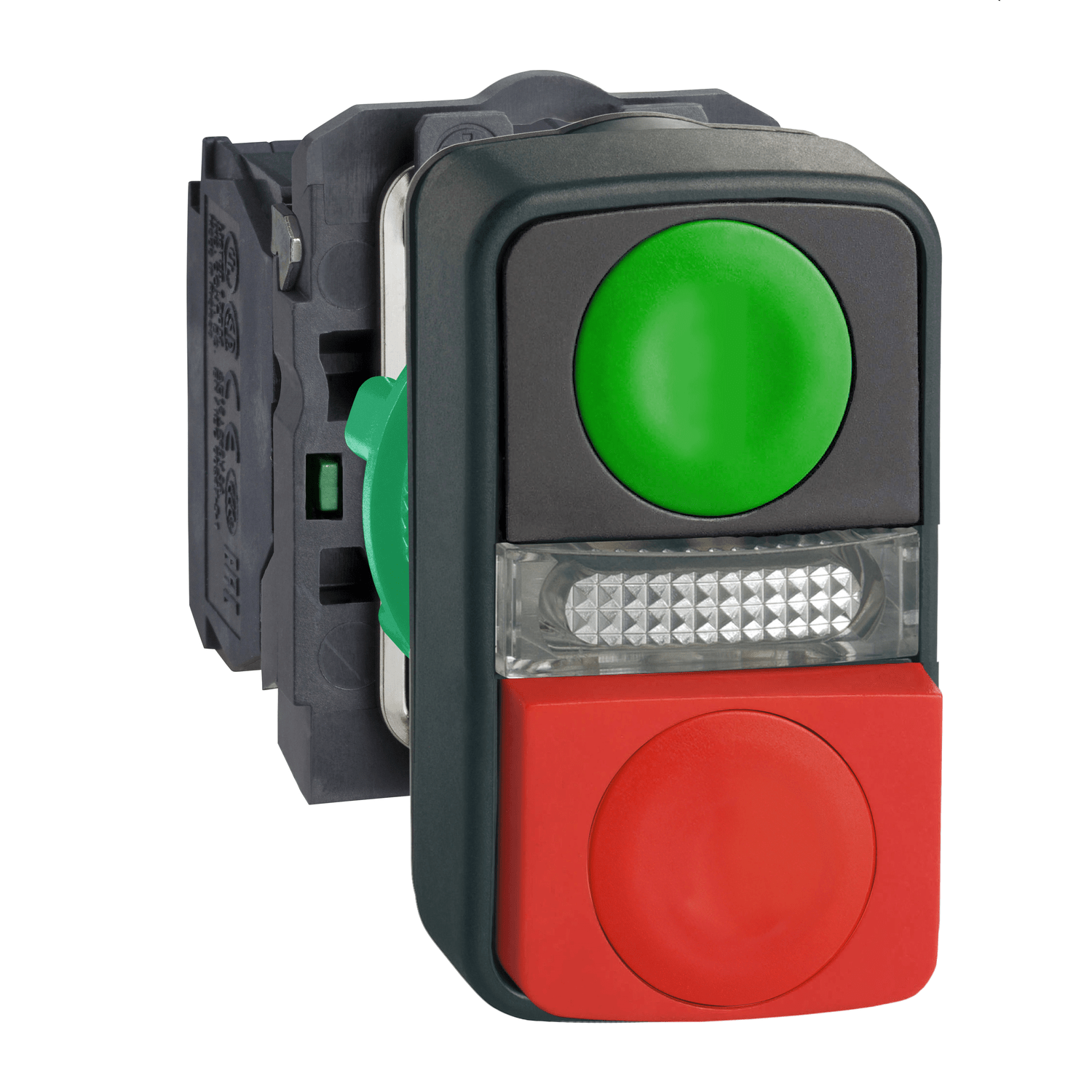

XB5AW73731B5 - Botao Plast. Duplo Sinal. 22mm Imp. C/ 1na + 1nf Vd E Vm Sal. 24vcc
Cod. do Produto: 20940-
R$ 363,69
Mais formas de pagamento
1x de R$ 363,69 no cartão de crédito
- R$ 338,23 à vista no pix (7% Desconto) Economize R$ 25,46
- R$ 345,51 à vista no boleto (5% Desconto) Economize R$ 18,18
Descrição do Produto
Descrição
O XB5AW73731B5 é um botão plástico duplo luminoso verde e vermelho saliente, com gravação "I" e "O", respectivamente, da linha Harmony XB5, com LED 24VCA/CC, que opera com mecanismo de retorno por mola e possui um contato Normalmente Aberto e um Normalmente Fechado. Ele oferece uma interface ergonômica para controlar suas máquinas e pode ser facilmente instalado em painéis com furação padrão de 22mm de diâmetro. É resistente a impactos, poeira, água e vibração graças ao seu IP66 / IP67 / IP69 / IP69K, tornando-o ideal para todas as aplicações, em especial as que exigem resistência a agentes químicos e isolamento elétrico duplo. Graças à sua simplicidade de instalação, flexibilidade e robustez, atende aos requisitos da maioria das aplicações industriais, dentre elas podemos citar: Indústria de alimentos e bebidas, Indústrias químicas, Painéis de distribuição de energia.
Especificações
| Linha de produto | Harmony XB5 |
|---|---|
| Tipo de produto ou componente | Botão de duplo comando luminoso |
| Nome abreviado do dispositivo | XB5 |
| Material do aro | Plástico cinza escuro |
| material do colar de fixação | Plástico |
| Tipo de cabeçote | Normal (22mm) |
| diâmetro de montagem | 22 mm |
| formato do cabeçote da unidade de sinalização | Retangular |
| tipo de acionamento | Retorno por mola |
| característica do acionamento | 1 Botão faceado - 1 Botão saliente - 1 Sinalizador central |
| descrição dos acionamentos | "I'' verde – ''O'' vermelho |
| Tipo e composição dos contatos | 1 NA + 1 NF |
| Operação dos contatos | Abertura lenta |
| Conexões - terminais | Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN/IEC 60947-1 Terminais de parafuso, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme EN/IEC 60947-1 Conexão por mola, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN/IEC 60947-1 Conexão por mola, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme EN/IEC 60947-1 |
| fonte de luz | LED protegido |
| Base da lâmpada | LED integral |
| Tensão nominal de alimentação [Us] | 24 V CA/CC a 50/60 Hz |
| Altura | 50 mm |
|---|---|
| Largura | 30 mm |
| Profundidade | 59 mm |
| descrição dos terminais ISO nº 1 | (11-12)NF (13-14)NA |
| Peso líquido | 0,066 kg |
| resistência a lavagem sobre alta pressão | 7000000 Pa a 55 °C , distância : 0,1 m |
| Cor da gravação | Gravação preta quando a pastilha é branca Gravação branca quando a pastilha é verde, vermelha ou preta |
| característica do acionamento | Verde Faceado, I (Branco) Vermelho Saliente, O (Branco) |
| uso dos contatos | Contatos padrão |
| ruptura positiva | Com conforme EN/IEC 60947-5-1 apêndice K |
| curso de funcionamento | 1,5 mm (Comutação elétrica variável NF) 2,6 mm (Comutação elétrica variável NA) 4,3 mm (Total percorrido) |
| força de operação | 3,5 N Comutação elétrica variável NF 3,8 N Comutação elétrica variável NA |
| durabilidade mecânica | 1000000 ciclos |
| torque de aperto | 0,8…1,2 N.m conforme EN 60947-1 |
| formato da cabeça do parafuso | Cruzado compatível com JIS Nº 1 chave de fendas Cruzado compatível com Philips Nº 1 chave de fendas Cruzado compatível com pozidriv Nº 1 chave de fendas Com slots compatível com Plano de Ø 4 mm chave de fendas Com slots compatível com Plano de Ø 5,5 mm chave de fendas |
| Material de contatos | Liga de prata (Ag/Ni) |
| proteção contra sobrecarga e curtos-circuitos | 10 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1 |
| [Ith] corrente térmica convencional ao ar livre | 10 A conforme EN/IEC 60947-5-1 |
| [Ui] tensão nominal de isolação | 600 V (graus de poluição 3) conforme EN 60947-1 |
| [Uimp] tensão nominal suportável de impulso | 6 kV EN 60947-1 |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A600 conforme EN/IEC 60947-5-1 6 A a 120 V, CA-15, A600 conforme EN/IEC 60947-5-1 0,1 A a 600 V, CC-13, Q600 conforme EN/IEC 60947-5-1 0,27 A a 250 V, CC-13, Q600 conforme EN/IEC 60947-5-1 0,55 A a 125 V, CC-13, Q600 conforme EN/IEC 60947-5-1 1,2 A a 600 V, CA-15, A600 conforme EN/IEC 60947-5-1 |
| durabilidade elétrica | 1000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C |
| confiabilidade elétrica | Λ < 10exp(-6) a 5 V e 1 mA Em ambiente limpo conforme EN/IEC 60947-5-4 Λ < 10exp(-8) a 17 V e 5 mA Em ambiente limpo conforme EN/IEC 60947-5-4 |
| tipo de sinalização | Contínuo |
| cor da fonte de luz | Amarelo |
| limites de tensão de alimentação | 19,2…30 V CC 21,6…26,4 V CA |
| Consumo de corrente | 18 mA |
| vida útil | 100000 ano(s) Com tensão nominal e 25 °C |
| resistência a sobretensão | 1 kV conforme IEC 61000-4-5 |
| Apresentação do dispositivo | Produto completo |
| Tratamento de proteção | TH |
|---|---|
| Temperatura ambiente para armazenamento | -40…70 °C |
| Temperatura ambiente para funcionamento | -40…70 °C |
| categoria de sobretensão | Classe II conforme IEC 61140 |
| grau de proteção IP | IP66 conforme IEC 60529 IP69 conforme IEC 60529 IP69K |
| grau de proteção NEMA | NEMA 13 NEMA 4X |
| Grau de proteção IK | IK05 conforme IEC 50102 |
| Normas | EN/IEC 60947-5-1 UL 508 EN/IEC 60947-1 JIS C8201-5-1 CSA C22.2 No 14 EN/IEC 60947-5-4 JIS C8201-1 |
| Certificações do produto | LROS (Lloyds register of shipping) GL DNV UL listed BV CSA |
| resistência à vibração | 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6 |
| resistência ao choque | 30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 |
| resistência a transientes | 2 kV conforme IEC 61000-4-4 |
| resistência a campos eletromagnéticos | 10 V/m conforme IEC 61000-4-3 |
| resistência a descarga eletrostática | 6 kV No contato (em partes metálicas) conforme IEC 61000-4-2 8 kV ao ar livre (em peças de isolamento) conforme IEC 61000-4-2 |
| Emissão eletromagnética | Classe B conforme IEC 55011 |
