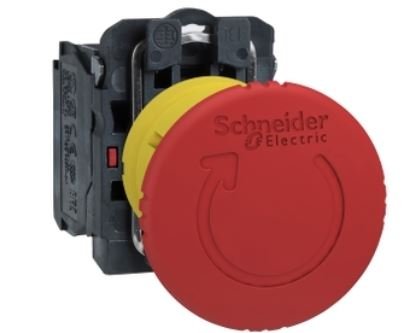

XB5AS8442 - BOTAO 22MM PLASTICO SOCO ACAO BRUSCA GIR
Cod. do Produto: 20879-
Contate-nos para Detalhes Exclusivos!
Descrição do Produto
Especificações
Linha de produto | Harmony XB5 |
---|---|
Tipo de produto ou componente | Botão de desligamento de emergência Botão de parada de emergência |
Nome abreviado do dispositivo | XB5 |
Material do aro | Plástico cinza escuro |
material do colar de fixação | Plástico |
Tipo de cabeçote | Normal (22mm) |
diâmetro de montagem | 22 mm |
quantidade indivisível de venda | 1 |
formato do cabeçote da unidade de sinalização | Redondo |
tipo de acionamento | Ação de disparo e trava mecânica |
Rearme | Girar para destravar |
característica do acionamento | Vermelho Botão cogumelo Ø 40 mm, Sem gravação |
Operação dos contatos | Abertura lenta |
Conexões - terminais | Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN 60947-1 Terminais de parafuso, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme EN 60947-1 |
Apresentação do dispositivo | Produto completo |
Altura | 43 mm |
---|---|
Largura | 40 mm |
Profundidade | 82 mm |
descrição dos terminais ISO nº 1 | (11-12)NF |
resistência a lavagem sobre alta pressão | 7000000 Pa a 55 °C , distância : 0,1 m |
uso dos contatos | Contatos padrão |
ruptura positiva | Com conforme EN/IEC 60947-5-1 apêndice K |
curso de funcionamento | 1,5 mm (Comutação elétrica variável NF) 4,3 mm (Total percorrido) |
durabilidade mecânica | 300000 ciclos |
torque de aperto | 0,8…1,2 N.m conforme EN 60947-1 |
formato da cabeça do parafuso | Cruzado compatível com Philips Nº 1 chave de fendas Cruzado compatível com pozidriv Nº 1 chave de fendas Com slots compatível com Plano de Ø 4 mm chave de fendas Com slots compatível com Plano de Ø 5,5 mm chave de fendas |
Material de contatos | Liga de prata (Ag/Ni) |
proteção contra sobrecarga e curtos-circuitos | 10 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1 |
[Ith] corrente térmica convencional ao ar livre | 10 A conforme EN/IEC 60947-5-1 |
[Ui] tensão nominal de isolação | 600 V (graus de poluição 3) conforme EN 60947-1 |
[Uimp] tensão nominal suportável de impulso | 6 kV EN 60947-1 |
[Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A600 conforme EN/IEC 60947-5-1 6 A a 120 V, CA-15, A600 conforme EN/IEC 60947-5-1 0,1 A a 600 V, CC-13, Q600 conforme EN/IEC 60947-5-1 0,27 A a 250 V, CC-13, Q600 conforme EN/IEC 60947-5-1 0,55 A a 125 V, CC-13, Q600 conforme EN/IEC 60947-5-1 1,2 A a 600 V, CA-15, A600 conforme EN/IEC 60947-5-1 |
durabilidade elétrica | 1000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C |
confiabilidade elétrica | Λ < 10exp(-6) a 5 V, 1 mA Em ambiente limpo conforme EN/IEC 60947-5-4 Λ < 10exp(-8) a 17 V, 5 mA Em ambiente limpo conforme EN/IEC 60947-5-4 |
Tratamento de proteção | TH |
---|---|
Temperatura ambiente para armazenamento | -40…70 °C |
Temperatura ambiente para funcionamento | -40…70 °C |
categoria de sobretensão | Classe II conforme IEC 60536 |
grau de proteção IP | IP66 conforme IEC 60529 IP67 IP69 IP69K |
grau de proteção NEMA | NEMA 13 NEMA 4X |
Grau de proteção IK | IK03 conforme IEC 50102 |
Normas | JIS C8201-5-1 EN/IEC 60204-1 EN/IEC 60947-5-1 EN/ISO 13850 CSA C22.2 No 14 EN/IEC 60947-5-4 EN/IEC 60947-1 UL 508 IEC 60364-5-53 EN/IEC 60947-5-5 JIS C8201-1 |
Certificações do produto | GL LROS (Lloyds register of shipping) DNV UL listed CSA BV |
resistência à vibração | 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6 |
resistência ao choque | 30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 |
