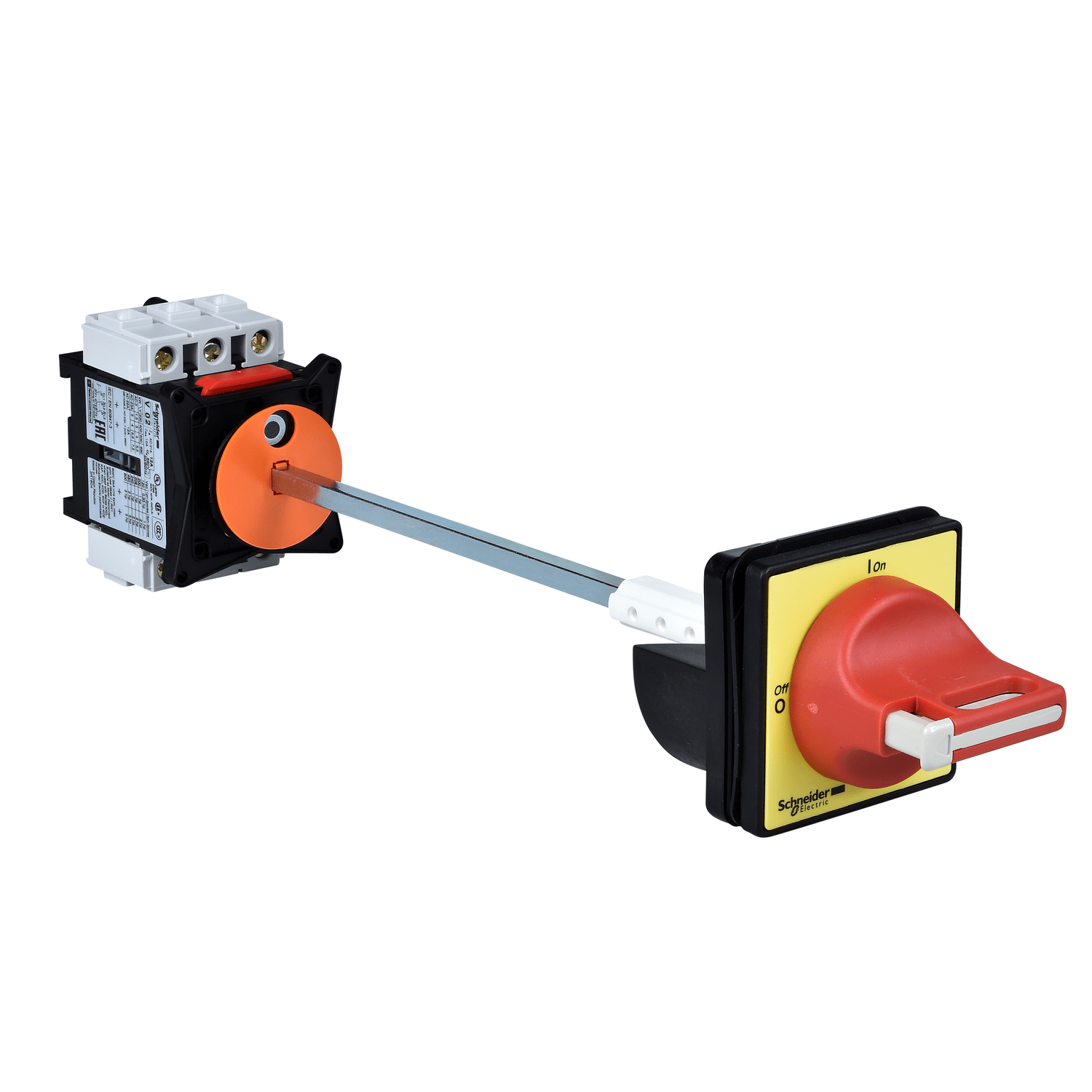

VCCF01 - Interruptor Seccionador Vario 20a Manopl
Cod. do Produto: 18913-
Contate-nos para Detalhes Exclusivos!
Descrição do Produto
Especificações
| Range | TeSys |
|---|---|
| Product Name | TeSys VARIO |
| Device Short Name | VCCF |
| Product Type | Seccionador Interruptor de paragem de emergência |
| Device Composition | Manusear Interruptor Extensão do eixo |
|---|---|
| Mounting Support | Manusear: porta Interruptor: trilho simétrico Interruptor: Placa |
| Mounting Method | Por 4 parafusos of manusear Por clips of Interruptor Por parafusos of Interruptor |
| Performance Level | Alto desempenho |
| Number of Poles | 3P |
| Contact Type and Composition | 3 NA |
| [Ue] IEC Rated Operational Voltage | 690 V CA 50/60 Hz |
| IEC Rated Operational Power in W | 11 kW a 690 V (CA -23A) 3 kW a 230...240 V (CA-3) 4 kW a 400..0,415 V (CA-3) 5,5 kW a 500 V (CA-3) 7,5 kW a 500 V (CA -23A) 7,5 kW a 690 V (CA-3) 4 kW a 230...240 V (CA -23A) 5,5 kW a 400..0,415 V (CA -23A) |
| [Ie] Rated Operational Current | 11 A CA-23 Ue: 400 V |
| [Ith] Conventional Free Air Thermal Current | 20 A |
| [Ithe] Conventional Enclosed Thermal Current | 16 A |
| Making Capacity ( I Rms) | 200 A a 400 V CA -21A 200 A a 400 V CA -22A 200 A a 400 V CA -23A |
| Breaking Capacity | 200 A a 400 V (CA -21A) 200 A a 400 V (CA -22A) 200 A a 400 V (CA -23A) |
| Rated Conditional Short Circuit Current | 10 kA a 400 V - fusível Associado 20 A aM 10 kA a 400 V - fusível Associado 20 A gG |
| [Icm] Rated Short Circuit Making Capacity | 1 kA a 400 V a Ipeak |
| [Icw] Rated Short Time Withstand Current | 300 A a 400 V duração: 1 s |
| [Uimp] Rated Impulse Withstand Voltage | 8 kV |
| Suitability for Isolation | Sim |
| Network Type | CA CC |
| Intermittent Duty Class | 30 |
| Control Type | Punho giratório |
| Rotary Handle Mounting Style | Expandido |
| Handle Color | Vermelho |
| Handle Front Plate Color | Amarelo |
| Rotary Handle Padlocking | 1 a 3 cadeados 4…8 mm |
| Marking | 0 - 1 |
| Mechanical Durability | 100000 ciclos |
| Electrical Durability | 100000 ciclos CA-21 30000 ciclos CC-1...5 |
| IEC Terminal Connection | Circuito de potência: Terminais de parafuso cabo 10 mm² - rigidez do Cabo: Sólido Circuito de potência: Terminais de parafuso cabo 6 mm² - rigidez do Cabo: Flexível - Com a extremidade do cabo |
| Tightening Torque | Circuito de potência: 2,1 N.m - ligar Terminais de parafuso |
| Base Dimension | 60 x 60 mm |
| Height | 74 mm |
| Width | 60 mm |
| Product Weight | 0,527 kg |
| Standards | IEC 60947-3 |
|---|---|
| Product Certifications | CSA CCC GL UL UKCA |
| Degree of Protection | IP20 conforme IEC 60529 IP65 |
| Protective Treatment | TC |
| Mechanical Robustness | Vibrações 10 ... 150 Hz (1 gn) conforme IEC 60068-2-6 Choques 11 ms (30 gn) conforme IEC 60068-2-27 |
| Ambient Air Temperature for Operation | -20…50 °C |
| Fire Resistance | 960 °C para IEC 60695-2-1 |
| Compatibility Code | Principal chave seccionadora |
