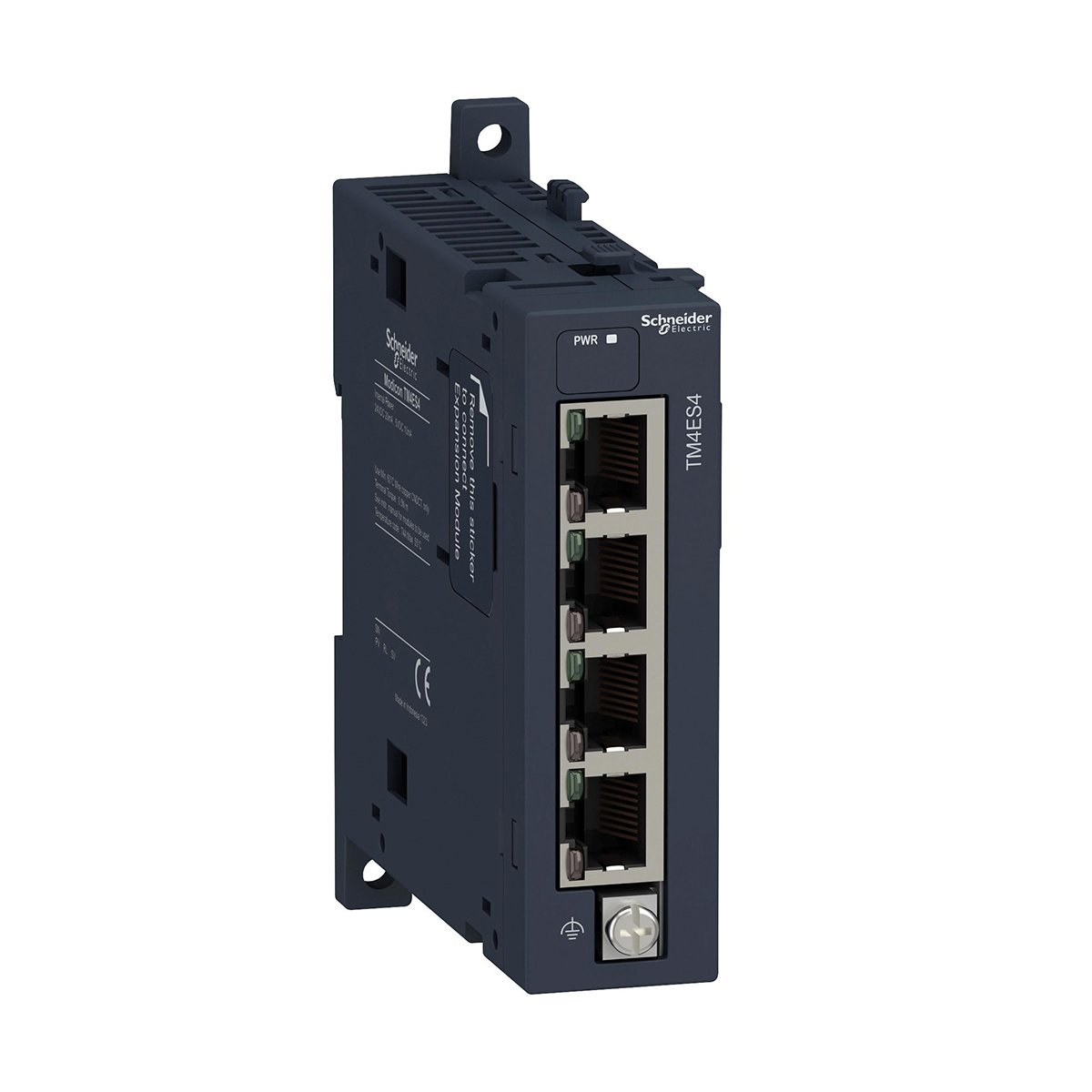

TM4ES4 - Módulo De Expansão De Rede - 4 Portas Ethernet

Principal
tipo de produto ou componente
Switch não gerenciado Ethernet
Complementar
compatibilidade da linha
Modicon M251
Modicon M241
compatibilidade do produto
Modicon M241 controlador lógico
Modicon M251 controlador lógico
consumo de corrente
360 mA a 5 V CC para barramento de comunicação
tipo de conexão integrada
Ethernet: 4 RJ45 conector
taxa de transmissão
10/100 Mbit/s
porta Ethernet
10BASE-T/100BASE-TX - 4 porta(s)cabo de cobre
serviços web
Servidor web
Serviço de comunicação
Servidor Modbus TCP
Dispositivo escravo Modbus TCP
FTP
NGVL
Monitoração
IEC ACESSO VAR
Programação
SNMP
Cliente Modbus TCP
Descarga
Firmware atualização
Ethernet / IP dispositivo escravo
Cliente DHCP
número máximo de conexões
8 servidor Modbus
16 Ethernet dispositivo / IP
Protocolo da porta de comunicação
Ethernet IP / Modbus TCP
TCP (Protocolo de Controle de Transmissão)
UDP (Protocolo de Datagrama do Usuário)
SNMP
redundância
Não
sinalização local
1 LED (Verde) para ENER
1 LED por canal (verde/amarelo) para link Ethernet
1 LED por canal (Verde) para atividade de porta Ethernet
conexão elétrica
RJ45 4 conectorespara conexão de rede Ethernet
Conector de parafuso terminalpara conectar o terra funcional
gravação
CE
resistência a sobretensão
1 kV linhas de energia (DC) modo comum conforme EN/IEC 61000-4-5
2 kV linhas de energia (AC) modo comum conforme EN/IEC 61000-4-5
2 kV saída de relé modo comum conforme EN/IEC 61000-4-5
1 kV E/S modo comum conforme EN/IEC 61000-4-5
1 kV Cabo blindado modo comum conforme EN/IEC 61000-4-5
0,5 kV linhas de energia (DC) modo diferencial conforme EN/IEC 61000-4-5
1 kV linhas de energia (AC) modo diferencial conforme EN/IEC 61000-4-5
1 kV saída de relé modo diferencial conforme EN/IEC 61000-4-5
0,5 kV E/S modo diferencial conforme EN/IEC 61000-4-5
suporte de montagem
Calha top tipo chapéu TH35-15 conforme IEC 60715
Calha Tipo TH35-7.5 cartola conforme IEC 60715
Placa ou painel com kit de fixação
largura
25 mm
altura
90 mm
profundidade
90 mm
peso do produto
0,125 kg
Meio ambiente
Normas
UL 508
EN/IEC 61131-2
Certificações do produto
cULus
C-Tick
resistência a descarga eletrostática
8 kV No ar conforme EN/IEC 61000-4-2
4 kV No contato conforme EN/IEC 61000-4-2
8 kV No ar conforme especificação Marine (LR, ABS, DNV, GL)
6 kV No contato conforme especificação Marine (LR, ABS, DNV, GL)
resistência a campos eletromagnéticos
10 V/m 80 MHz ... 1 GHz conforme EN/IEC 61000-4-3
3 V/m 1.4 GHz ... 2 GHz conforme EN/IEC 61000-4-3
1 V/m 2..0,20,7 GHz conforme EN/IEC 61000-4-3
resistência a rajadas momentâneas rápidas
2 kV (linhas de energia) conforme EN/IEC 61000-4-4
2 kV (saída de relé) conforme EN/IEC 61000-4-4
1,5 kV (E/S) conforme EN/IEC 61000-4-4
1 kV (Ethernet line) conforme EN/IEC 61000-4-4
1 kV (ligação de série) conforme EN/IEC 61000-4-4
resistência a perturbações por condução, induzidas por campos de radiofrequência
10 V 0,15...80 MHz conforme EN/IEC 61000-4-6
3 V 0,1 ... 80 MHz conforme especificação Marine (LR, ABS, DNV, GL)
10 V frequência local (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) conforme especificação Marine (LR, ABS, DNV, GL)
emissão eletromagnética
Emissões conduzidas - nível de teste: 79 dBμV / m QP / 66 dBμV / m AV ( linhas de energia (AC)) a 0,15…0,5 MHz conforme EN/IEC 55011
Emissões conduzidas - nível de teste: 73 dBμV / m QP / 60 dBμV / m AV ( linhas de energia (AC)) a 0,5…300 MHz conforme EN/IEC 55011
Emissões conduzidas - nível de teste: 120 ... 69 dBμV / m QP ( linhas de energia) a 10…150 kHz conforme EN/IEC 55011
Emissões conduzidas - nível de teste: 63 dBμV / m QP ( linhas de energia) a 1,5…30 MHz conforme EN/IEC 55011
Radiação - nível de teste: 40 dBμV / m QP classe A a 30…230 MHz conforme EN/IEC 55011
Radiação - nível de teste: 60 ... 54 dBμV / m QP a 30…100 MHz conforme especificação Marine (LR, ABS, DNV, GL)
Radiação - nível de teste: 24 dBμV / m QP a 156…165 MHz conforme especificação Marine (LR, ABS, DNV, GL)
Emissões conduzidas - nível de teste: 79 ... 63 dBμV / m QP ( linhas de energia) a 150…1500 kHz conforme EN/IEC 55011
Radiação - nível de teste: 47 dBμV / m QP classe A a 230…1000 MHz conforme EN/IEC 55011
Radiação - nível de teste: 80 ... 50 dμV / m QP a 150…30000 kHz conforme especificação Marine (LR, ABS, DNV, GL)
Radiação - nível de teste: 54 dBμV / m QP a 100…2000 MHz conforme especificação Marine (LR, ABS, DNV, GL)
temperatura ambiente do ar para funcionamento
-10…55 °C instalação horizontal
-10…50 °C instalação vertical
temperatura ambiente para armazenamento
-25…70 °C
umidade relativa
10…95 %, Sem condensação (em operação)
10…95 %, Sem condensação (em armazenamento)
grau de proteção IP
IP20 com tampa de proteção colocada
grau de poluição
2
altitude de funcionamento
0...2000 m
altitude de armazenamento
0…3000 m
resistência à vibração
1 mm a 5…13,2 Hz ligar calha simétrica
3 gn a 8,7…150 Hz ligar calha simétrica
1 mm a 5…13,2 Hz ligar painel de montagem
0,7 gn a 13,2…100 Hz ligar painel de montagem
resistência ao choque
15 gn para 11 ms
