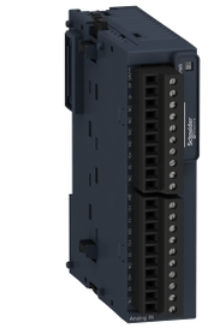

TM3TI4 - MODULE TM3-4 INPUTS TEMPERATURE
Cod. do Produto: 18577-
R$ 4.336,16
Mais formas de pagamento
2x de R$ 2.168,08 sem juros no cartão de crédito
ou até 12x de R$ 439,43 no cartão de crédito
- R$ 4.032,63 à vista no pix (7% Desconto) Economize R$ 303,53
- R$ 4.119,35 à vista no boleto (5% Desconto) Economize R$ 216,81
Descrição do Produto
Especificações
| Linha de produto | TM3 Modicon |
|---|---|
| Tipo de produto ou componente | Módulo de entrada analógica |
| Compatibilidade da linha | Modicon M221 Modicon M241 Modicon M251 Modicon M262 |
| Número de entrada analógica | 4 |
| tipo da entrada analógica | Corrente 4...20 mA Corrente 0..20 mA Tensão 0..10 V Tensão - 220 - 240V Termopar - 200 ... 800 ° C com termopar J Termopar - 200...1300 °C com termopar K Termopar 0 ... 1820 ° C com termopar R Termopar 0 ... 1820 ° C com termopar S Termopar 0 ... 2315 ° C com termopar B Termopar - 200...400 °C com termopar T Termopar - 200...1300 °C com termopar N Termopar - 210 ... 1200 ° C com termopar E Termopar 0 ... 2400 A com termopar C Sonda de temperatura - 60..180 ℃ Ni 100/Ni 1000 Sonda de temperatura - 200..850 ℃ Pt 100 Sonda de temperatura - 200..0,600 ℃ Pt 1000 |
| resolução de entrada analógica | 16 bits 15 bits + sinal |
|---|---|
| sobrecarga contínua admissível | 13 V , tipo de entrada analógica: tensão 40 mA , tipo de entrada analógica: corrente |
| impedância de entrada | <= 50 Ohm corrente >= 1 MOhm tensão >= 1 MOhm termopar >= 1 MOhm sonda de temperatura |
| valor LSB | 2,44 mV tensão0..10 V 4,88 mV tensão- 220 - 240V 4,88 µA corrente0..20 mA 3.91 µA corrente4...20 mA 0,1 °C sonda de temperatura 0,1 °C termopar |
| tempo de conversão | 100 EM + 100 ms por tempo de ciclo + 1 controlador do canal para entrada analógica termopar 100 EM + 100 ms por tempo de ciclo + 1 controlador do canal para entrada analógica sonda de temperatura 10 ms + 10 ms por tempo de ciclo + 1 controlador do canal para entrada analógica tensão/corrente |
| duração de amostra | 10 ms , tipo de entrada analógica: tensão/corrente 100 ms , tipo de entrada analógica: tensão/corrente 100 ms , tipo de entrada analógica: termopar 100 ms , tipo de entrada analógica: sonda de temperatura |
| erro de precisão absoluta | +/- 0,2% da escala completa at 25 °C for analogue input tensão/corrente +/- 0,2% da escala completa at 25 °C for Pt 100/Pt 1000, Ni 100/ Ni 1000 temperature probe +/- 0,2% da escala completa at 25 °C for termopar C 0 ... 2400 A +/- 6 ° C at 25 °C for termopar R, S 0...200 °C +/- 0,2% da escala completa at 25 °C for termopar R, S 200...1760 °C +/- 0,2% da escala completa at 25 °C for termopar B 300...1820 °C +/- 0,4% da escala completa at 25 °C for termopar K - 200...0 °C +/- 0,2% da escala completa at 25 °C for termopar K 0..1300 ℃ +/- 0,4% da escala completa at 25 °C for termopar J - 200...0 °C +/- 0,2% da escala completa at 25 °C for termopar J 0...1000 °C +/- 0,4% da escala completa at 25 °C for termopar E - 200...0 °C +/- 0,2% da escala completa at 25 °C for termopar E 0...800 °C +/- 0,4% da escala completa at 25 °C for termopar T - 200...0 °C +/- 0,2% da escala completa at 25 °C for termopar T 0..400 ℃ +/- 0,4% da escala completa at 25 °C for termopar N - 200...0 °C +/- 0,2% da escala completa at 25 °C for termopar N 0..1300 ℃ |
| variação de temperatura | +/- 0,01% FS / ° C |
| precisão de repetição | +/-0,5%FS |
| não linearidade | +/- 0,2%FS |
| diafonia | <= 1 LSB |
| Tensão nominal de alimentação [Us] | 24 V CC |
| limites de tensão de alimentação | 20,4…28,8 V |
| tipo de cabo | Cabo de pares trançados blindado <30 m para Entrada circuito |
| consumo de corrente | 45 mA a 5 V CC a via conector de barramento 50 mA a 5 V CC a via conector de barramento 35 mA a 24 V CC a via fonte externa 40 mA a 24 V CC a via fonte externa |
| Sinalização local | 1 LED (Verde) para ENER |
| conexão elétrica | Bloco terminal de parafuso removível com arremesso 5,08 milímetros ajuste1.5 mm² 10 x de entradas e de alimentação Bloco terminal de parafuso removível com arremesso 5,08 milímetros ajuste1.5 mm² 10 x para entradas |
| isolamento | Entre a entrada e fornecimento a 1500 V CA Entre a entrada ea lógica interna a 500 V CA |
| gravação | CE |
| resistência a sobretensão | 1 kV fonte de alimentação modo comum conforme EN/IEC 61000-4-5 0,5 kV fonte de alimentação modo diferencial conforme EN/IEC 61000-4-5 1 kV entrada modo comum conforme EN/IEC 61000-4-5 |
| suporte de montagem | Calha top tipo chapéu TH35-15 conforme IEC 60715 Calha Tipo TH35-7.5 cartola conforme IEC 60715 Placa ou painel com kit de fixação |
| Altura | 90 mm |
| Profundidade | 70 mm |
| largura | 23,6 mm |
| Peso líquido | 0,11 kg |
| Normas | EN/IEC 61131-2 |
|---|---|
| Certificações do produto | CE UKCA RCM EAC cULus cULus HazLoc |
| resistência a descarga eletrostática | 8 kV No ar conforme EN/IEC 61000-4-2 4 kV No contato conforme EN/IEC 61000-4-2 |
| resistência a campos eletromagnéticos | 10 V/m 80 MHz ... 1 GHz conforme EN/IEC 61000-4-3 3 V/m 1.4 GHz ... 2 GHz conforme EN/IEC 61000-4-3 1 V/m 2 GHz ... 3 GHz conforme EN/IEC 61000-4-3 |
| resistência a campos magnéticos | 30 A/m conforme EN/IEC 61000-4-8 |
| resistência a transientes | 1 kV (E/S) conforme EN/IEC 61000-4-4 |
| resistência a perturbações por condução, induzidas por campos de radiofrequência | 10 V 0,15...80 MHz conforme EN/IEC 61000-4-6 3 V frequência local (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) conforme especificação Marine (LR, ABS, DNV, GL) |
| emissão eletromagnética | Radiação - nível de teste: 40 dBμV / m QP Classe A ( 10 m) a 30…230 MHz conforme EN/IEC 55011 Radiação - nível de teste: 47 dBμV / m QP Classe A ( 10 m) a 230…1000 MHz conforme EN/IEC 55011 |
| imunidade a micro interrupção | 10 ms |
| temperatura ambiente do ar para funcionamento | -10…55 °C instalação horizontal -10…35 °C instalação vertical |
| Temperatura ambiente para armazenamento | -25…70 °C |
| umidade relativa | 10…95 %, Sem condensação (em operação) 10…95 %, Sem condensação (em armazenamento) |
| Grau de proteção IP | IP20 |
| Grau de poluição | 2 |
| Altitude de funcionamento | 0...2000 m |
| altitude de armazenamento | 0…3000 m |
| resistência à vibração | 3,5 mm a 5…8,4 Hz ligar Trilho DIN 3 gn a 8,4…150 Hz ligar Trilho DIN |
| resistência ao choque | 15 gn para 11 ms |
