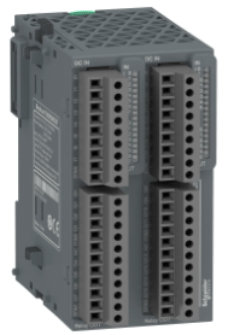

TM3RDM32R - MODULO EXPANSÃO 16E DC 16S RELE

Cod. do Produto: 18573-

( Clique na imagem para ampliar )

Cod. do Produto: 18573-

R$ 2.583,80 Mais formas de pagamento

2x de R$ 1.291,90 sem juros no cartão de crédito ou até 12x de R$ 261,85 no cartão de crédito

Descrição do Produto

Principal
Linha de produto	TM3 Modicon
Tipo de produto ou componente	Módulo de E/S digital
Compatibilidade da linha	Modicon Easy M200
número de entrada digital	16 para Entrada conforme IEC 61131-2, Tipo 1
lógica de entrada digital	Coletor ou fonte (positivo/negativo)
tensão de entrada digital	24 V
corrente de entrada digital	5 mA para Entrada
tipo de saída digital	Relé normalmente aberto
número de saída digital	16
lógica de saída digital	Positivo ou negativo
tensão de saída digital	24 V CC para saída do relé 240 V CA para saída do relé
corrente de saída digital	2000 mA para saída do relé

Complementar
número de E/S digital	32
consumo de corrente	80 mA a 24 V CC a via conector de barramento (do estado ligado) 95 mA a 5 V CC a via conector de barramento (do estado ligado)
tipo de tensão de entrada digital	CC
estado 1 de tensão garantido	15 ... 28,8 V para Entrada
current state 1 guaranteed	>= 2.5 mA (Entrada)
estado de tensão 0 garantido	0...5 V para Entrada
current state 0 guaranteed	<= 1 mA (Entrada)
impedância de entrada	4.7 kOhm
tempo de resposta	4 ms (ligar) 4 ms (desligar)
Maximum current per output common	4 A
durabilidade mecânica	20000000 ciclos
carga mínima	10 mA a 5 V CC para saída do relé
Sinalização local	1 LED por canal (Verde) para estado de E/S
conexão elétrica	Bloco terminal de parafuso removível com arremesso 5,08 milímetros ajuste1.5 mm² 11 x para saídas Bloco terminal de parafuso removível com arremesso 5,08 milímetros ajuste1.5 mm² 9 x para entradas
maximum cable distance between devices	Cabo não blindado: <50 m para Entrada Cabo não blindado: <150 m para Saída
isolamento	Entre a entrada ea lógica interna a 500 V CA Não isolados entre as entradas Entre grupos de entrada e grupos de saída a 1500 V CA Entre o contato aberto a 750 V CA Entre a saída ea lógica interna a 500 V CA Sem isolamento entre as saídas
gravação	CE
suporte de montagem	Calha top tipo chapéu TH35-15 conforme IEC 60715 Calha Tipo TH35-7.5 cartola conforme IEC 60715 Placa ou painel com kit de fixação
Altura	90 mm
Profundidade	84,6 mm
Largura	51 mm
Peso líquido	0,208 kg

Meio ambiente
resistência a descarga eletrostática	8 kV No ar conforme EN/IEC 61000-4-2 6 kV No contato conforme EN/IEC 61000-4-2
resistência a campos eletromagnéticos	10 V/m 80 MHz ... 1 GHz conforme EN/IEC 61000-4-3
resistência a campos magnéticos	30 A/m 50/60 Hz conforme EN/IEC 61000-4-8
resistência a rajadas momentâneas rápidas	2 kV para saída de relé conforme EN/IEC 61000-4-4 1 kV para entrada conforme EN/IEC 61000-4-4
resistência a sobretensão	2 kV saída modo comum conforme EN/IEC 61000-4-5 1 kV entrada modo comum conforme EN/IEC 61000-4-5
resistência a perturbações por condução, induzidas por campos de radiofrequência	10 V 0,15...80 MHz conforme EN/IEC 61000-4-6
emissão eletromagnética	Radiação - nível de teste: 40 dBμV / m QP Classe A ( 10 m) a 30…230 MHz conforme EN/IEC 55011 Radiação - nível de teste: 47 dBμV / m QP Classe A ( 10 m) a 230…1000 MHz conforme EN/IEC 55011
temperatura ambiente do ar para funcionamento	0…55 °C instalação horizontal
Temperatura ambiente para armazenamento	-25…70 °C
umidade relativa	10…95 %, Sem condensação (em operação) 10…95 %, Sem condensação (em armazenamento)
grau de proteção IP	IP20 com tampa de proteção colocada
Grau de poluição	2
Altitude de funcionamento	0...2000 m
altitude de armazenamento	0…3000 m
resistência à vibração	3,5 mm a 5…8,4 Hz ligar Trilho DIN 1 gn a 8,4…150 Hz ligar Trilho DIN 3,5 mm a 5…8,7 Hz ligar painel 2 gn a 8,7…150 Hz ligar painel
resistência ao choque	15 gn para 11 ms
