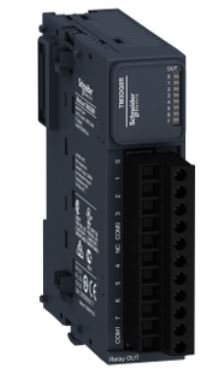

TM3DQ8R - MODULO DE EXPANSAO TM3 8 SAIDAS A RELE
Cod. do Produto: 18570-
R$ 1.872,36
Mais formas de pagamento
2x de R$ 936,18 sem juros no cartão de crédito
ou até 11x de R$ 204,46 no cartão de crédito
- R$ 1.741,29 à vista no pix (7% Desconto) Economize R$ 131,07
- R$ 1.778,74 à vista no boleto (5% Desconto) Economize R$ 93,62
Descrição do Produto
Especificações
| Linha de produto | TM3 Modicon |
|---|---|
| Tipo de produto ou componente | Módulo de saída digital |
| Compatibilidade da linha | Modicon M241 Modicon M251 Modicon M221 Modicon M262 |
| tipo de saída digital | Relé normalmente aberto |
| número de saída digital | 8 |
| lógica de saída digital | Positivo ou negativo |
| tensão de saída digital | 24 V CC para saída do relé 240 V CA |
| corrente de saída digital | 2000 mA para saída do relé |
| número de E/S digital | 8 |
|---|---|
| consumo de corrente | 5 mA a 5 V CC a via conector de barramento (do estado desligado) 0 mA a 24 V CC a via conector de barramento (do estado desligado) 40 mA a 24 V CC a via conector de barramento (do estado ligado) 30 mA a 5 V CC a via conector de barramento (do estado ligado) |
| tempo de resposta | 10 ms (ligar) 5 ms (desligar) |
| durabilidade mecânica | 20000000 ciclos |
| carga mínima | 10 mA a 5 V CC para saída do relé |
| Sinalização local | 1 LED por canal (Verde) para status de saída |
| conexão elétrica | Bloco terminal de parafuso removível com vertical ajuste2,5 mm² 11 x para saídas |
| Maximum cable distance between devices | Cabo não blindado: <30 m para saída do relé |
| isolamento | Entre a saída ea lógica interna a 2300 V CA Entre as saídas a 750 V CA Entre os grupos de saída a 1500 V CA |
| gravação | CE |
| suporte de montagem | Calha top tipo chapéu TH35-15 conforme IEC 60715 Calha Tipo TH35-7.5 cartola conforme IEC 60715 Placa ou painel com kit de fixação |
| Altura | 90 mm |
| Profundidade | 84,6 mm |
| Largura | 27,4 mm |
| Peso líquido | 0,11 kg |
| Normas | EN/IEC 61010-2-201 EN/IEC 61131-2 |
|---|---|
| Certificações do produto | C-Tick cULus |
| resistência a descarga eletrostática | 8 kV No ar conforme EN/IEC 61000-4-2 4 kV No contato conforme EN/IEC 61000-4-2 |
| resistência a campos eletromagnéticos | 10 V/m 80 MHz ... 1 GHz conforme EN/IEC 61000-4-3 3 V/m 1.4 GHz ... 2 GHz conforme EN/IEC 61000-4-3 1 V/m 2 GHz ... 3 GHz conforme EN/IEC 61000-4-3 |
| resistência a campos magnéticos | 30 A/m 50/60 Hz conforme EN/IEC 61000-4-8 |
| resistência a rajadas momentâneas rápidas | 2 kV para saída de relé conforme EN/IEC 61000-4-4 |
| resistência a sobretensão | 1 kV E/S modo comum conforme EN/IEC 61000-4-5 CC |
| resistência a perturbações por condução, induzidas por campos de radiofrequência | 10 V 0,15...80 MHz conforme EN/IEC 61000-4-6 3 V frequência local (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) conforme especificação Marine (LR, ABS, DNV, GL) |
| emissão eletromagnética | Radiação - nível de teste: 40 dBμV / m QP Classe A ( 10 m) a 30…230 MHz conforme EN/IEC 55011 Radiação - nível de teste: 47 dBμV / m QP Classe A ( 10 m) a 230…1000 MHz conforme EN/IEC 55011 |
| temperatura ambiente do ar para funcionamento | -10…35 °C instalação vertical -10…55 °C instalação horizontal |
| Temperatura ambiente para armazenamento | -25…70 °C |
| umidade relativa | 10…95 %, Sem condensação (em operação) 10…95 %, Sem condensação (em armazenamento) |
| grau de proteção IP | IP20 com tampa de proteção colocada |
| Grau de poluição | 2 |
| Altitude de funcionamento | 0...2000 m |
| altitude de armazenamento | 0…3000 m |
| resistência à vibração | 3,5 mm a 5…8,4 Hz ligar Trilho DIN 3 gn a 8,4…150 Hz ligar Trilho DIN 3,5 mm a 5…8,4 Hz ligar painel 3 gn a 8,4…150 Hz ligar painel |
| resistência ao choque | 15 gn para 11 ms |
