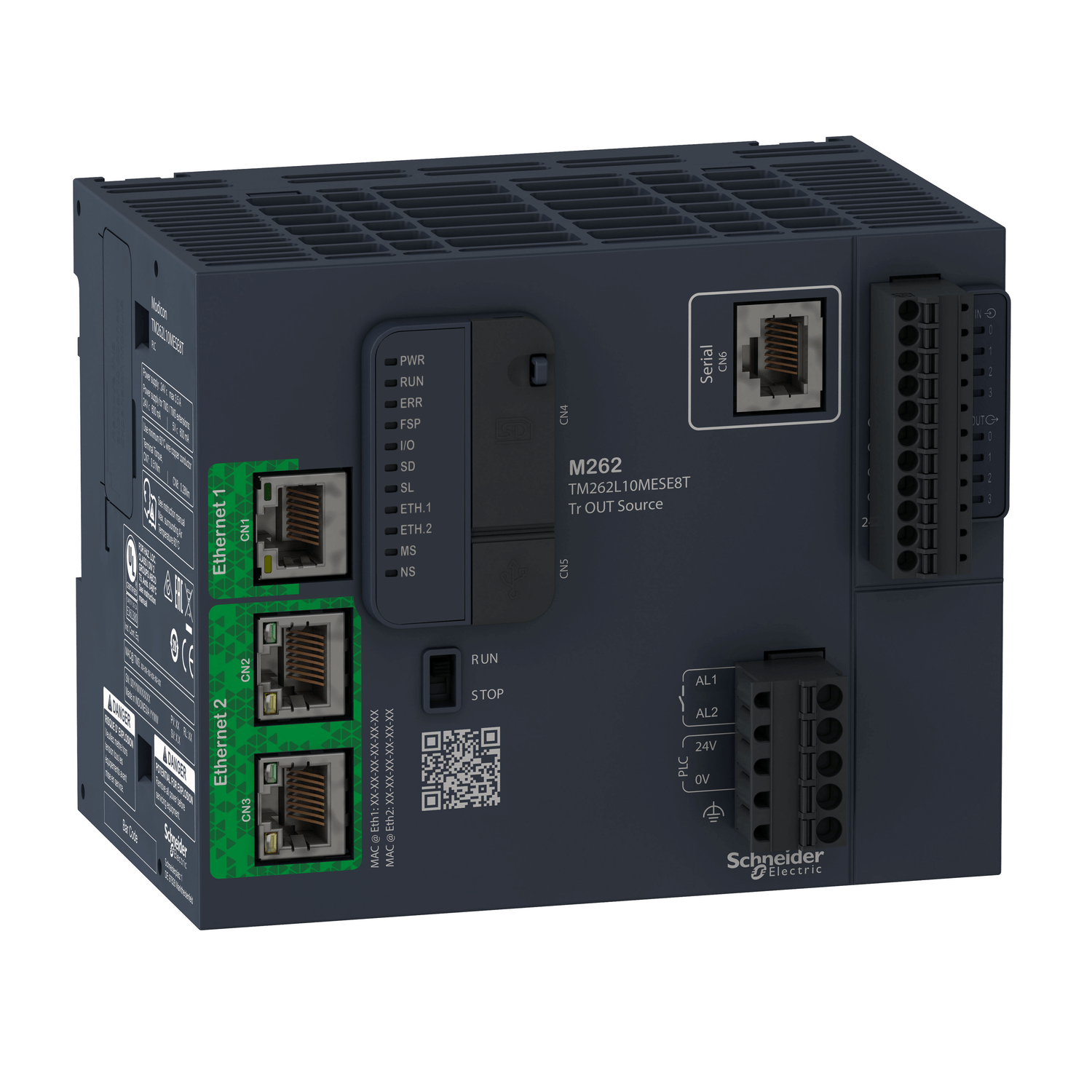

TM262L10MESE8T - CONTROLADOR LOGICO M262 5NS/INST ETHER
Cod. do Produto: 18541-
Contate-nos para Detalhes Exclusivos!
Descrição do Produto
Especificações
| Linha de produto | Controlador lógico/motivo - Modicon M262 |
|---|---|
| Tipo de produto ou componente | Controlador lógico |
| tensão nominal de fornecimento [Us] | 24 V CC - 15...20 % |
| número de E/S digital | 8 |
| nome do software | IIoT-máquina pronta para nublar Máquina ligada à fábrica |
| limites de tensão de alimentação | 20,4…28,8 V CC |
|---|---|
| PLC Power Consumption | 82 W |
| corrente de irrupção | 40 A |
| proteção de sobretensão | Com |
| número de entrada digital | 4, entrada discreta entrada rápida conforme IEC 61131-2, Tipo 1 |
| tensão de entrada digital | 24 V |
| tipo de tensão de entrada digital | CC |
| lógica de entrada digital | Coletor |
| estado 1 de tensão garantido | >= 15 V para CC |
| estado de tensão 0 garantido | <= 5 V para CC |
| corrente de entrada digital | 7,5 mA para entrada rápida |
| impedância de entrada | 2.81 kOhm para Entrada |
| tempo de resposta | <= 1 µs ligar, I0...I3 terminais para entrada rápida <= 1 µs desligar, I0...I3 terminais para entrada rápida <= 1 µs ligar, Q0...Q3 terminais para saída rápida <= 1 µs desligar, Q0...Q3 terminais para saída rápida |
| tempo de filtragem configurável | 0,001 ms para entrada rápida 0,002 ms para entrada rápida 0,005 ms para entrada rápida 0.01 ms para entrada rápida 0.05 ms para entrada rápida 0.1 ms para entrada rápida 0,5 ms para entrada rápida 1 ms para entrada rápida 4 ms para entrada rápida 12 ms para entrada rápida |
| número de saída digital | 4 transistor saída rápida |
| tensão de saída digital | 24 V CC |
| corrente de saída digital | 0,5 A para saída rápida (Q0...Q3) |
| tipo de saída digital | Transistor |
| lógica de saída digital | Rede |
| limites da tensão de saída | 30 V CC |
| maximum current per output common | 0,5 A com Q0...Q3 para saída rápida |
| maximum output frequency | 300 kHz |
| precisão | #ERROR! a 0,02…0,1 kHz para saída rápida +/- 1 % a 0,1…1 kHz para saída rápida |
| maximum leakage current | 10 µA para Saída |
| maximum tungsten load | <1,5 W |
| tipo de proteção | Curto-circuito e sobrecarga com rearme automático Proteção contra polaridade reversa Proteção contra curtos-circuitos |
| tempo de reposição | 200 ms reposição automática saída rápida |
| número de módulo de expansão I / O | 7Módulo TM3 IO (local) 7Módulo TM3 IO (remoto) 64Ilha TM3, TM5 ou TM7 IO (distribuído) |
| tempo de execução para 1 KInstruction | 0,005 ms |
| capacidade de memória | 32 MB para programa RAM 32 MB para SO/website RAM 192 MB para memória do sistema RAM |
| dados incluídos na cópia de segurança | 1 GB built-in memória flash para cópia de segurança dos programas do usuário |
| equipamento de armazenamento de dados | <= 32 GB SDHC card (opcional) |
| hora de backup | 1000 h a 25 °C |
| estrutura da aplicação | 8 tarefas de eventos 4 tarefas mestre cíclicos 3 tarefas mestre cíclicos + 1 tarefa de roda livre 8 tarefas de eventos externos |
| clock em tempo real | Com |
| desvio de relógio | <= 10 s/mês a 25 °C |
| tempo do ciclo | 0,5 ms |
| funções de posicionamento | Eixos das bibliotecas coordenados função |
| tipo de conexão integrada | Ethernet 1 com RJ45 conector e 10 / 100BASE-T interface Ethernet 2 com 2 RJ45 conector e 100/1000BASE-T interface Ligação série com RJ45 conector e RS232/RS485 interface Autocarro Inteligente de Comunicação Autocarro TM3 IO USB type mini B |
| taxa de transmissão | 115 kbit/s parágrafo comprimento de barramento de 15 m para RS485 115 kbit/s parágrafo comprimento de barramento de 3 m para RS232 480 Mbit/s parágrafo comprimento de barramento de 3 m para USB 10/100 Mbit/s para Ethernet1 10/100/1000 Mbit/s para Ethernet2 |
| protocolo da porta de comunicação | Ethernet/IP adaptador Ethernet/IP scanner Modbus TCP servidor cliente Modbus TCP Scanner IO Modbus TCP NVL Ethernet RSTP Modbus SL servidor cliente Modbus SL Scanner IO Modbus SL gestão de modem Perito em máquinas ASCII gerente ASCII gestão de modem |
| número máximo de dispositivos conectados | Ethernet/IP: 64 Modbus TCP: 64 Modbus TCP / Ethernet / IP: 96 |
| Serviço de comunicação | MQTTs Servidor OPC UA (Encrypt) Métodos HTTPs (API) Servidor web Visu web TLS 1.2 TLS 1.3 SNTP NTP cliente/servidor Cliente FTP / servidor Servidor de FTPs Cliente SQL (acesso remoto) Cliente DHCP Servidor DHCP Cliente DNS Cliente POP3s Cliente SMTP Cliente SNMP / servidor |
| Sinalização local | 1 LED (verde/vermelho) para ENER 1 LED (verde/vermelho) para EXECUÇÃO 1 LED (verde/vermelho) para ERRO (falha) 1 LED (verde/vermelho) para parar de ser forçado 1 LED (verde/vermelho) para I/O erro (I/O) 1 LED (verde/laranja) para Actividade dos cartões SD 1 LED (verde/laranja) para Actividade SL 1 LED (verde/vermelho) para Estado ETH1 1 LED (verde/vermelho) para Estado ETH2 1 LED (verde/vermelho) para EIP MS 1 LED (verde/vermelho) para EIP NS |
| conexão elétrica | Bloco de terminal com mola removívelpara entradas e saídas bloco de terminal com mola removívelpara conexão de fonte de alimentação de 24 V CC |
| maximum cable distance between devices | Cabo blindado: <3 m para entrada rápida Cabo blindado: <3 m para saída rápida Cabo não blindado: <50 m para Entrada Cabo não blindado: <50 m para Saída Cabo blindado: <30 m para ligação RS485 Cabo blindado: <15 m para RS232 |
| isolamento | Entre a entrada rápida e lógica interna a 550 V CA Não isolados entre as entradas Entre a saída rápida e lógica interna a 500 V CA Sem isolamento entre as saídas Entre entrada e saída a 500 V CA Entre a oferta ea lógica interna a 500 V CA Não isolada entre a oferta ea terra |
| resistência a sobretensão | 1 kV linhas de energia (DC) modo comum conforme EN/IEC 61000-4-5 1 kV Cabo blindado modo comum conforme EN/IEC 61000-4-5 0,5 kV saída de relé modo diferencial conforme EN/IEC 61000-4-5 1 kV entrada modo comum conforme EN/IEC 61000-4-5 1 kV saída do transistor modo comum conforme EN/IEC 61000-4-5 |
| suporte de montagem | Calha top tipo chapéu TH35-15 conforme IEC 60715 Calha Tipo TH35-7.5 cartola conforme IEC 60715 Placa ou painel com kit de fixação |
| Altura | 100 mm |
| Profundidade | 90 mm |
| Largura | 125 mm |
| Peso líquido | 0,655 kg |
| Normas | UL 61010-1 UL 61010-2-201 CSA C22.2 No 61010-1 CSA C22.2 No 61010-2-201 CSA C22.2 No 213 ANSI/ISA 12-12-01 EN 61131-2 |
|---|---|
| Certificações do produto | CE cULus cULus HAZLOC Classe I Divisão 2 CSA 22-2 No 213 RCM EAC Aquiles KC |
| resistência a descarga eletrostática | 4 kV No contato conforme EN/IEC 61000-4-2 8 kV no ar conforme EN/IEC 61000-4-2 |
| resistência a campos eletromagnéticos | 10 V/m 80 MHz ... 1 GHz conforme EN/IEC 61000-4-3 3 V/m 1.4 GHz ... 2 GHz conforme EN/IEC 61000-4-3 1 V/m 2 GHz ... 3 GHz conforme EN/IEC 61000-4-3 |
| resistência a transientes | 2 kV (linhas de energia) conforme EN/IEC 61000-4-4 1 kV (Ethernet line) conforme EN/IEC 61000-4-4 1 kV (ligação de série) conforme EN/IEC 61000-4-4 1 kV (entrada) conforme EN/IEC 61000-4-4 1 kV (saída do transistor) conforme EN/IEC 61000-4-4 |
| resistência a perturbações por condução, induzidas por campos de radiofrequência | 10 V 0,15...80 MHz conforme EN/IEC 61000-4-4 3 V 0,1 ... 80 MHz 10 V frequência local (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) |
| emissão eletromagnética | Emissões conduzidas - nível de teste: 120 ... 69 dBμV / m QP ( linhas de energia) a 10…150 kHz conforme EN/IEC 55011 Emissões conduzidas - nível de teste: 63 dBμV / m QP ( linhas de energia) a 1,5…30 MHz conforme EN/IEC 55011 Radiação - nível de teste: 40 dBµV/m a 30…230 kHz conforme EN/IEC 55011 Emissões conduzidas - nível de teste: 79 ... 63 dBμV / m QP ( linhas de energia) a 150…1500 kHz conforme EN/IEC 55011 Radiação a 230…1000 MHz conforme EN/IEC 55011 |
| imunidade a micro interrupção | 0,01 ms |
| temperatura ambiente do ar para funcionamento | -20…60 °C (instalação horizontal) -20…50 °C (instalação vertical) -20…45 °C (montagem plana) |
| Temperatura ambiente para armazenamento | -40…85 °C |
| umidade relativa | 10…95 %, Sem condensação (em operação) 10…95 %, Sem condensação (em armazenamento) |
| grau de proteção IP | IP20 |
| Grau de poluição | 2 |
| Altitude de funcionamento | 0...2000 m |
| altitude de armazenamento | 0…3000 m |
| resistência à vibração | 3,5 mm a 2…8,4 Hz ligar trilho simétrico 1 gn a 8,4…200 Hz ligar trilho simétrico 3,5 mm a 2…8,4 Hz ligar painel de montagem 1 gn a 8,4…200 Hz ligar painel de montagem |
| resistência ao choque | 15 gn para 11 ms |
