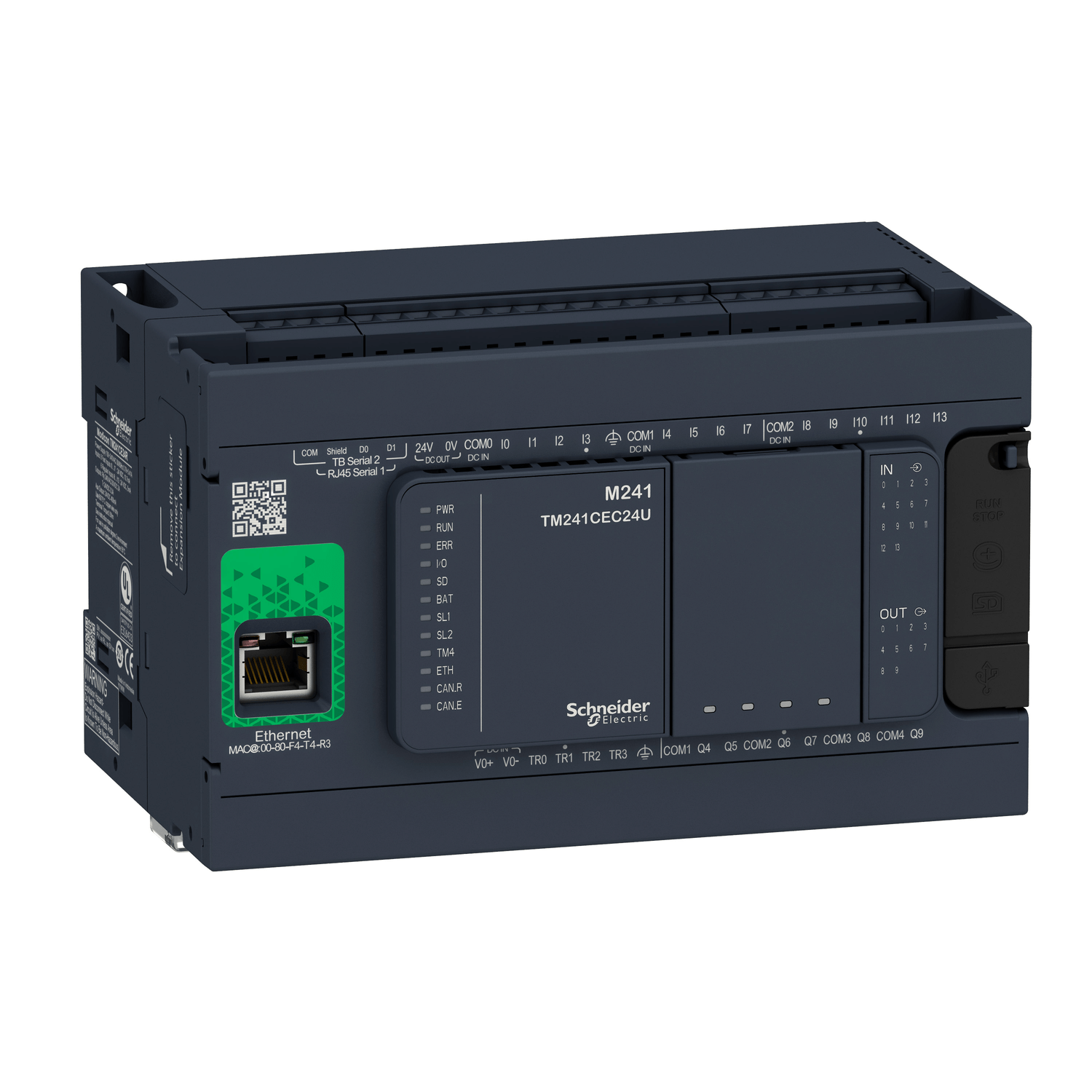

TM241CE24R - Controlador Lógico Programável - 14 Entradas / 6 Saídas Relé + 4 Source (Pnp) - Modbus Tcp/Ethernet Ip/Opc Ua - 110/220 Vac

Principal
linha de produto
Modicon M241
tipo de produto ou componente
Controlador lógico
tensão nominal de alimentação [Us]
100...240 V CA
número de entrada digital
14, entrada discreta 8 entrada rápida conforme IEC 61131-2, Tipo 1
tipo de saída digital
Relé
Transistor
número de saída digital
6 relé
4 transistor 4 saída rápida
tensão de saída digital
5 ... 125 V CC para saída de relé
5 ... 250 V CA para saída de relé
24 V CC para saída do transistor
corrente de saída digital
2 A para saída de relé (Q4 ... Q9)
0.1 A para saída rápida (modo PTO) (TR0...TR3)
0,5 A para saída do transistor (TR0...TR3)
Complementar
número de E/S digital
24
número de módulo de expansão I / O
7 (local)
14 (remoto)
limites de tensão de alimentação
85…264 V
frequência da rede
50/60 Hz
lógica de entrada digital
Coletor ou fonte
tensão de entrada digital
24 V
tipo de tensão de entrada digital
CC
estado 1 de tensão garantido
>= 15 V para entrada
estado de tensão 0 garantido
<= 5 V para entrada
corrente de entrada digital
5 mA para entrada
impedância de entrada
4.7 kOhm para entrada
tempo de resposta
50 mS ligar, I0...I13 terminais para entrada
tempo de filtragem configurável
1 µs para entrada rápida
lógica de saída digital
Lógica positiva (fonte)
limites da tensão de saída
125 V CC saída de relé
30 V CC saída do transistor
277 V CA saída de relé
maximum output frequency
1 kHz para saída do transistor
20 kHz para saída rápida (modo PWM)
100 kHz para saída rápida (modo PLS)
precisão
#ERROR! a 0,02…0,1 kHz para saída rápida
+/- 1 % a 0,1…1 kHz para saída rápida
tipo de proteção
Proteção contra curtos-circuitos para saída do transistor
Curto-circuito e sobrecarga com rearme automático para saída do transistor
Proteção contra polaridade reversa para saída do transistor
Sem proteção para saída de relé
tempo de reposição
10 ms reposição automática saída
12 s reposição automática saída rápida
capacidade de memória
8 MB para programa
64 MB para memória do sistema RAM
dados incluídos na cópia de segurança
128 MB built-in memória flash para cópia de segurança dos programas do usuário
equipamento de armazenamento de dados
<= 16 GB Cartão SD (opcional)
tipo de bateria
BR2032 de lítio não-recarregáveis , duração da bateria: 4 ano
hora de backup
2 anos a 25 °C
tempo de execução para 1 KInstruction
0,3 ms para 10 ... 49 psi
0,7 ms para outra instrução
estrutura da aplicação
8 tarefas de eventos externos
3 tarefas mestre cíclicos + 1 tarefa de roda livre
8 tarefas de eventos
4 tarefas mestre cíclicos
clock em tempo real
Com
desvio de relógio
<= 60 s/mês a 25 °C
funções de posicionamento
PTO função4 canal(is) (frequência de posicionamento: 100 kHz)
número de entrada da contagem
4 entrada rápida (modo HSC) a 200 kHz
14 Acionamento padrão a 1 kHz
tipo do sinal de controle
A/B a 100 kHz para entrada rápida (modo HSC)
Pulso/direção a 200 kHz para entrada rápida (modo HSC)
Monofásico a 200 kHz para entrada rápida (modo HSC)
tipo de conexão integrada
Ligação de série não isolada serial 1 com RJ45 conector e RS232/RS485 interface
Ligação de série não isolada serial 2 com Bloco removível de conexões por parafuso conector e RS485 interface
Porta USB com mini B USB 2.0 conector
Ethernet com RJ45 conector
alimentação
(serial 1)alimentação de ligação de série: 5 V, <200 mA
taxa de transmissão
1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 15 m para RS485
1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 3 m para RS232
480 Mbit/s parágrafo comprimento de barramento de 3 m para USB
10/100 Mbit/s para Ethernet
protocolo da porta de comunicação
Ligação de série não isolada: Modbus "master"/"slave"
porta Ethernet
10BASE-T/100BASE-TX - 1 porta(s)cabo de cobre
ethernet services
FDR
Servidor DHCP através do módulo de switch de rede Ethernet TM4
Cliente DHCP porta Ethernet incorporada
As notificações por SMS
Firmware atualização
Cliente SNMP / servidor
Programação
NGVL
Monitoração
IEC ACESSO VAR
Cliente FTP / servidor
Descarga
Cliente SQL
Digitalizador cliente I / O Modbus TCP
Ethernet / autores IP scanner de I / O porta Ethernet incorporada
Ethernet / IP de destino, o servidor Modbus TCP e do escravo Modbus TCP
Enviar e receber correio electrónico do controlador com base na biblioteca TCP/UDP
Servidor web (WebVisu & XWeb system)
Servidor OPC UA
Cliente DNS
sinalização local
1 LED (Verde) para ENER
1 LED (Verde) para EXECUÇÃO
1 LED (Vermelho) para erro do módulo (ERR)
1 LED (Vermelho) para I/O erro (I/O)
1 LED (Verde) para acesso ao cartão SD (SD)
1 LED (Vermelho) para BAT
1 LED (Verde) para SL1
1 LED (Verde) para SL2
1 LED (Vermelho) para falha de barramento na TM4 (TM4)
1 LED por canal (Verde) para estado de E/S
1 LED (Verde) para atividade de porta Ethernet
conexão elétrica
bloco terminal de parafuso removívelpara entradas e saídas (vertical)
bloco terminal de parafuso removívelpara conexão de fonte de alimentação de 24 V CC (vertical)
maximum cable distance between devices
Cabo não blindado: <50 m para entrada
Cabo blindado: <10 m para entrada rápida
Cabo não blindado: <50 m para saída
Cabo blindado: <3 m para saída rápida
isolamento
Entre a oferta ea lógica interna a 500 V CA
Não isolada entre a oferta ea terra
gravação
CE
fonte de alimentação do sensor
24 V CC a 400 mA fornecido pelo controlador
resistência a sobretensão
2 kV linhas de energia (AC) modo comum conforme EN/IEC 61000-4-5
2 kV saída de relé modo comum conforme EN/IEC 61000-4-5
1 kV Cabo blindado modo comum conforme EN/IEC 61000-4-5
1 kV linhas de energia (AC) modo diferencial conforme EN/IEC 61000-4-5
1 kV saída de relé modo diferencial conforme EN/IEC 61000-4-5
1 kV entrada modo comum conforme EN/IEC 61000-4-5
1 kV saída do transistor modo comum conforme EN/IEC 61000-4-5
serviços web
Servidor web
número máximo de conexões
8 servidor Modbus
8 protocolo SoMachine
10 servidor web
4 servidor FTP
16 Ethernet target / IP
8 cliente Modbus
número de "slave"
64 Modbus TCP:
16 Ethernet/IP:
tempo do ciclo
10 ms 16 Ethernet/IP
64 ms 64 Modbus TCP
suporte de montagem
Calha top tipo chapéu TH35-15 conforme IEC 60715
Calha Tipo TH35-7.5 cartola conforme IEC 60715
Placa ou painel com kit de fixação
altura
90 mm
profundidade
95 mm
largura
150 mm
peso do produto
0,53 kg
Meio ambiente
Normas
ANSI/ISA 12-12-01
CSA C22.2 no 142
CSA C22.2 No 213
EN/IEC 61131-2:2007
Especificação Marine (LR, ABS, DNV, GL)
UL 1604
UL 508
Certificações do produto
RCM
CSA
IACS E10
cULus
resistência a descarga eletrostática
8 kV No ar conforme EN/IEC 61000-4-2
4 kV No contato conforme EN/IEC 61000-4-2
resistência a campos eletromagnéticos
10 V/m 80 MHz ... 1 GHz conforme EN/IEC 61000-4-3
3 V/m 1.4 GHz ... 2 GHz conforme EN/IEC 61000-4-3
1 V/m 2 GHz ... 3 GHz conforme EN/IEC 61000-4-3
resistência a rajadas momentâneas rápidas
2 kV (linhas de energia) conforme EN/IEC 61000-4-4
2 kV (saída de relé) conforme EN/IEC 61000-4-4
1 kV (Ethernet line) conforme EN/IEC 61000-4-4
1 kV (ligação de série) conforme EN/IEC 61000-4-4
1 kV (entrada) conforme EN/IEC 61000-4-4
1 kV (saída do transistor) conforme EN/IEC 61000-4-4
resistência a perturbações por condução, induzidas por campos de radiofrequência
10 V 0,15...80 MHz conforme EN/IEC 61000-4-6
3 V 0,1 ... 80 MHz conforme especificação Marine (LR, ABS, DNV, GL)
10 V frequência local (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) conforme especificação Marine (LR, ABS, DNV, GL)
emissão eletromagnética
Emissões conduzidas - nível de teste: 120 ... 69 dBμV / m QP ( linhas de energia) a 10…150 kHz conforme EN/IEC 55011
Emissões conduzidas - nível de teste: 63 dBμV / m QP ( linhas de energia) a 1,5…30 MHz conforme EN/IEC 55011
Emissões conduzidas - nível de teste: 79 dBμV / m QP / 66 dBμV / m AV ( linhas de energia) a 0,15…0,5 MHz conforme EN/IEC 55011
Emissões conduzidas - nível de teste: 73 dBμV / m QP / 60 dBμV / m AV ( linhas de energia) a 0,5…300 MHz conforme EN/IEC 55011
Radiação - nível de teste: 40 dBμV / m QP classe A ( 10 m) a 30…230 MHz conforme EN/IEC 55011
Emissões conduzidas - nível de teste: 79 ... 63 dBμV / m QP ( linhas de energia) a 150…1500 kHz conforme EN/IEC 55011
Radiação - nível de teste: 47 dBμV / m QP classe A ( 10 m) a 230…1000 MHz conforme EN/IEC 55011
imunidade a micro interrupção
10 ms
temperatura ambiente do ar para funcionamento
-10…50 °C (instalação vertical)
-10…55 °C (instalação horizontal)
temperatura ambiente para armazenamento
-25…70 °C
umidade relativa
10…95 %, Sem condensação (em operação)
10…95 %, Sem condensação (em armazenamento)
grau de proteção IP
IP20 com tampa de proteção colocada
grau de poluição
2
altitude de funcionamento
0...2000 m
altitude de armazenamento
0…3000 m
resistência à vibração
3,5 mm a 5…8,4 Hz ligar calha simétrica
3 gn a 8,4…150 Hz ligar calha simétrica
3,5 mm a 5…8,4 Hz ligar painel de montagem
3 gn a 8,4…150 Hz ligar painel de montagem
resistência ao choque
15 gn para 11 ms
