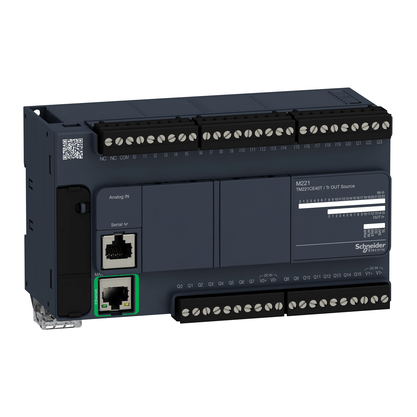

TM221CE40T - Controlador Lógico Programável Modicon M221 c/ Ethernet - 24 Entradas + 16 Saídas - 24VCC - 40 E/S | Schneider Electric



(CLP) Controlador Lógico Programável Modicon M221 c/ Ethernet - 24 Entradas + 16 Saídas - 24VCC - 40 E/S | Schneider Electric



CARACTERÍSTICAS

Principal

Gama de produtos: Modicon M221

Referência: TM221CE40T

Tipo de produto ou componente: Controlador lógico

Tensão de alimentação nominal: 24 V DC

Número de entrada discreta: 24, entrada discreta 4 entrada rápida em conformidade com IEC 61131-2, Tipo 1

Número de entrada analógica: 2 a 0...10 V

Tipo de saída discreta: Transistor

Número de saída discreta: 16 transistor 2 saída rápida

Tensão de saída discreta: 24 V CC

Corrente de saída discreta: 0.5 A



Complementar

Número de E/S discretas: 40

Número de módulos de expansão de E/S: 7 para saída de relé

Limites de tensão de alimentação: 20,4…28,8 V

Tensão de entrada discreta: 24 V

Tipo de tensão de entrada discreta: CC

Resolução de entrada analógica: 10 bits



Capacidade de memória:

256 kB para aplicação e dados do utilizador RAM com 10000 instruções

256 kB para variáveis internas RAM



Dados incluídos na cópia de segurança:

256 kB memória flash integrada para backup da aplicação e dos dados

equipamento de armazenamento de dados

2 GB Cartão SD opcional)



Tipo de bateria: BR2032 de lítio não-recarregáveis, duração da bateria: 4 ano(s)



Loop de regulação:

Regulador PID Ajustável até 14 loops simultâneos

Funções de posicionamento

PTO 2 impulso/direção modo 100 kHz)

PTO 1 CW/CCW modo100 kHz)



Função disponível:

PWM

PLS

Gerador de frequência



Número de entrada da contagem: 4 entrada rápida (HSC) a 100 kHz 32 bits

Porta USB com mini B USB 2.0 conector

Ligação de série não isolada série 1 com RJ45 conector e RS232/RS485

Ethernet com RJ45 conector



Protocolo da porta de comunicação

Porta USB USB protocolo - SoMachine-Network

Ligação de série não isolada Modbus protocolo diretor / Secundário - RTU/ASCII ou SoMachine-Network

Ethernet protocolo



Porta Ethernet: 10BASE-T/100BASE-TX 1 porta com 100 m cabo de cobre



Serviço de comunicação

Modbus TCP slave device

Adaptador Ethernet/IP

Sevidor Modbus TCP

Modbus TCP client

DHCP client



Altura: 90 mm

Profundidade: 70 mm

Largura: 160 mm

Peso líquido: 0,456 kg
