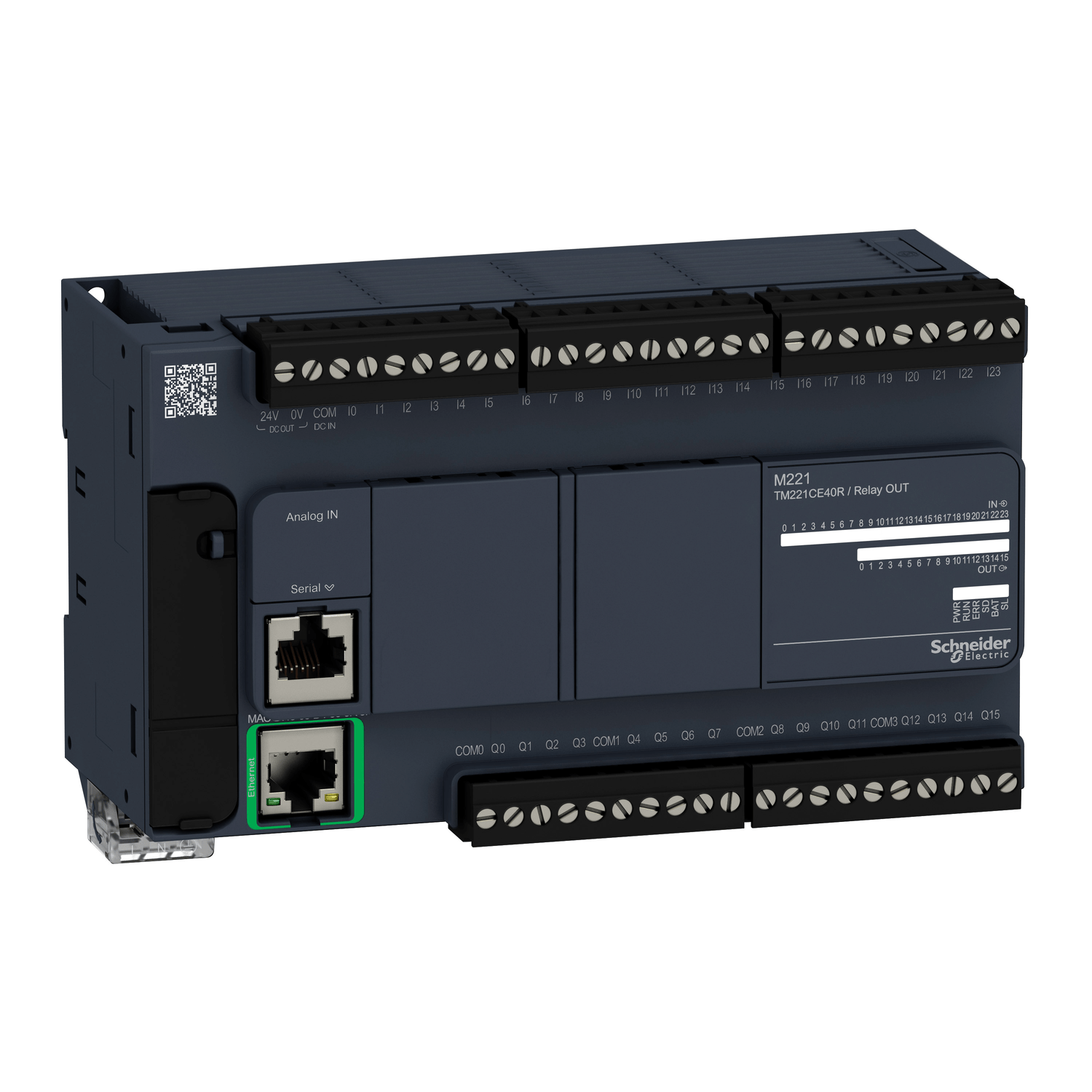

TM221CE40R - Controlador Lógico Programável - 24 Entradas / 16 Saídas Digitais - Saídas Relé - Modbus Tcp/Ethernet Ip (Slave) - 110/220 Vac

Principal linha de produto: Modicon M221

Tipo de produto ou componente: Controlador lógico tensão nominal de alimentação [Us] 100...240 V CA

Número de entrada digital 24, entrada discreta conforme IEC 61131-2, Tipo 1

Número de entrada analógica 2 a 0..10 V

Tipo de saída digital: Relé normalmente aberto

Número de saída digital: 16 relé tensão de saída digital

5 ... 125 V CC

5 ... 250 V CA

Corrente de saída digital:

2 A


Complementar

Número de E/S digital 40

Número de módulo de expansão I / O

7 para saída de relé

limites de tensão de alimentação

85…264 V

frequência da rede

50/60 Hz

corrente de irrupção

40 A

consumo de potência em VA

70 VA a 100...240 V com o número máximo de módulo de expansão I / O

41 VA a 100...240 V sem módulo de expansão I / O

corrente de saída da fonte de alimentação

0,52 A 5 V para barramento de expansão

0,24 A 24 V para barramento de expansão

lógica de entrada digital

Coletor ou fonte (positivo/negativo)

tensão de entrada digital

24 V

tipo de tensão de entrada digital

CC

Resolução da entrada analógica

10 bits

valor LSB

10 mV

tempo de conversão

1 ms por tempo de ciclo + 1 controlador do canal para entrada analógica entrada analógica

sobrecarga permitida em entradas

+/- 30 V CC para 5 min (máximo) para entrada analógica

+/- 13 V CC (permanente) para entrada analógica

estado 1 de tensão garantido

>= 15 V para entrada

estado de tensão 0 garantido
