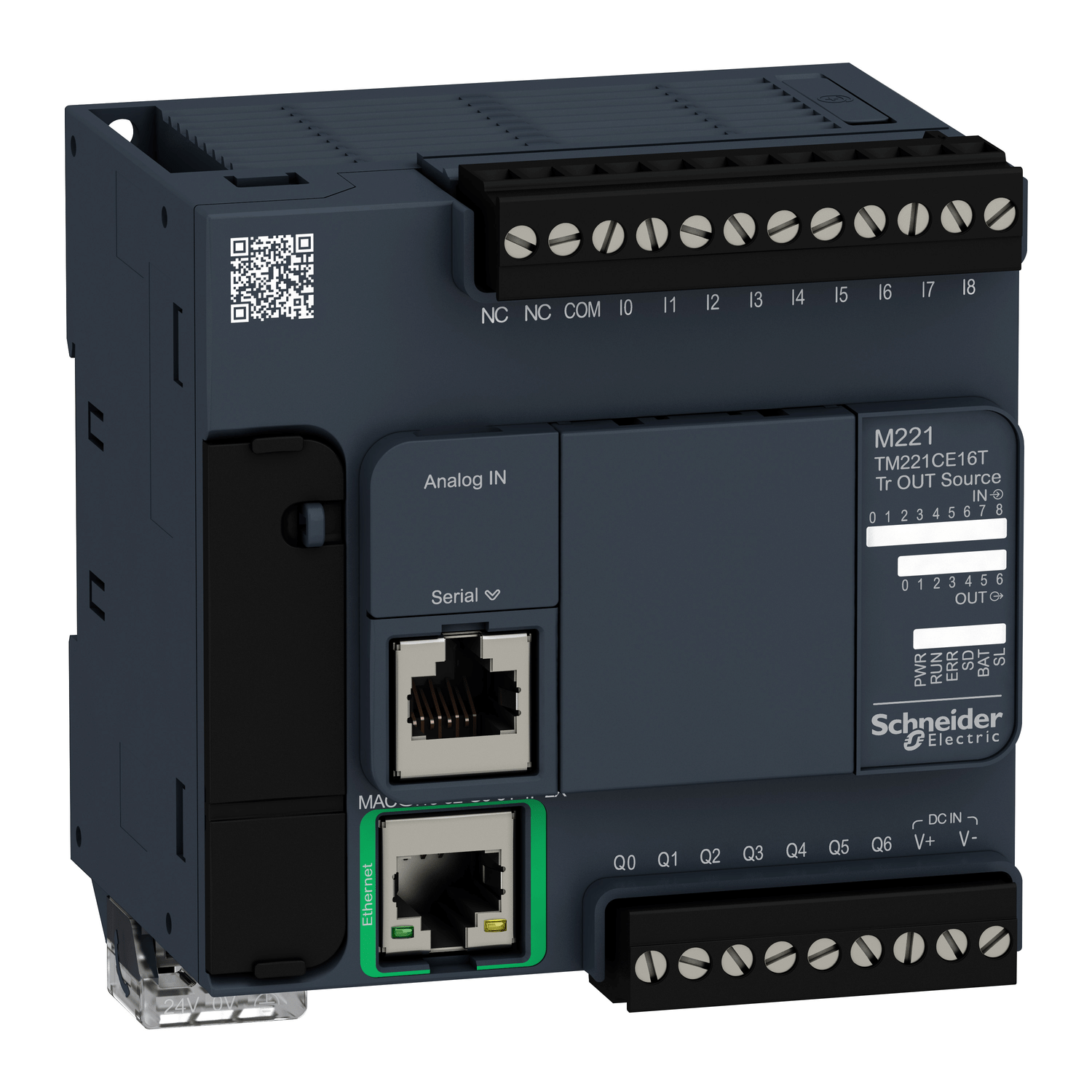

TM221CE16T - CONTROLADOR LOGICO PROGRAMAVEL M221 16IO
Cod. do Produto: 18513-
R$ 6.216,75
Mais formas de pagamento
2x de R$ 3.108,38 sem juros no cartão de crédito
ou até 12x de R$ 630,02 no cartão de crédito
- R$ 5.781,58 à vista no pix (7% Desconto) Economize R$ 435,17
- R$ 5.905,91 à vista no boleto (5% Desconto) Economize R$ 310,84
Descrição do Produto
Especificações
| Linha de produto | Modicon M221 |
|---|---|
| Tipo de produto ou componente | Controlador lógico |
| tensão nominal de alimentação [Us] | 24 V CC |
| número de entrada digital | 9, entrada discreta 4 entrada rápida conforme IEC 61131-2, Tipo 1 |
| número de entrada analógica | 2 a 0..10 V |
| tipo de saída digital | Transistor |
| número de saída digital | 7 transistor 2 saída rápida |
| tensão de saída digital | 24 V CC |
| corrente de saída digital | 0,5 A |
| número de E/S digital | 16 |
|---|---|
| número de módulo de expansão I / O | 4 para saída do transistor 4 para saída do relé |
| limites de tensão de alimentação | 20,4…28,8 V |
| corrente de irrupção | 35 A |
| consumo de potência em W | 11 W a 24 V (com o número máximo de módulo de expansão I / O) 4,6 W a 24 V (sem módulo de expansão I / O) |
| corrente de saída da fonte de alimentação | 0,325 A 5 V para barramento de expansão 0,15 A 24 V para barramento de expansão |
| lógica de entrada digital | Coletor ou fonte (positivo/negativo) |
| tensão de entrada digital | 24 V |
| tipo de tensão de entrada digital | CC |
| Resolução da entrada analógica | 10 bits |
| valor LSB | 10 mV |
| tempo de conversão | 1 ms por tempo de ciclo + 1 controlador do canal para entrada analógica entrada analógica |
| sobrecarga permitida em entradas | +/- 30 V CC para 5 min (Máximo) para entrada analógica +/- 13 V CC (permanente) para entrada analógica |
| estado 1 de tensão garantido | >= 15 V para Entrada |
| estado de tensão 0 garantido | <= 5 V para Entrada |
| corrente de entrada digital | 7 mA para entrada discreta 5 mA para entrada rápida |
| impedância de entrada | 3.4 kOhm para entrada discreta 100 kOhm para entrada analógica 4,9 kOhm para entrada rápida |
| tempo de resposta | 35 mS desligar, I2...I5 terminais para Entrada 5 µs ligar, I0, I1, E6, E7 terminais para entrada rápida 35 mS ligar, outros terminais terminais para Entrada 5 µs desligar, I0, I1, E6, E7 terminais para entrada rápida 100 µs desligar, outros terminais terminais para Entrada 5 µs ligar desligar, Q0...Q1 terminais para Saída 50 µs ligar desligar, Q2...Q3 terminais para Saída 300 µs ligar desligar, outros terminais terminais para Saída |
| tempo de filtragem configurável | 0 ms para Entrada 3 ms para Entrada 12 ms para Entrada |
| lógica de saída digital | Lógica positiva (fonte) |
| maximum current per output common | 3,5 A |
| frequência de saída | 100 kHz para saída rápida (PWM / mode PLS) a Q0...Q1 5 kHz para Saída a Q2...Q3 0,1 kHz para Saída a Q4...Q6 |
| erro de precisão absoluta | +/- 1 % da plena carga para entrada analógica |
| maximum leakage current | 0,1 mA para saída do transistor |
| maximum voltage drop | <1 V |
| durabilidade mecânica | 20000000 ciclos para saída do transistor |
| maximum tungsten load | <12 W para saída e saída rápida |
| tipo de proteção | Proteção contra sobrecargas e curtos-circuitos a 1 A |
| tempo de reposição | 1 s reposição automática |
| capacidade de memória | 256 kB para aplicação do usuário e os dados RAM com 10000 instruções 256 kB para variáveis internas RAM |
| dados incluídos na cópia de segurança | 256 kB built-in memória flash para cópia de segurança dos aplicativos e dados |
| equipamento de armazenamento de dados | 2 GB Cartão SD (opcional) |
| tipo de bateria | BR2032 de lítio não-recarregáveis , duração da bateria: 4 ano(s) |
| hora de backup | 1 ano a 25 °C (pela interrupção do fornecimento de energia) |
| tempo de execução para 1 KInstruction | 0,3 ms para 10 ... 49 psi |
| execution time per instruction | 0.2 µs Booliano |
| exct time for event task | 60 µs tempo de resposta |
| tamanho máximo das áreas de objeto | 512% M bits de memória Contadores de 255% C 512% KW palavras constantes 255 temporizadores% TM 8,000% palavras de memória MW |
| clock em tempo real | Com |
| desvio de relógio | <= 30 s/mês a 25 °C |
| loop de regulação | Regulador PID ajustável até 14 voltas simultâneas |
| funções de posicionamento | Posição PTO 2 eixo(s)pulso/direção Modo (100 kHz) posição PTO 1 eixo(s)CW/CCW Modo (100 kHz) |
| Função disponível | PWM Gerador de frequência PLS |
| número de entrada da contagem | 4 entrada rápida (modo HSC) a 100 kHz 32 bits |
| counter function | Monofásico A/B Pulso/direção |
| tipo de conexão integrada | Porta USB com mini B USB 2.0 conector Ligação de série não isolada serial 1 com RJ45 conector e RS232/RS485 interface Ethernet com RJ45 conector |
| alimentação | (Serial)alimentação de ligação de série: 5 V, <200 mA |
| taxa de transmissão | 1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 15 m para RS485 1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 3 m para RS232 480 Mbit/s para USB |
| protocolo da porta de comunicação | Porta USB: USB - SoMachine-Network Ligação de série não isolada: Modbus "master"/"slave" - RTU/ASCII ou SoMachine-Network Ethernet |
| porta Ethernet | 10BASE-T/100BASE-TX 1 porta com 100 m cabo de cobre |
| Serviço de comunicação | Cliente Modbus TCP Cliente DHCP Dispositivo escravo Modbus TCP Servidor Modbus TCP Eth/IP adaptador |
| Sinalização local | 1 LED (Verde) para ENER 1 LED (Verde) para EXECUÇÃO 1 LED (Vermelho) para erro do módulo (ERR) 1 LED (Verde) para acesso ao cartão SD (SD) 1 LED (Vermelho) para BAT 1 LED por canal (Verde) para estado de E/S 1 LED (Verde) para SL Atividade de rede Ethernet (Verde) para ACT Link de rede Ethernet (Amarelo) para Ligação (Status de Ligação) |
| conexão elétrica | Bloco terminal de parafuso removívelpara entradas bloco terminal de parafuso removívelpara saídas bloco terminal, 3 terminaispara conexão de fonte de alimentação de 24 V CC Conector, 4 terminaispara entradas analógicas Mini B USB 2.0 Conectorpara um terminal de programação |
| maximum cable distance between devices | Cabo blindado: <10 m para entrada rápida Cabo não blindado: <30 m para Saída Cabo não blindado: <30 m para entrada digital Cabo não blindado: <1 m para entrada analógica Cabo blindado: <3 m para saída rápida |
| isolamento | Entre a entrada ea lógica interna a 500 V CA Entre a entrada rápida e lógica interna a 500 V CA Não isolados entre as entradas Entre a saída ea lógica interna a 500 V CA Não isolados entre a entrada analógica e lógica interna Não isolados entre entradas analógicas |
| gravação | CE |
| suporte de montagem | Calha top tipo chapéu TH35-15 conforme IEC 60715 Calha Tipo TH35-7.5 cartola conforme IEC 60715 Placa ou painel com kit de fixação |
| Altura | 90 mm |
| Profundidade | 70 mm |
| Largura | 95 mm |
| Peso líquido | 0,346 kg |
| Normas | EN/IEC 61010-2-201 EN/IEC 60664-1 EN/IEC 61131-2 |
|---|---|
| Certificações do produto | EAC DNV-GL RCM IACS E10 ABS cULus LR CSA |
| Característica do ambiente da aplicação | Localização comum e perigosa |
| resistência a descarga eletrostática | 8 kV No ar conforme EN/IEC 61000-4-2 4 kV No contato conforme EN/IEC 61000-4-2 |
| resistência a campos eletromagnéticos | 10 V/m 80 MHz ... 1 GHz conforme EN/IEC 61000-4-3 3 V/m 1.4 GHz ... 2 GHz conforme EN/IEC 61000-4-3 1 V/m 2..0,20,7 GHz conforme EN/IEC 61000-4-3 |
| resistência a campos magnéticos | 30 A/m 50/60 Hz conforme EN/IEC 61000-4-8 |
| resistência a transientes | 2 kV (linhas de energia) conforme EN/IEC 61000-4-4 2 kV (saída de relé) conforme EN/IEC 61000-4-4 1 kV (E/S) conforme EN/IEC 61000-4-4 1 kV (Ethernet line) conforme EN/IEC 61000-4-4 1 kV (ligação de série) conforme EN/IEC 61000-4-4 |
| resistência a sobretensão | 2 kV linhas de energia (AC) modo comum conforme EN/IEC 61000-4-5 2 kV saída de relé modo comum conforme EN/IEC 61000-4-5 1 kV E/S modo comum conforme EN/IEC 61000-4-5 1 kV Cabo blindado modo comum conforme EN/IEC 61000-4-5 0,5 kV linhas de energia (DC) modo diferencial conforme EN/IEC 61000-4-5 1 kV linhas de energia (AC) modo diferencial conforme EN/IEC 61000-4-5 1 kV saída de relé modo diferencial conforme EN/IEC 61000-4-5 0,5 kV linhas de energia (DC) modo comum conforme EN/IEC 61000-4-5 |
| resistência a perturbações por condução, induzidas por campos de radiofrequência | 10 V 0,15...80 MHz conforme EN/IEC 61000-4-6 3 V 0,1 ... 80 MHz conforme especificação Marine (LR, ABS, DNV, GL) 10 V frequência local (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) conforme especificação Marine (LR, ABS, DNV, GL) |
| emissão eletromagnética | Emissões conduzidas - nível de teste: 79 dBμV / m QP / 66 dBμV / m AV ( linhas de energia (AC)) a 0,15…0,5 MHz conforme EN/IEC 55011 Emissões conduzidas - nível de teste: 73 dBμV / m QP / 60 dBμV / m AV ( linhas de energia (AC)) a 0,5…300 MHz conforme EN/IEC 55011 Emissões conduzidas - nível de teste: 120 ... 69 dBμV / m QP ( linhas de energia) a 10…150 kHz conforme EN/IEC 55011 Emissões conduzidas - nível de teste: 63 dBμV / m QP ( linhas de energia) a 1,5…30 MHz conforme EN/IEC 55011 Radiação - nível de teste: 40 dBμV / m QP Classe A ( 10 m) a 30…230 MHz conforme EN/IEC 55011 Emissões conduzidas - nível de teste: 79 ... 63 dBμV / m QP ( linhas de energia) a 150…1500 kHz conforme EN/IEC 55011 Radiação - nível de teste: 47 dBμV / m QP Classe A ( 10 m) a 200…1000 MHz conforme EN/IEC 55011 |
| imunidade a micro interrupção | 10 ms |
| temperatura ambiente do ar para funcionamento | -10…55 °C (instalação horizontal) -10…35 °C (instalação vertical) |
| Temperatura ambiente para armazenamento | -25…70 °C |
| umidade relativa | 10…95 %, Sem condensação (em operação) 10…95 %, Sem condensação (em armazenamento) |
| grau de proteção IP | IP20 com tampa de proteção colocada |
| Grau de poluição | <= 2 |
| Altitude de funcionamento | 0...2000 m |
| altitude de armazenamento | 0…3000 m |
| resistência à vibração | 3,5 mm a 5…8,4 Hz ligar trilho simétrico 3,5 mm a 5…8,4 Hz ligar painel de montagem 1 gn a 8,4…150 Hz ligar trilho simétrico 1 gn a 8,4…150 Hz ligar painel de montagem |
| resistência ao choque | 147 m/s² para 11 ms |
