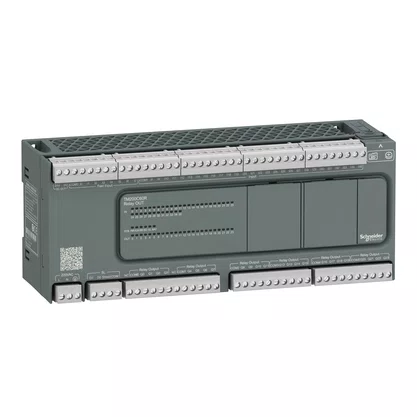

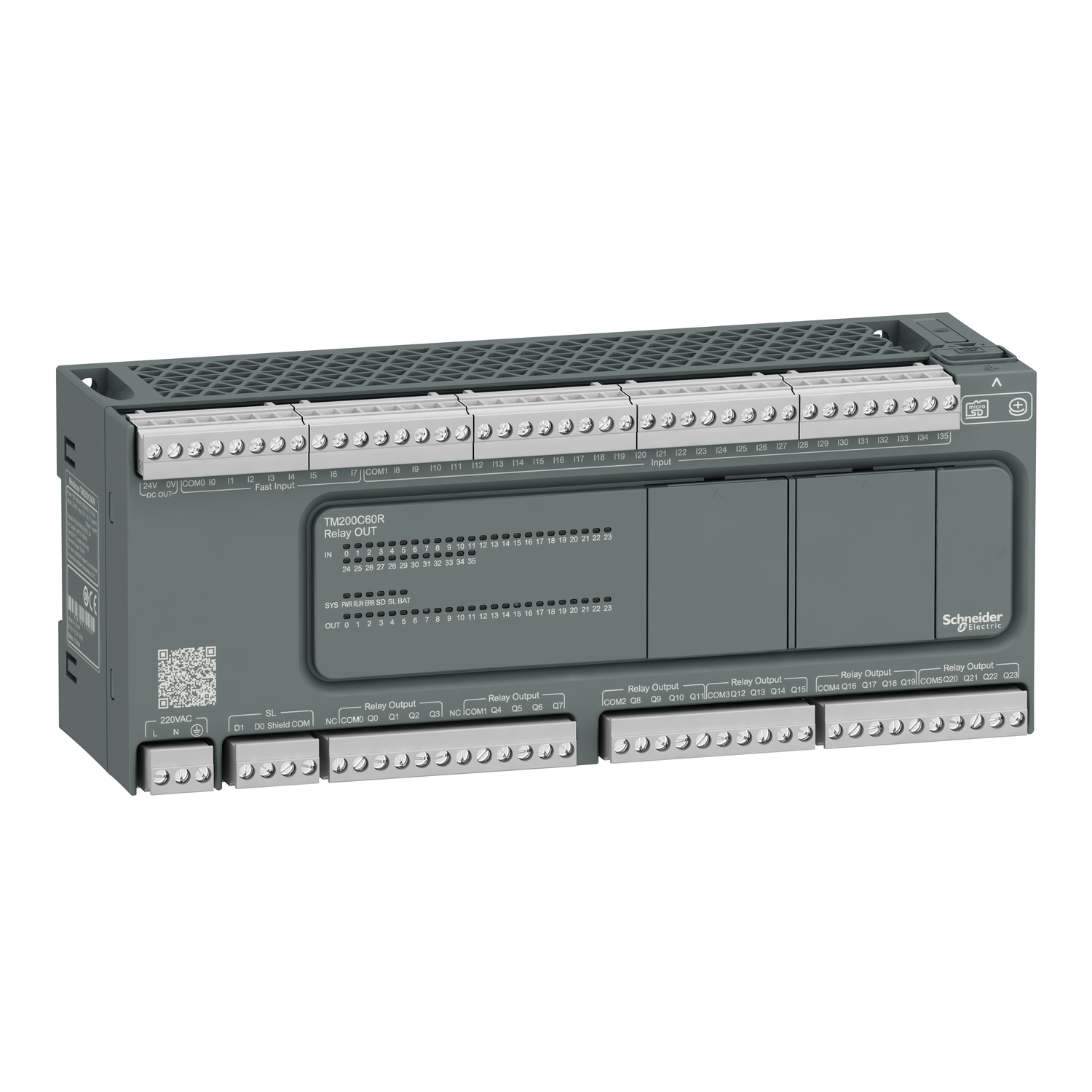

TM200C60R - Controlador Logico Programavel M200 36di 24do Rele - 110/220vca
Cod. do Produto: 18498-
Contate-nos para Detalhes Exclusivos!
Descrição do Produto
Especificações
| Linha de produto | Easy Modicon M200 |
|---|---|
| Tipo de produto ou componente | Controlador lógico |
| tensão nominal de alimentação [Us] | 220 V CA |
| número de E/S digital | 60 |
| número de entrada digital | I2...I5: 4 entrada rápida I0, I1, E6, E7: 4 entrada de alta velocidade I8...I35: 28 entrada normal |
| número de saída digital | 24 relé |
| tensão de entrada digital | 24 V |
| tipo de tensão de entrada digital | CC |
| corrente de entrada digital | 7 mA para Entrada |
| lógica de entrada digital | Coletor ou fonte (positivo/negativo) type 1 conforme EN/IEC 61131-2 |
| tensão de saída digital | 24 V CC 220 V CA |
| corrente de saída digital | 2 A |
| tipo de saída digital | Relé normalmente aberto |
| consumo de potência em VA | 61…74 VA a 100...240 V CA (with max I/O) |
| número de módulo de expansão I / O | 4 com 128 saída discreta(s) para saída do transistor 4 com 88 saída discreta(s) para saída do relé |
|---|---|
| limites de tensão de alimentação | 85…264 V |
| corrente de irrupção | 50 A |
| estado 1 de tensão garantido | >= 15 V para Entrada |
| estado de tensão 0 garantido | <= 5 V para Entrada |
| impedância de entrada | 3.3 kOhm para entrada discreta |
| tempo de resposta | 10 ms ligar, Q0...Q23 terminais para Saída 10 ms desligar, Q0...Q23 terminais para Saída 5 µs desligar, I0, I1, E6, E7 terminais para entrada de alta velocidade 5 µs ligar, I0, I1, E6, E7 terminais para entrada de alta velocidade 100 µs desligar, I2...I5 terminais para entrada rápida 35 mS ligar, I2...I5 terminais para entrada rápida 100 µs desligar, I8...I13 terminais para entrada normal 35 mS ligar, I8...I13 terminais para entrada normal 125 µs desligar, I14...I35 terminais para entrada normal 55 µs ligar, I14...I35 terminais para entrada normal |
| tempo de filtragem configurável | 0 ms para Entrada 3 ms para Entrada 12 ms para Entrada |
| limites da tensão de saída | 30 V CC 250 V CA |
| maximum current per output common | 4 A a COM 2 4 A a COM 0 4 A a COM 1 4 A a COM 3 4 A a COM 4 4 A a COM 5 |
| durabilidade elétrica | 100000 ciclos CA-12, 240 V, 480 VA, resistivo 100000 ciclos CC-12, 24 V, 48 W, resistivo |
| frequência de comutação | 0.1 Hz com carga máxima |
| durabilidade mecânica | 20000000 ciclos para saída do relé |
| carga mínima | 10 mA a 5 V CC para saída do relé |
| capacidade de memória | 512 byte interno flash para backup de programas |
| equipamento de armazenamento de dados | 32 GB cartão micro SD (opcional) |
| tipo de bateria | BR2032 Li-CFx (Lithium-Carbon Monofluoride) , duração da bateria: 5 ano(s) |
| hora de backup | 3 years a 25 °C (pela interrupção do fornecimento de energia) |
| tempo de execução para 1 KInstruction | 0,3 ms para 10 ... 49 psi |
| execution time per instruction | 0.2 µs Booliano |
| exct time for event task | 60 µs tempo de resposta |
| desvio de relógio | <= 90 s/month a 25 °C |
| loop de regulação | Regulador PID ajustável até 14 voltas simultâneas |
| tipo do sinal de controle | Quadrature (x1, x2, x4) a 100 kHz para entrada rápida (modo HSC) Pulso/direção a 100 kHz para entrada rápida (modo HSC) Monofásico a 100 kHz para entrada rápida (modo HSC) CW/CCW a 100 kHz para entrada rápida (modo HSC) |
| número de entrada da contagem | 4 entrada rápida (modo HSC) a 100 kHz 32 bits |

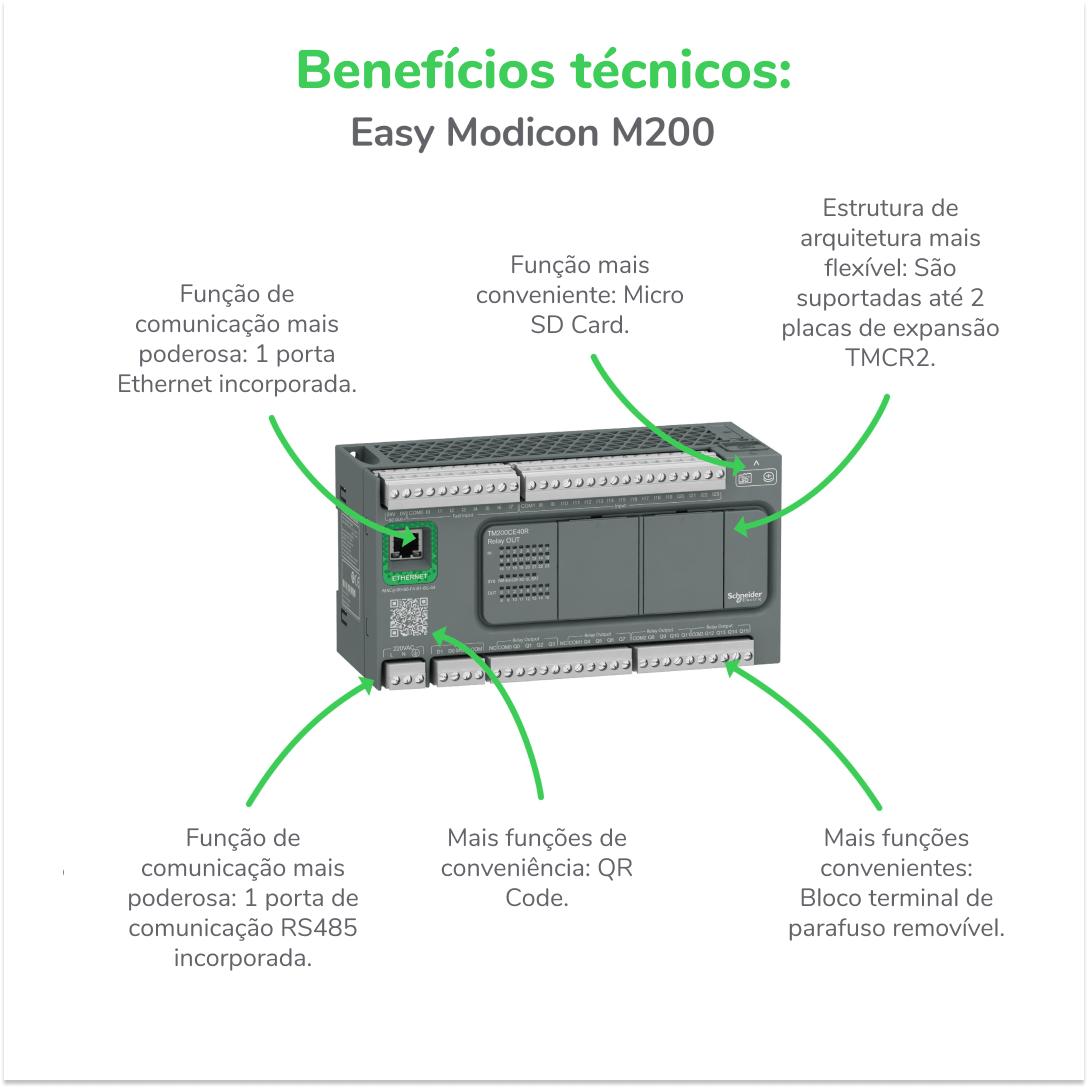

| tipo de conexão integrada | Porta USB com mini B USB 2.0 conector Ligação de série não isolada serial 1 com bloco terminal conector e RS485 interface Ligação de série não isolada serial 2 com bloco terminal conector e RS232/RS485 interface TCP/IP Modbus Ethernet Ethernet com RJ45 conector e 1 porta Ethernet 10/100BASE-T interface Isolated serial link serial 2 com bloco terminal conector e RS485 interface |
| taxa de transmissão | 1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 15 m para RS485 1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 3 m para RS232 12 Mbit/s para USB |
| protocolo da porta de comunicação | Porta USB: USB - SoMachine-Network Ligação de série não isolada: Modbus "master"/"slave" - RTU/ASCII ou SoMachine-Network |
| Sinalização local | 1 LED (Verde) para ENER 1 LED (Verde) para EXECUÇÃO 1 LED (Vermelho) para erro do módulo (ERR) 1 LED (Verde) para acesso ao cartão SD (SD) 1 LED (Vermelho) para BAT 1 LED (Verde) para SL1 1 LED por canal (Verde) para estado de E/S |
| conexão elétrica | Mini B USB 2.0 Conectorpara um terminal de programação Removível bloco terminal de parafusospara entradas Removível bloco terminal de parafusospara saídas Removível bloco terminal de parafusos, 4 terminal(is)for connecting the serial link1 Removível bloco terminal de parafusos, 3 terminal(is)para conexão da alimentação de 100-240 V CA |
| maximum cable distance between devices | Cabo não blindado: <50 m para Entrada Cabo blindado: <10 m para entrada rápida Cabo blindado: <10 m para entrada de alta velocidade Cabo não blindado: <150 m para Saída |
| isolamento | Não isolados entre as entradas Entre a saída ea lógica interna a 1780 V CA Entre os grupos de saída a 1780 V CA Entre a oferta ea lógica interna a 1780 V CA Entre a entrada ea lógica interna a 500 V CA Entre a entrada rápida e lógica interna a 500 V CA Entre grupos de entrada a 500 V CA |
| fonte de alimentação do sensor | 24 V CC a 300 mA fornecido pelo controlador |
| gravação | CE |
| suporte de montagem | Calha top tipo chapéu TH35-15 conforme IEC 60715 Placa ou painel com kit de fixação Tipo TH35-7.5 cartola conforme IEC 60715 |
| Altura | 90 mm |
| Profundidade | 70 mm |
| Largura | 225 mm |
| Peso líquido | 0,7 kg |
| grau de proteção IP | IP20 com tampa de proteção colocada |
|---|---|
| Normas | EN/IEC 61131-2 EN/IEC 61010-2-201 |
| Compatibilidade eletromagnética | Teste de imunidade contra descarga eletrostática - nível de teste: 8 kV (descarga de ar) conforme EN/IEC 61000-4-2 Teste de imunidade contra descarga eletrostática - nível de teste: 6 kV (descarga de contato) conforme EN/IEC 61000-4-2 Susceptibilidade a campos eletromagnéticos - nível de teste: 10 V/m (80 MHz...3 GHz) conforme EN/IEC 61000-4-3 Campo magnético na frequência de potência - nível de teste: 30 A/m conforme EN/IEC 61000-4-8 Teste de imunidade contra transientes / rajadas elétricas - nível de teste: 2 kV (linhas de energia) conforme EN/IEC 61000-4-4 Teste de imunidade contra transientes / rajadas elétricas - nível de teste: 2 kV (saída de relé) conforme EN/IEC 61000-4-4 Teste de imunidade contra transientes / rajadas elétricas - nível de teste: 1 kV (E/S) conforme EN/IEC 61000-4-4 Teste de imunidade contra transientes / rajadas elétricas - nível de teste: 1 kV (ligação de série) conforme EN/IEC 61000-4-4 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 1 kV (linhas de energia (DC)) conforme EN/IEC 61000-4-5 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 2 kV (linhas de energia (AC)) conforme EN/IEC 61000-4-5 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 2 kV (saída de relé) conforme EN/IEC 61000-4-5 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 1 kV (E/S) conforme EN/IEC 61000-4-5 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 1 kV (Cabo blindado) conforme EN/IEC 61000-4-5 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 0,5 kV (linhas de energia (DC)) conforme EN/IEC 61000-4-5 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 1 kV (linhas de energia (AC)) conforme EN/IEC 61000-4-5 Perturbações de RF por condução - nível de teste: 10 V (0,15...80 MHz) conforme EN/IEC 61000-4-6 Emissão conduzida - nível de teste: 79 dBμV / m QP / 66 dBμV / m AV (linhas de energia (AC)) conforme EN/IEC 55011 Emissão conduzida - nível de teste: 73 dBμV / m QP / 60 dBμV / m AV (linhas de energia (AC)) conforme EN/IEC 55011 Emissão irradiada - nível de teste: 40 dBμV / m QP (10 m)Classe A conforme EN/IEC 55011 Emissão irradiada - nível de teste: 47 dBμV / m QP (10 m)Classe A conforme EN/IEC 55011 Teste de imunidade contra transientes / rajadas elétricas - nível de teste: 1 kV (Ethernet line) conforme EN/IEC 61000-4-4 |
| resistência ao choque | 15 gn para 11 ms 30 gn para 6 ms |
| imunidade a micro interrupção | 10 ms |
| resistência à vibração | 3,5 mm a 5…8,4 Hz ligar trilho simétrico 1 gn a 8,4…150 Hz ligar trilho simétrico 3,5 mm a 5…8,7 Hz ligar painel de montagem 2 gn a 8,7…150 Hz ligar painel de montagem |
| umidade relativa | 10…95 %, Sem condensação (em operação) 10…95 %, Sem condensação (em armazenamento) |
| temperatura ambiente do ar para funcionamento | 0…55 °C (instalação horizontal) |
| Temperatura ambiente para armazenamento | -25…70 °C |
| Grau de poluição | <= 2 |
| Altitude de funcionamento | 0...2000 m |
| altitude de armazenamento | 0…3000 m |
