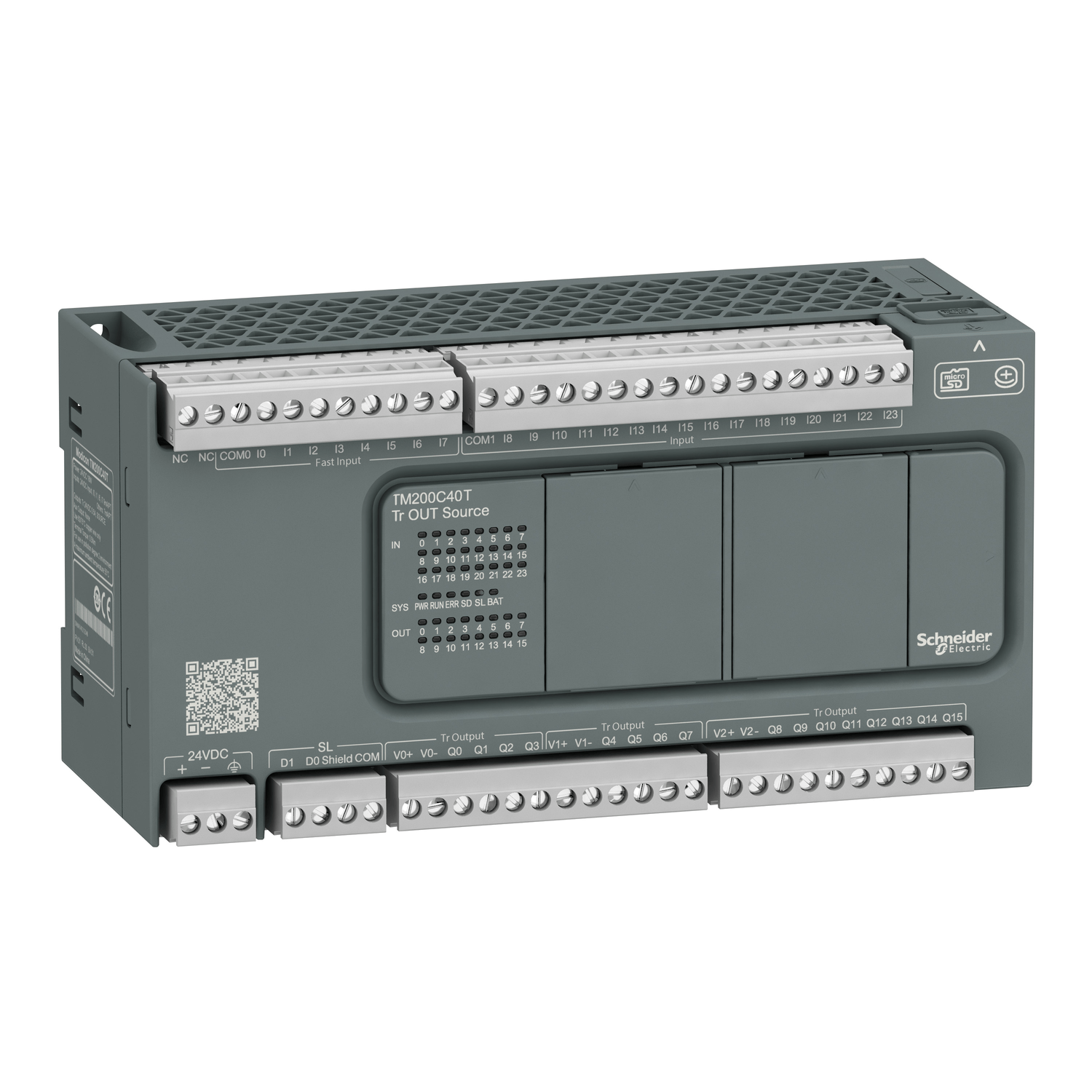

TM200C40T - Controlador Logico Programavel M200 24di 16do Pnp - 24vcc
Cod. do Produto: 18497-
Contate-nos para Detalhes Exclusivos!
Descrição do Produto
Especificações
| Linha de produto | Easy Modicon M200 |
|---|---|
| Tipo de produto ou componente | Controlador lógico |
| tensão nominal de alimentação [Us] | 24 V CC |
| número de E/S digital | 40 |
| número de entrada digital | I2...I5: 4 entrada rápida I0, I1, E6, E7: 4 entrada de alta velocidade I8...I23: 16 entrada normal |
| número de saída digital | Q0...Q1: 2 fast output (PLS/PWM/PTO mode) Q2...Q15: 14 saída do transistor |
| tensão de entrada digital | 24 V |
| tipo de tensão de entrada digital | CC |
| corrente de entrada digital | 7 mA para Entrada |
| lógica de entrada digital | Coletor ou fonte (positivo/negativo) type 1 conforme EN/IEC 61131-2 |
| tensão de saída digital | 24 V CC |
| corrente de saída digital | 0,5 A |
| tipo de saída digital | Transistor |
| lógica de saída digital | Lógica positiva (fonte) |
| consumo de potência em W | 18 W a 24 V CC (with max I/O) |
| número de módulo de expansão I / O | 4 com 64 saída discreta(s) para saída do relé 4 com 144 saída discreta(s) para saída do transistor |
|---|---|
| limites de tensão de alimentação | 20,4…28,8 V |
| corrente de irrupção | 35 A |
| estado 1 de tensão garantido | >= 15 V para Entrada |
| estado de tensão 0 garantido | <= 5 V para Entrada |
| impedância de entrada | 3.3 kOhm para entrada discreta |
| tempo de resposta | 35 mS ligar, I2...I5 terminais para Entrada 100 µs desligar, I2...I5 terminais para Entrada 5 µs ligar, I0, I1, E6, E7 terminais para entrada rápida 5 µs desligar, I0, I1, E6, E7 terminais para entrada rápida 35 mS ligar, I8...I13 terminais para Entrada 100 µs desligar, I8...I13 terminais para Entrada 55 µs ligar, I14...I23 terminais para Entrada 125 µs desligar, I14...I23 terminais para Entrada 1 ms ligar, Q0...Q15 terminais para Saída 1 ms desligar, Q0...Q15 terminais para Saída |
| tempo de filtragem configurável | 0 ms para Entrada 3 ms para Entrada 12 ms para Entrada |
| maximum current per output common | 2 A a COM 0 2 A a COM 1 4 A a COM 2 |
| frequência de saída | 100 kHz para saída rápida (PWM / mode PLS) a Q0...Q1 |
| maximum leakage current | 0,1 mA para saída do transistor |
| maximum voltage drop | <1 V |
| maximum tungsten load | <12 W para saída e saída rápida |
| tipo de proteção | Proteção contra sobrecargas e curtos-circuitos a 2 A |
| tempo de reposição | 1 s reposição automática |
| capacidade de memória | 512 byte interno flash para backup de programas |
| equipamento de armazenamento de dados | 32 GB cartão micro SD (opcional) |
| tipo de bateria | BR2032 Li-CFx (Lithium-Carbon Monofluoride) , duração da bateria: 5 ano(s) |
| hora de backup | 3 years a 25 °C (pela interrupção do fornecimento de energia) |
| tempo de execução para 1 KInstruction | 0,3 ms para 10 ... 49 psi |
| execution time per instruction | 0.2 µs Booliano |
| exct time for event task | 60 µs tempo de resposta |
| desvio de relógio | <= 90 s/month a 25 °C |
| loop de regulação | Regulador PID ajustável até 14 voltas simultâneas |
| funções de posicionamento | PWM/PLS 2 canal(is) a 100 kHz |
| tipo do sinal de controle | Quadrature (x1, x2, x4) a 100 kHz para entrada rápida (modo HSC) Pulso/direção a 100 kHz para entrada rápida (modo HSC) Monofásico a 100 kHz para entrada rápida (modo HSC) CW/CCW a 100 kHz para entrada rápida (modo HSC) |
| número de entrada da contagem | 4 entrada rápida (modo HSC) a 100 kHz 32 bits |
| tipo de conexão integrada | Porta USB com mini B USB 2.0 conector Ligação de série não isolada serial 1 com bloco terminal conector e RS485 interface Ligação de série não isolada serial 2 com bloco terminal conector e RS232/RS485 interface Isolated serial link serial 2 com bloco terminal conector e RS485 interface |
| taxa de transmissão | 1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 15 m para RS485 1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 3 m para RS232 12 Mbit/s para USB |
| protocolo da porta de comunicação | Porta USB: USB - SoMachine-Network Ligação de série não isolada: Modbus "master"/"slave" - RTU/ASCII ou SoMachine-Network |
| Sinalização local | 1 LED (Verde) para ENER 1 LED (Verde) para EXECUÇÃO 1 LED (Vermelho) para erro do módulo (ERR) 1 LED (Verde) para acesso ao cartão SD (SD) 1 LED (Vermelho) para BAT 1 LED (Verde) para SL1 1 LED por canal (Verde) para estado de E/S |
| conexão elétrica | Mini B USB 2.0 Conectorpara um terminal de programação Removível bloco terminal de parafusospara entradas Removível bloco terminal de parafusospara saídas Removível bloco terminal de parafusos, 3 terminal(is)para conexão de fonte de alimentação de 24 V CC Removível bloco terminal de parafusos, 4 terminal(is)for connecting the serial link1 |
| maximum cable distance between devices | Cabo não blindado: <50 m para Entrada Cabo blindado: <10 m para entrada rápida Cabo blindado: <10 m para entrada de alta velocidade Cabo não blindado: <150 m para Saída |
| isolamento | Não isolados entre as entradas Entre a entrada ea lógica interna a 500 V CA Entre a entrada rápida e lógica interna a 500 V CA Entre grupos de entrada a 500 V CA Entre a saída ea lógica interna a 500 V CA Entre os grupos de saída a 500 V CA Entre a oferta ea lógica interna a 500 V CC |
| gravação | CE |
| suporte de montagem | Calha top tipo chapéu TH35-15 conforme IEC 60715 Placa ou painel com kit de fixação Tipo TH35-7.5 cartola conforme IEC 60715 |
| Altura | 90 mm |
| Profundidade | 70 mm |
| Largura | 175 mm |
| Peso líquido | 0,522 kg |
| grau de proteção IP | IP20 com tampa de proteção colocada |
|---|---|
| Normas | EN/IEC 61131-2 EN/IEC 61010-2-201 |
| Compatibilidade eletromagnética | Teste de imunidade contra descarga eletrostática - nível de teste: 8 kV (descarga de ar) conforme EN/IEC 61000-4-2 Teste de imunidade contra descarga eletrostática - nível de teste: 6 kV (descarga de contato) conforme EN/IEC 61000-4-2 Susceptibilidade a campos eletromagnéticos - nível de teste: 10 V/m (80 MHz...3 GHz) conforme EN/IEC 61000-4-3 Campo magnético na frequência de potência - nível de teste: 30 A/m conforme EN/IEC 61000-4-8 Teste de imunidade contra transientes / rajadas elétricas - nível de teste: 2 kV (linhas de energia) conforme EN/IEC 61000-4-4 Teste de imunidade contra transientes / rajadas elétricas - nível de teste: 2 kV (saída de relé) conforme EN/IEC 61000-4-4 Teste de imunidade contra transientes / rajadas elétricas - nível de teste: 1 kV (E/S) conforme EN/IEC 61000-4-4 Teste de imunidade contra transientes / rajadas elétricas - nível de teste: 1 kV (ligação de série) conforme EN/IEC 61000-4-4 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 1 kV (linhas de energia (DC)) conforme EN/IEC 61000-4-5 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 2 kV (linhas de energia (AC)) conforme EN/IEC 61000-4-5 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 2 kV (saída de relé) conforme EN/IEC 61000-4-5 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 1 kV (E/S) conforme EN/IEC 61000-4-5 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 1 kV (Cabo blindado) conforme EN/IEC 61000-4-5 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 0,5 kV (linhas de energia (DC)) conforme EN/IEC 61000-4-5 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 1 kV (linhas de energia (AC)) conforme EN/IEC 61000-4-5 Perturbações de RF por condução - nível de teste: 10 V (0,15...80 MHz) conforme EN/IEC 61000-4-6 Emissão conduzida - nível de teste: 79 dBμV / m QP / 66 dBμV / m AV (linhas de energia (AC)) conforme EN/IEC 55011 Emissão conduzida - nível de teste: 73 dBμV / m QP / 60 dBμV / m AV (linhas de energia (AC)) conforme EN/IEC 55011 Emissão irradiada - nível de teste: 40 dBμV / m QP (10 m)Classe A conforme EN/IEC 55011 Emissão irradiada - nível de teste: 47 dBμV / m QP (10 m)Classe A conforme EN/IEC 55011 |
| resistência ao choque | 15 gn para 11 ms 30 gn para 6 ms |
| imunidade a micro interrupção | 2 ms |
| resistência à vibração | 3,5 mm a 5…8,4 Hz ligar trilho simétrico 1 gn a 8,4…150 Hz ligar trilho simétrico 3,5 mm a 5…8,7 Hz ligar painel de montagem 2 gn a 8,7…150 Hz ligar painel de montagem |
| umidade relativa | 10…95 %, Sem condensação (em operação) 10…95 %, Sem condensação (em armazenamento) |
| temperatura ambiente do ar para funcionamento | 0…55 °C (instalação horizontal) |
| Temperatura ambiente para armazenamento | -25…70 °C |
| Grau de poluição | <= 2 |
| Altitude de funcionamento | 0...2000 m |
| altitude de armazenamento | 0…3000 m |
