Descrição do Produto

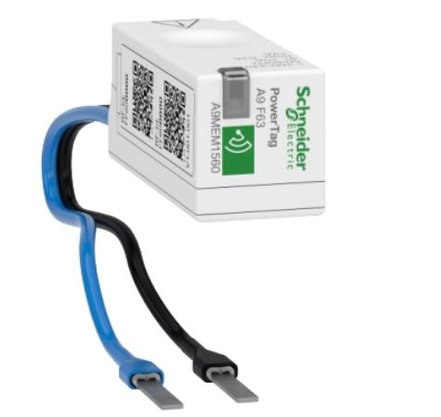

Sensor Energia POWERTAG ACTI9 1PN 63A FLEX | Schneider Electric
A9MEM1560
Descrição
Este PowerTag Energy F63 1P+N é um sensor de energia de comunicação sem fio. Com seu design Flex, é dedicado a dispositivos 1P+N, classificação menor ou igual a 63A. Ele deve estar associado a um concentror ou gateway para fornecer monitoramento e diagnóstico do circuito até o nível de carga. Ele foi projetado especificamente para aplicativos de Gerenciamento de Energia, Monitoramento de Carga e Disponibilidade de Energia. Ele incorpora medições precisas em tempo real de energia ativa, potência ativa, corrente, tensão e fator de potência. Em caso de falta de energia, envia um alarme de perda de tensão e o valor de corrente por fase antes de ser desenergizado. PowerTag Energy 63A está em conformidade com a norma IEC 61557-12. É um PMD-I/DD/K55/1. A categoria Desempenho é Classe 1. A corrente máxima Imax é 63A. A corrente da Base Ib é 10A. A corrente de saturação é 130A. A corrente de partida Ist é 40mA. A tensão nominal Un é fase-neutro 200VAC a 240VAC +/- 20%. O consumo máximo é inferior ou igual a 1VA. A cor do produto é branca (RAL9003). O peso é 16g. O grau de proteção é IP20 e IK05 A temperatura de operação está entre -25°C a +60°C. A temperatura de armazenamento está entre -40°C a +85°C.
Especificações
|
Range of product |
PowerLogic |
|
Nome do produto |
PowerTag A9 F63 |
|
Tipo de produto ou componente |
Energy sensor |
|
Poles |
1P + N |
|
Maximum current [Imax] |
63 A |
|
[Ib] basic current |
10 A |
|
starting current |
40 mA |
|
corrente de saturação |
130 A |
|
aplicação específica do produto |
Alocação de custos Load monitoring Circuit monitoring Overload alarm Energy management |
|
compatibilidade do produto |
Acti9 Smartlink SI B Acti9 Smartlink SI D Acti9 PowerTag Link C Acti9 PowerTag Link Acti9 PowerTag Link HD Harmony Hub Wiser IP module EcoStruxure Panel Server Universal EcoStruxure Panel Server Advanced PrismaSet Active |
|
compatibilidade de gama |
Acti 9 Acti9 iCV40 Acti 9 Vigi iC40 Acti 9 Vigi iC60 Acti 9 Acti9 iDD40 XA Acti 9 Acti9 iCV40 XA Acti 9 Vigi iDT40 |
|
Tipo de medição |
Energia ativa Corrente Tensão Fator de potência Potência ativa |
|
classe de precisão |
Classe 1 Corrente para IEC 61557-12 Classe 0.2 Tensão para IEC 61557-12 Classe 1 Potência ativa para IEC 61557-12 Classe 1 Energia ativa para IEC 61557-12 Classe 1 Fator de potência para IEC 61557-12 |
|
Local de montagem |
Top or bottom |
|
Suporte de montagem |
No disjuntor |
|
destino do produto |
Switchboard |
|
grau de proteção IP |
Voltage loss with measured current at voltage loss |
|
meio de suporte de transmissão |
Radiofrequência 2,4…2,4835 GHz conforme IEEE 802.15.4 |
|
potência máxima de emissão |
10 MW |
|
modo de montagem |
Por parafusos (terminais) |
|
Electrical connection (voltage sensing & power supply) |
Fios Com a extremidade do cabo |
|
seção transversal do cabo |
1 rígido cabo1,5…16 mm² 2 entrelaçado cabo1,5…2,5 mm² 2 rígido cabo1,5…2,5 mm² 1 entrelaçado cabo1,5…16 mm² |
|
comprimento do cabo |
0,25 m |
|
supply voltage |
200...240 V CA, +/- 20 % |
|
composição de cabos |
1 x 0.33 mm² |
|
Frequência da rede |
50 Hz 60 Hz |
|
Maximum power consumption |
1 VA |
|
Normas |
IEC 61557-12 IEC 61010-1 IEC 61010-2-030 IEC 61326-1 ETSI EN 300 328 ETSI EN 301 487-1 |
|
altura |
Elemento do sensor: 20 mm |
|
largura |
Elemento do sensor: 18 mm |
|
profundidade |
Elemento do sensor: 44,5 mm |
|
Peso líquido |
16 g |
|
cor |
Branco (RAL 9003) |
|
etiquetas de qualidade |
CE |
|
Diretivas |
2014/53 / UE - diretiva de equipamento de rádio |
|
Altitude de funcionamento |
0...2000 m |
|
Temperatura ambiente para funcionamento |
-25…60 °C |
|
Temperatura ambiente para armazenamento |
-40…85 °C |
|
categoria de sobretensão |
III conforme IEC 61010-1 |
|
Measurement category |
Category III para IEC 61010-2-030 |
|
Grau de proteção IP |
IP20 conforme IEC 60529 |
|
Grau de proteção IK |
IK05 |
|
grau de poluição |
3 |
|
umidade relativa |
0…95 % a 45 °C conforme IEC 60721-3-3 |
|
resistência à vibração |
3M4 conforme IEC 60721-3-3 |
|
Compatibilidade eletromagnética |
Industrial electromagnetic environment conforme IEC 61326-1 EMC irradiada conforme ETSI EN 301 489-17 Emissão eletromagnética conforme IEC 62311 |
|
environmental characteristics |
À prova de poeira classe 3S3 para IEC 60721-3-3 Nevoeiro salino classe 3C2 para IEC 60721-3-3 Utilização para interior |
