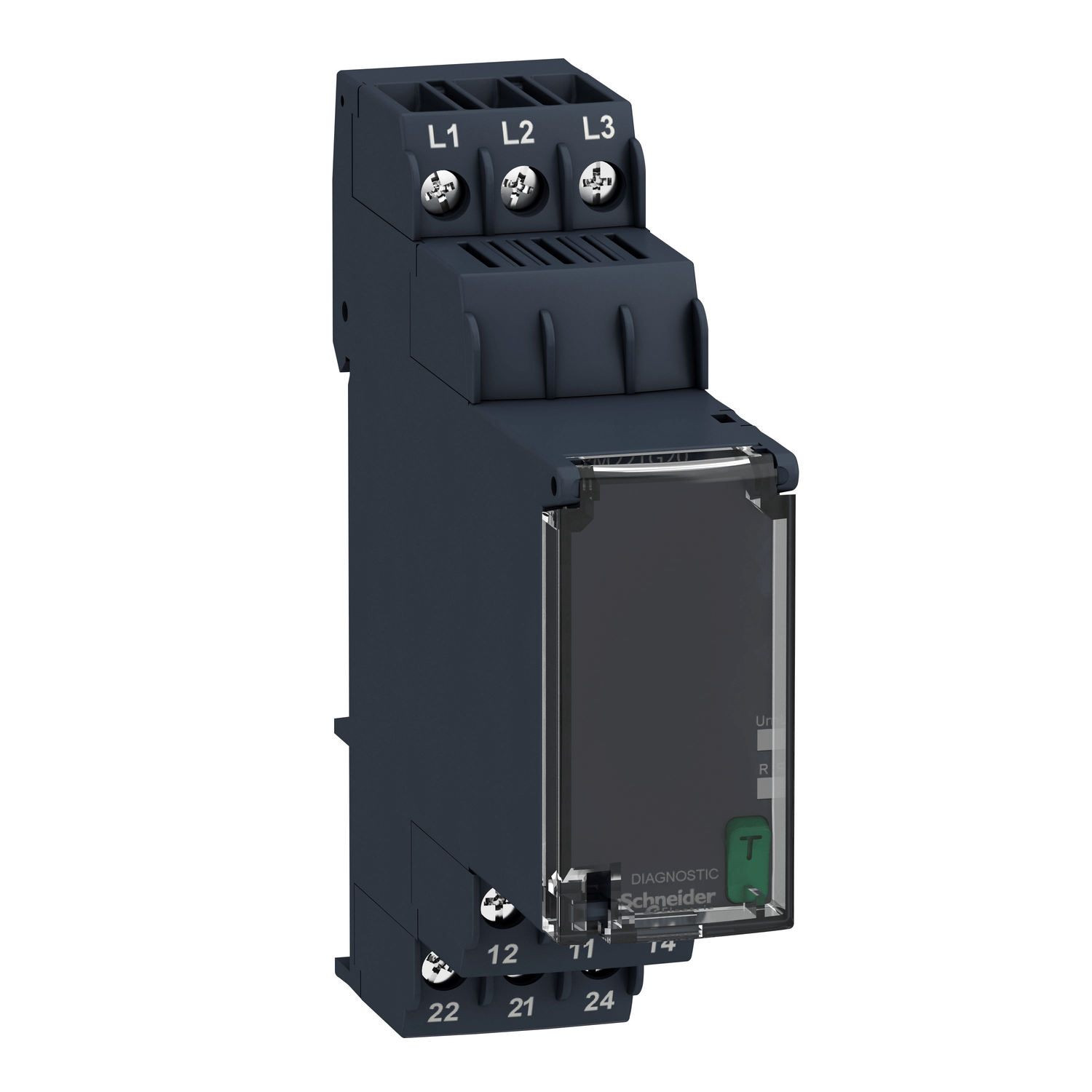

RM22TG20 - Rele Ff. E Seq. Fase 208-480vac
Cod. do Produto: 16525-
R$ 343,39
Mais formas de pagamento
1x de R$ 343,39 no cartão de crédito
- R$ 319,35 à vista no pix (7% Desconto) Economize R$ 24,04
- R$ 326,22 à vista no boleto (5% Desconto) Economize R$ 17,17
Descrição do Produto
Especificações
| Linha de produto | Relés de Controle Zelio |
|---|---|
| Tipo de produto ou componente | Relé de controle trifásico |
| Tipo de relé | Relé de controle |
| Número de fases da rede | Trifásico |
| Relé | RM22TG |
| Parâmetros de monitoramento do relé | Sequência de fase Detecção de falha de fase (2 ou mais cortes de fase) |
| Tipo de atraso | Sem |
| capacidade de comutação em VA | 2000 VA |
| Faixa de Medição | 183...528 V Tensão CA |
| Tipo e composição dos contatos | 2 F/A |
| tempo de reset | 1500 ms na tensão máxima |
|---|---|
| Tensão de comutação máxima | 250 V CA |
| corrente de comutação mínima | 10 mA a 5 V CC |
| corrente de comutação máxima | 8 A CA |
| Tensão nominal de alimentação [Us] | 208 ... 480 V CA |
| limites de tensão de alimentação | 183…528 V CA |
| operating limits | 183...528 V CA |
| Potência Consumida (VA) | 15 VA a 48 V CA 60 Hz |
| limiar de detecção da tensão | < 100 V CA |
| supply voltage frequency | 50..60 Hz +/- 10 % |
| contatos de saída | 2 F/A |
| aumento de atraso na inicialização | 650 ms |
| tempo de resposta | <= 200 ms |
| categoria de sobretensão | III conforme IEC 60664-1 III conforme UL 508 |
| resistência de isolamento | > 100 MOhm a 500 V CC conforme IEC 60255-27 |
| posição de montagem | Qualquer posição |
| Conexões - terminais | Conexão por parafuso, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) Sólido Sem a extremidade do cabo Conexão por parafuso, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) Flexível Com a extremidade do cabo Conexão por parafuso, 1 x 0,5 ... 1 x 3,3 mm² (AWG 20...AWG 12) Sólido Sem a extremidade do cabo Conexão por parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) Flexível Com a extremidade do cabo |
| torque de aperto | 0,6…1 N.m conforme IEC 60947-1 |
| material do invólucro | Plástico autoextintor |
| LED de status de indicação | LED (Amarelo) Relé ligado LED (Verde) Ligar |
| suporte de montagem | Trilho DIN de 35 mm conforme EN/IEC 60715 |
| durabilidade elétrica | 100000 ciclos |
| durabilidade mecânica | 10000000 ciclos |
| categoria de uso | CA-15 conforme IEC 60947-5-1 CC-13 conforme IEC 60947-5-1 CA-1 conforme IEC 60947-4-1 CC-1 conforme IEC 60947-4-1 |
| dados de fiabilidade de segurança | MTTFd = 924,6 anos B10d = 850000 |
| Material de contatos | Sem cádmio |
| Largura | 22,5 mm |
| Peso líquido | 0,09 kg |
| imunidade a microquebras | 10 ms |
|---|---|
| Compatibilidade eletromagnética | Imunidade para ambientes residenciais, comerciais e industriais leves conforme EN/IEC 61000-6-1 Imunidade para ambientes industriais conforme EN/IEC 61000-6-2 Emissão padrão para ambientes residenciais, comerciais e industriais leves conforme EN/IEC 61000-6-3 Emissão padrão para ambientes industriais conforme EN/IEC 61000-6-4 Descarga eletrostática - nível de teste: 6 kV (descarga de contato)Nível 3 conforme IEC 61000-4-2 Descarga eletrostática - nível de teste: 8 kV (descarga de ar)Nível 3 conforme IEC 61000-4-2 Teste de imunidade ao campo eletromagnético de radiofrequência com radiação - nível de teste: 10 V/mNível 3 conforme IEC 61000-4-3 Teste de imunidade contra transientes / rajadas elétricas - nível de teste: 4 kV (direto)Nível 4 conforme IEC 61000-4-4 Teste de imunidade contra transientes / rajadas elétricas - nível de teste: 2 kV (acoplamento capacitivo)Nível 4 conforme IEC 61000-4-4 Surge immunity test - nível de teste: 4 kV (Modo comum)Nível 4 conforme IEC 61000-4-5 Surge immunity test - nível de teste: 2 kV (Modo diferencial)Nível 4 conforme IEC 61000-4-5 Emissões conduzidas e irradiadasgrupo de classe B 1 conforme CISPR 11 Emissões conduzidas e irradiadasClasse B conforme CISPR22 |
| Normas | EN / IEC 60255-1 |
| Certificações do produto | CE EAC RCM GL CSA UL CCC |
| Temperatura ambiente para armazenamento | -40…70 °C |
| Temperatura ambiente para funcionamento | -20…50 °C a 60 Hz -20…60 °C a 50 Hz CA/CC |
| umidade relativa | 93…97 % a 25…55 °C conforme IEC 60068-2-30 |
| resistência à vibração | 0,075 mm (f= 10…58,1 Hz) não está em funcionamento conforme IEC 60068-2-6 1 gn (f= 10…58,1 Hz) não está em funcionamento conforme IEC 60068-2-6 0,035 mm (f= 58,1…150 Hz) Em funcionamento conforme IEC 60068-2-6 0,5 gn (f= 58,1…150 Hz) Em funcionamento conforme IEC 60068-2-6 |
| resistência ao choque | 15 gn (duração = 11 ms) para não está em funcionamento conforme IEC 60068-2-27 5 gn (duração = 11 ms) para Em funcionamento conforme IEC 60068-2-27 |
| grau de proteção IP | IP20 conforme IEC 60529 (Terminais) IP40 conforme IEC 60529 (caixa) IP50 conforme IEC 60529 (Painel frontal) |
| grau de poluição | 3 conforme IEC 60664-1 3 conforme UL 508 |
| tensão de teste dielétrica | 2,5 kV CA 50 Hz, 1 min conforme IEC 60255-27 |
