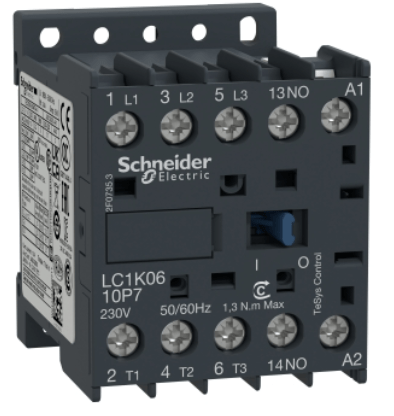

LC1K0610B7 - CONTATOR TRIPOLAR TESYS K 6A 1NA 24VCA
Cod. do Produto: 11807-
R$ 210,23
Mais formas de pagamento
1x de R$ 210,23 no cartão de crédito
- R$ 195,51 à vista no pix (7% Desconto) Economize R$ 14,72
- R$ 199,72 à vista no boleto (5% Desconto) Economize R$ 10,51
Descrição do Produto
Especificações
| linha | TeSys |
|---|---|
| Tipo de produto ou componente | Contator |
| Nome do produto | TeSys K |
| Nome abreviado do dispositivo | LC1K |
| Aplicação do dispositivo | Controle |
| aplicação do contator | Controle do motor |
| Categoria de uso | CA-4 CA-3 AC-3e |
|---|---|
| Descrição de polos | 3P |
| power pole contact composition | 3 NA |
| [Ue] tensão de operação nominal | Circuito de potência: 690 V CA 50/60 Hz Circuito de sinalização: <= 690 V CA 50/60 Hz |
| [Ie] corrente nominal de operação | 6 A a <= 440 V CA CA-3 para circuito de potência 6 A a <= 440 V CA AC-3e para circuito de potência |
| tipo do circuito de controle | CA a 50/60 Hz |
| [Uc] Tensão do circuito de controle | 24 V CA 50/60 Hz |
| alimentação do motor kW | 1,5 kW a 220..0,230 V CA 50/60 Hz CA-3 2,2 kW a 380...415 V CA 50/60 Hz CA-3 3 kW a 440 V CA 50/60 Hz CA-3 3 kW a 480 V CA 50/60 Hz CA-3 3 kW a 500 ... 600 V CA 50/60 Hz CA-3 3 kW a 660...690 V CA 50/60 Hz CA-3 1,5 kW a 400 V CA 50/60 Hz CA-4 1,5 kW a 220..0,230 V CA 50/60 Hz AC-3e 2,2 kW a 380...415 V CA 50/60 Hz AC-3e 3 kW a 440 V CA 50/60 Hz AC-3e 3 kW a 480 V CA 50/60 Hz AC-3e 3 kW a 500 ... 600 V CA 50/60 Hz AC-3e 3 kW a 660...690 V CA 50/60 Hz AC-3e |
| Contato Auxiliar | 1 NA |
| [Uimp] tensão nominal suportável de impulso | 8 kV |
| Categoria de sobretensão | III |
| [Ith] corrente térmica ao ar livre convencional | 20 A (a 50 °C) para circuito de potência 10 A (a 50 °C) para circuito de sinalização |
| capacidade de fechamento nominal Irms | 110 A CA para circuito de potência conforme NF C 63-110 110 A CA para circuito de potência conforme IEC 60947 110 A CA para circuito de sinalização conforme IEC 60947 |
| capacidade de corte nominal | 110 A a 415 V para IEC 60947 110 A a 440 V para IEC 60947 80 A a 500 V para IEC 60947 110 A a 220..0,230 V para IEC 60947 110 A a 380..0,400 V para IEC 60947 70 A a 660...690 V para IEC 60947 |
| [Icw] corrente nominal de curta duração admissível | 90 A 50 °C - 1 s para circuito de potência 85 A 50 °C - 5 s para circuito de potência 80 A 50 °C - 10 s para circuito de potência 60 A 50 °C - 30 s para circuito de potência 45 A 50 °C - 1 mín para circuito de potência 40 A 50 °C - 3 mín para circuito de potência 20 A 50 °C - >= 15 mín para circuito de potência 80 A - 1 s para circuito de sinalização 90 A - 500 ms para circuito de sinalização 110 A - 100 ms para circuito de sinalização |
| classificação do fusível associado | 25 A gG a <= 440 V para circuito de potência 25 A aM para circuito de potência 10 A gG para circuito de sinalização conforme IEC 60947 10 A gG para circuito de sinalização conforme VDE 0660 |
| impedância média | 3 MOhm - Ith 20 A 50 Hz of circuito de potência |
| [Ui] tensão de isolamento nominal | Circuito de potência: 600 V para UL 508 Circuito de potência: 690 V para IEC 60947-4-1 Circuito de sinalização: 690 V para IEC 60947-4-1 Circuito de sinalização: 690 V para IEC 60947-5-1 Circuito de sinalização: 600 V para UL 508 Circuito de potência: 600 V para CSA C22.2 No 14 Circuito de sinalização: 600 V para CSA C22.2 No 14 |
| resistência de isolamento | > 10 MOhm para circuito de sinalização |
| potência de irrupção em VA | 30 VA (a 20 °C) |
| consumo de potência de manutenção em VA | 4,5 VA (a 20 °C) |
| dissipação de calor | 1,3 W |
| limites de tensão de circuito de controle | Funcionamento: 0,8...1,15 Uc 50 °C) Saída: 0,2...0,75 Uc 50 °C) |
| conexões - terminais | Terminais de parafuso 1 cabo(s)1,5…4 mm²Sólido Terminais de parafuso 1 cabo(s)0,75…4 mm²Flexível Sem ponta do cabo Terminais de parafuso 1 cabo(s)0,34…2,5 mm²Flexível Com ponta do cabo Terminais de parafuso 2 cabo(s)1,5…4 mm²Sólido Terminais de parafuso 2 cabo(s)0,75…4 mm²Flexível Sem ponta do cabo Terminais de parafuso 2 cabo(s)0,34…1,5 mm²Flexível Com ponta do cabo |
| maximum operating rate | 3600 cic/h |
| tipo de contatos auxiliares | Tipo instantâneo 1 NA |
| frequência do circuito de sinalização | <= 400 Hz |
| corrente de comutação mínima | 5 mA para circuito de sinalização |
| tensão de comutação mínima | 17 V para circuito de sinalização |
| Suporte de montagem | Calha Placa |
| torque de aperto | 1,3 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 2 1,3 N.m - ligar Terminais de parafuso - com chave de fenda plano de Ø 6 mm 1,3 N.m - ligar terminais olhais/anéis - com chave de fenda Pozidriv n 2 |
| tempo de operação | 10...20 ms desenergização da bobina e abertura NA 10...20 ms energização da bobina e fecho NA |
| nível de fiabilidade de segurança | B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1 B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1 |
| distância não se sobrepõem | 0,5 mm |
| durabilidade mecânica | 10 Mciclos |
| durabilidade elétrica | 1,3 Mciclos 6 A CA-3 no Ue <= 440 V 1,3 Mciclos 6 A AC-3e no Ue <= 440 V |
| Robustez mecânica | Choques contator fechado, no eixo X: 10 Gn para 11 ms conforme IEC 60068-2-27 Choques contator fechado, no eixo Y.: 15 Gn para 11 ms conforme IEC 60068-2-27 Choques do contactor fechado, no eixo Z: 15 Gn para 11 ms conforme IEC 60068-2-27 Choques contator aberto, no eixo X: 6 Gn para 11 ms conforme IEC 60068-2-27 Choques contator aberto, no eixo Y.: 10 Gn para 11 ms conforme IEC 60068-2-27 Choques contator aberto, no eixo Z: 10 Gn para 11 ms conforme IEC 60068-2-27 Vibrações contator fechado: 4 Gn, 5...300 Hz conforme IEC 60068-2-6 Vibrações contator aberto: 2 Gn, 5...300 Hz conforme IEC 60068-2-6 |
| Altura | 58 mm |
| Largura | 45 mm |
| Profundidade | 57 mm |
| Peso líquido | 0,18 kg |
| Normas | BS 5424 IEC 60947 NF C 63-110 VDE 0660 |
|---|---|
| Certificações do produto | CSA UL UKCA |
| grau de proteção IP | IP2x para VDE 0106 |
| tratamento de proteção | TC conforme IEC 60068 TC conforme DIN 50016 |
| Temperatura ambiente para armazenamento | -50…80 °C |
| altitude de funcionamento | 2000 m Sem redução de valor |
| retardamento de chamas | V1 conforme UL 94 Requisito 2 conforme NF F 16-101 Requisito 2 conforme NF F 16-102 |
