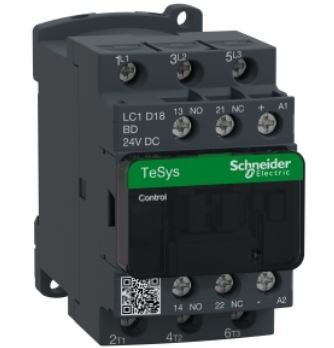

LC1D18BD - Contator De Potencia 3p 18a 7,5kw/10cv 1na+1nf 24vcc - Parafuso
Cod. do Produto: 11368-
R$ 1.094,26
Mais formas de pagamento
2x de R$ 547,13 sem juros no cartão de crédito
ou até 6x de R$ 207,27 no cartão de crédito
- R$ 1.017,66 à vista no pix (7% Desconto) Economize R$ 76,60
- R$ 1.039,55 à vista no boleto (5% Desconto) Economize R$ 54,71
Descrição do Produto
Especificações
| Linha de produto | TeSys Deca |
|---|---|
| Tipo de produto ou componente | Contator |
| Nome abreviado do dispositivo | LC1D |
| aplicação do contator | Controle do motor Carga resistiva |
| Categoria de uso | CA-4 CA-1 CA-3 AC-3e |
| Descrição de polos | 3P |
| [Ue] tensão de operação nominal | Circuito de potência: <= 690 V CA 25...400 Hz Circuito de potência: <= 300 V CC |
| [Ie] corrente nominal de operação | 18 A (a < 60 °C) a <= 440 V CA CA-3 para circuito de potência 32 A (a < 60 °C) a <= 440 V CA CA-1 para circuito de potência 18 A (a < 60 °C) a <= 440 V CA AC-3e para circuito de potência |
| [Uc] control circuit voltage | 24 V CC |
| alimentação do motor kW | 4 kW a 220..0,230 V CA 50/60 Hz (CA-3) 7,5 kW a 380..0,400 V CA 50/60 Hz (CA-3) 9 kW a 415...440 V CA 50/60 Hz (CA-3) 10 kW a 500 V CA 50/60 Hz (CA-3) 10 kW a 660...690 V CA 50/60 Hz (CA-3) 4 kW a 400 V CA 50/60 Hz (CA-4) 4 kW a 220..0,230 V CA 50/60 Hz (AC-3e) 7,5 kW a 380..0,400 V CA 50/60 Hz (AC-3e) 9 kW a 415...440 V CA 50/60 Hz (AC-3e) 10 kW a 500 V CA 50/60 Hz (AC-3e) 10 kW a 660...690 V CA 50/60 Hz (AC-3e) |
|---|---|
| alimentação do motor cv | 1 hp a 115 V CA 50/60 Hz of monofásico motores 3 hp a 230/240 V CA 50/60 Hz of monofásico motores 5 hp a 200/208 V CA 50/60 Hz of trifásico motores 5 hp a 230/240 V CA 50/60 Hz of trifásico motores 10 hp a 460/480 V CA 50/60 Hz of trifásico motores 15 hp a 575/600 V CA 50/60 Hz of trifásico motores |
| código de compatibilidade | LC1D |
| composição de contatos de polos | 3 NA |
| compatibilidade de contacto | M4 |
| cobertura de proteção | Com |
| [Ith] corrente térmica ao ar livre convencional | 10 A (a 60 °C) para circuito de sinalização 32 A (a 60 °C) para circuito de potência |
| capacidade de fechamento nominal Irms | 140 A CA para circuito de sinalização conforme IEC 60947-5-1 250 A CC para circuito de sinalização conforme IEC 60947-5-1 300 A a 440 V para circuito de potência conforme IEC 60947 |
| capacidade de corte nominal | 300 A a 440 V of circuito de potência para IEC 60947 |
| [Icw] corrente nominal de curta duração admissível | 145 A 40 °C - 10 s para circuito de potência 240 A 40 °C - 1 s para circuito de potência 40 A 40 °C - 10 mín para circuito de potência 84 A 40 °C - 1 mín para circuito de potência 100 A - 1 s para circuito de sinalização 120 A - 500 ms para circuito de sinalização 140 A - 100 ms para circuito de sinalização |
| classificação do fusível associado | 10 A gG para circuito de sinalização conforme IEC 60947-5-1 50 A gG a <= 690 V coordenação tipo 1 para circuito de potência 35 A gG a <= 690 V coordenação tipo 2 para circuito de potência |
| impedância média | 2,5 MOhm - Ith 32 A 50 Hz of circuito de potência |
| dissipação de alimentação por polo | 2,5 W CA-1 0,8 W CA-3 0,8 W AC-3e |
| [Ui] tensão de isolamento nominal | Circuito de potência: 690 V para IEC 60947-4-1 Circuito de potência: 600 V CSA certificado Circuito de potência: 600 V UL certificado Circuito de sinalização: 690 V para IEC 60947-1 Circuito de sinalização: 600 V CSA certificado Circuito de sinalização: 600 V UL certificado |
| Categoria de sobretensão | III |
| Grau de poluição | 3 |
| [Uimp] tensão nominal suportável de impulso | 6 kV conforme IEC 60947 |
| nível de fiabilidade de segurança | B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1 B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1 |
| durabilidade mecânica | 30 Mciclos |
| durabilidade elétrica | 1,65 Mciclos 18 A CA-3 no Ue <= 440 V 1 Mciclos 32 A CA-1 no Ue <= 440 V 1,65 Mciclos 18 A AC-3e no Ue <= 440 V |
| tipo do circuito de controle | CC padrão |
| tecnologia da bobina | Com dispositivo de supressão incorporado |
| limites de tensão de circuito de controle | 0,1...0,25 Uc -40…70 °C saída CC 0,7...1,25 Uc -40…60 °C funcionamento CC 1...1.25 Uc 60…70 °C funcionamento CC |
| potência de irrupção em W | 5,4 W 20 °C) |
| consumo de potência de manutenção em W | 5,4 W a 20 °C |
| tempo de funcionamento | 53.55...72.45 ms Fechamento 16...24 ms Abertura |
| constante temporal | 28 ms |
| maximum operating rate | 3600 cic/h 60 °C |
| conexões - terminais | Circuito de controle: Terminais de parafuso 1 1…4 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo Circuito de controle: Terminais de parafuso 2 1…4 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo Circuito de controle: Terminais de parafuso 1 1…4 mm² - rigidez do cabo: Flexível Com a extremidade do cabo Circuito de controle: Terminais de parafuso 2 1…2,5 mm² - rigidez do cabo: Flexível Com a extremidade do cabo Circuito de controle: Terminais de parafuso 1 1…4 mm² - rigidez do cabo: Sólido Sem a extremidade do cabo Circuito de controle: Terminais de parafuso 2 1…4 mm² - rigidez do cabo: Sólido Sem a extremidade do cabo Circuito de potência: Terminais de parafuso 1 1,5…6 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo Circuito de potência: Terminais de parafuso 2 1,5…6 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo Circuito de potência: Terminais de parafuso 1 1…6 mm² - rigidez do cabo: Flexível Com a extremidade do cabo Circuito de potência: Terminais de parafuso 2 1…4 mm² - rigidez do cabo: Flexível Com a extremidade do cabo Circuito de potência: Terminais de parafuso 1 1,5…6 mm² - rigidez do cabo: Sólido Sem a extremidade do cabo Circuito de potência: Terminais de parafuso 2 1,5…6 mm² - rigidez do cabo: Sólido Sem a extremidade do cabo |
| torque de aperto | Circuito de potência: 1,7 N.m - ligar Terminais de parafuso - com chave de fenda plano de Ø 6 mm Circuito de potência: 1,7 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 2 Circuito de controle: 1,7 N.m - ligar Terminais de parafuso - com chave de fenda plano de Ø 6 mm Circuito de controle: 1,7 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 2 Circuito de controle: 1,7 N.m - ligar Terminais de parafuso - com chave de fenda Pozidriv n 2 Circuito de potência: 1,7 N.m - ligar Terminais de parafuso - com chave de fenda Pozidriv n 2 |
| Contato Auxiliar | 1 NA + 1 NF |
| tipo de contatos auxiliares | Tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1 tipo contato de espelho 1 NF para IEC 60947-4-1 |
| frequência do circuito de sinalização | 25..0,400 Hz |
| tensão de comutação mínima | 17 V para circuito de sinalização |
| corrente de comutação mínima | 5 mA para circuito de sinalização |
| resistência de isolamento | > 10 MOhm para circuito de sinalização |
| tempo não sobreposto | 1,5 ms na desenergização entre contato NA e NF 1,5 ms na energização entre contato NA e NF |
| Suporte de montagem | Placa Calha |
| Normas | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1 |
|---|---|
| Certificações do produto | LROS (Lloyds register of shipping) DNV GL RINA BV CCC UL CSA GOST UKCA |
| grau de proteção IP | IP20 face frontal para IEC 60529 |
| tratamento de proteção | TH para IEC 60068-2-30 |
| resistência climática | Para IACS E10 exposição ao calor úmido para IEC 60947-1 Annex Q category D exposição ao calor úmido |
| temperatura ambiente do ar admissível ao redor do dispositivo | -40…60 °C 60…70 °C com degradação |
| altitude de funcionamento | 0...3000 m |
| Resistência a incêndios | 850 °C conforme IEC 60695-2-1 |
| retardamento de chamas | V1 conforme UL 94 |
| força mecânica | Vibrações contator aberto (2 Gn, 5...300 Hz) Vibrações contator fechado (4 Gn, 5...300 Hz) Choques contator aberto (10 Gn para 11 ms) Choques contator fechado (15 Gn para 11 ms) |
| Altura | 77 mm |
| Largura | 45 mm |
| Profundidade | 95 mm |
| Peso líquido | 0,49 kg |
