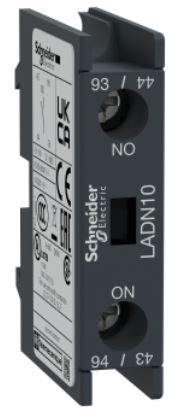

LADN10 - CONTATO AUXILIAR INSTANTANEO FRONTAL 1NA

Name: LYSi Automação
Address: Rua Messina 540, Jardim Messina, SP, 13207-480, BR
Telephone: +55-comercial@lysiautomacao.com.br

Cod. do Produto: 11212-

( Clique na imagem para ampliar )

Cod. do Produto: 11212-

R$ 91,62 Mais formas de pagamento

1x de R$ 91,62 no cartão de crédito

Descrição do Produto

Principal
linha	TeSys TeSys Deca
Nome do produto	TeSys D TeSys Deca
Tipo de produto ou componente	Bloco de contato auxiliar
Nome abreviado do dispositivo	LADN
compatibilidade de gama	TeSys Deca LC1D80/95 3P TeSys Deca LC1D80 4P TeSys Deca LC1D40008 TeSys Deca LC1D65008 TeSys F LC1F TeSys Deca LC1D115
Local de montagem	Frontal
composição de contatos de polos	1 NA
Contacts operation	Instantâneo
[Ue] tensão de operação nominal	690 V CA 25...400 Hz
[Ie] corrente nominal de operação	6 A a 120 V CA-15 1,04 A a 690 V CA-15 0,55 A a 125 V CC-13 0,1 A a 600 V CC-13
[Ui] tensão de isolamento nominal	690 V conforme IEC 60947-5-1 600 V conforme UL 600 V conforme CSA
[Ith] corrente térmica ao ar livre convencional	10 A (a 60 °C)
Normas	EN/IEC 60947-5-1 UL 60947-5-1 CSA C22.2 No 60947-5-1 GB/T 14048.5
Certificações do produto	CB UL CSA CCC EAC UKCA

Complementar
capacidade de fechamento nominal Irms	140 A CA conforme IEC 60947-5-1 250 A CC conforme IEC 60947-5-1
classificação de curta duração admissível	100 A 60 °C 1 s 120 A 60 °C 500 ms 140 A 60 °C 100 ms
tipo de proteção	Fusível gG 10 A
durabilidade mecânica	30 Mciclos
corrente de comutação mínima	5 mA
tensão de comutação mínima	17 V
tempo não sobreposto	1,5 ms na desenergização sem sobreposição entre contactos NF e NA 1,5 ms na energização sem sobreposição entre contactos NF e NA
resistência de isolamento	> 10 MOhm
conexões - terminais	Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Com ponta do cabo Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Sem ponta do cabo Terminais de parafuso 2 cabo(s)1…2,5 mm²Flexível Com ponta do cabo Terminais de parafuso 2 cabo(s)1…4 mm²Flexível Sem ponta do cabo Terminais de parafuso 1 cabo(s)1…4 mm²rígido Sem ponta do cabo Terminais de parafuso 2 cabo(s)1…4 mm²rígido Sem ponta do cabo
torque de aperto	1,7 N.m - com chave de fenda plano de Ø 6 mm 1,7 N.m - com chave de fenda Philips Nº 2 1,7 N.m - com chave de fenda Pozidriv n 2
Altura	48 mm
Largura	13 mm
Profundidade	35 mm
Peso líquido	0,02 kg
cor	Cinza escuro

Meio ambiente
Característica do ambiente da aplicação	Ambiente normal
Grau de proteção IP	IP20 conforme IEC 60529
tratamento de proteção	TH conforme IEC 60068
Temperatura ambiente para armazenamento	-60…80 °C
Temperatura ambiente para funcionamento	-5…60 °C
altitude de funcionamento	3000 m
