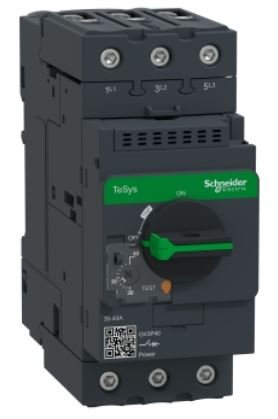

GV3P40 - DISJUNTOR TERMOMAGNETICO TESYS GV3 EVERL
Cod. do Produto: 8812-
Descrição do Produto
Especificações
| linha | TeSys Deca |
|---|---|
| Nome do produto | TeSys GV3 TeSys Deca |
| Tipo de produto ou componente | Motor circuit breaker |
| Nome abreviado do dispositivo | GV3P |
| Aplicação do dispositivo | Motor protection |
| tecnologia da unidade de disparo | Termomagnético |
| Descrição de polos | 3P |
|---|---|
| Tipo de rede | CA |
| categoria de uso | CA-3 conforme IEC 60947-4-1 |
| frequência da rede | 50/60 Hz conforme IEC 60947-4-1 |
| modo de fixação | Trilho DIN de 35mm: encaixado Painel: aparafusado (with 3 x M4 screws) |
| alimentação do motor kW | 18,5 kW a 400/415 V CA 50/60 Hz 22 kW a 500 V CA 50/60 Hz 37 kW a 690 V CA 50/60 Hz |
| capacidade de corte | 100 kA Icu a 230/240 V CA 50/60 Hz para IEC 60947-2 50 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2 6 kA Icu a 690 V CA 50/60 Hz para IEC 60947-2 50 kA Icu a 400/415 V CA 50/60 Hz para IEC 60947-2 12 kA Icu a 500 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal de serviço em curto-circuito | 100 % a 230/240 V CA 50/60 Hz para IEC 60947-2 100 % a 440 V CA 50/60 Hz para IEC 60947-2 100 % a 400/415 V CA 50/60 Hz para IEC 60947-2 50 % a 500 V CA 50/60 Hz para IEC 60947-2 50 % a 690 V CA 50/60 Hz para IEC 60947-2 |
| Tipo de controle | Punho giratório |
| [In] corrente nominal | 40 A |
| linha de ajuste de proteção térmica | 30…40 A para IEC 60947-4-1 |
| corrente de disparo magnético | 560 A |
| [Ith] corrente térmica convencional ao ar livre | 40 A conforme IEC 60947-4-1 |
| [Ue] tensão de operação nominal | 690 V CA 50/60 Hz para IEC 60947-2 |
| [Ui] tensão de isolamento nominal | 690 V CA 50/60 Hz conforme IEC 60947-2 |
| [Uimp] tensão nominal suportável de impulso | 6 kV IEC 60947-2 |
| sensibilidade da falha de fase | Sim para IEC 60947-4-1 |
| adequação para isolamento | Sim conforme IEC 60947-1 |
| dissipação de alimentação por polo | 8 W |
| durabilidade mecânica | 50000 ciclos |
| durabilidade elétrica | 50000 ciclos of CA-3 a 415 V pol |
| avaliado pela carga | Contínuo para IEC 60947-4-1 |
| torque de aperto | 5 N.m - ligar Conexão por parafuso |
| Largura | 55 mm |
| Altura | 132 mm |
| Profundidade | 136 mm |
| Peso líquido | 0,96 kg |
| cor | Cinza escuro |
| Normas | EN/IEC 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 |
|---|---|
| Certificações do produto | CCC EAC BV LROS (Lloyds register of shipping) DNV-GL ABS UL CSA UKCA ATEX |
| grau de proteção IK | IK09 invólucro |
| grau de proteção IP | IP20 conforme IEC 60529 |
| resistência climática | Para IACS E10 |
| Temperatura ambiente para armazenamento | -40…80 °C |
| Resistência a incêndios | 960 °C conforme IEC 60695-2-11 |
| temperatura ambiente do ar para funcionamento | -20…60 °C |
| força mecânica | Choques: 15 Gn para 11 ms contator aberto Choques: 30 Gn para 11 ms contator fechado Vibrações: 4 Gn, 5...300 Hz |
| altitude de funcionamento | 3000 m |
