Linha de produto

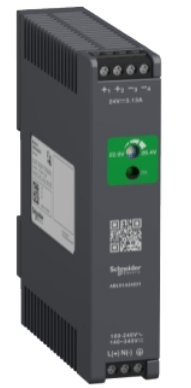

Modicon Power Supply

Tipo de produto ou componente

Fonte de alimentação

tipo de fonte de alimentação

Modo de comutação regulado

Variant option

Optimizado

material do invólucro

Plástico

Nominal input voltage

100..0,240 V CA monofásico

100..0,240 V CA duas fases

140...340 V CC

potência nominal em W

75 W

tensão de saída

24 V CC

corrente de saída da fonte de alimentação

3,13 A

Input voltage limits

85..0,264 V CA (without temperature derating

120...375 V CC (without temperature derating

85…120 V CC (with temperature derating

Nominal network frequency

50…60 Hz

Network system compatibility

TN

TT

IT

Maximum leakage current

1 mA 240 V CA

tipo de proteção de entrada

Fusível integrado (não pode ser trocado) 5 A

Protecção externa (recomendado) 20 A Curve C

Protecção externa (recomendado) 13 A Curve B

Protecção externa (recomendado) 10 A Curve C

corrente de irrupção

40,0 A a 115 V

80,0 A a 230 V

18 arremessos mm

0.55 at 115 V AC

0.45 at 230 V AC

eficiência

88 % a 230 V CA

Output voltage adjustment

21,6...26,4 V

dissipação de energia em W

15 W

consumo de corrente

< 1.8 A 115 V CA

< 1 A 230 V CA

< 0.8 A 140 V CC

Turn-on time

< 1.2 s

tempo de manutenção

> 20 ms 115 V CA

> 40 ms 230 V CA

Startup with capacitive loads

5000 µF

propagação residual

< 120 mV

Expected capacitor life time

10 ano(s)

tempo médio entre falhas (MTBF)

700000 H at 25 °C, carga total conforming to SR 332

tipo de proteção de saída

Contra sobrecarga e curtos-circuitos , tecnologia de proteção: reposição automática

Contra o excesso de temperatura , tecnologia de proteção: reinicialização manual

Contra sobretensão , tecnologia de proteção: reinicialização manual

Conexões - terminais

Conexão a parafuso: 0.5...2.5 mm², (AWG 20...AWG 14) para Saída

Conexão a parafuso: 0.75...2.5 mm², (AWG 18...AWG 14) para Entrada

line and load regulation

< 0.5 % network 0 to 100 % load at 25 °C

< 1 % network full voltage range in line at 25 °C

LED de status de indicação

1 LED (Verde) tensão de saída

profundidade

102 mm

Altura

123,6 mm

Largura

27 mm

Peso líquido

0,22 kg

acoplamento de saída

Paralelo

Serial

suporte de montagem

Calha top tipo chapéu TH35-15 conforme IEC 60715

Calha Tipo TH35-7.5 cartola conforme IEC 60715

Calha perfil duplo DIN

alimentação

SELV conforme EN/IEC 60950-1

SELV conforme EN/IEC 60204-1

SELV conforme IEC 60364-4-41

força dielétrica

3000 V CA com input to output

Normas

EN 62368-1

EN/IEC 61010-1

EN 61010-2-201

EN/IEC 61204-3

EN 61000-6-1

EN 61000-6-2

EN 61000-6-3

EN 61000-6-4

EN 61000-3-2

EN 61000-3-3

UL 62368-1

UL 61010-1

UL 61010-2-201

CSA C22.2 No 62368-1

CSA C22.2 No 61010-1

CSA C22.2 No 61010-2-201

EN/IEC 62368-1

certificações do produto

CE

CUL listado

CUL reconhecido

RCM

CB Scheme

EAC

KC

NEC: Classe 2

característica ambiental

3M4 conforme IEC 60721-3-3

altitude de funcionamento

< 5000 m

resistência ao choque

100 m/s² para 11 ms

Grau de proteção IP

IP20

ambient air temperature for operation

-20…-10 °C Com redução na corrente de 1% por ° C mounting position A < 2000 m

-10…40 °C Sem redução de valor mounting position A 115 V AC < 2000 m

-10…50 °C Sem redução de valor mounting position A 230 V AC < 2000 m

40…70 °C with current derating of 1.67 % per °C mounting position A 115 V AC < 2000 m

50…70 °C com uma desvalorização actual de 2,5 % por °C mounting position A 230 V AC < 2000 m

classe de proteção contra choques elétricos

Classe I

Grau de poluição

2

resistência à vibração

3 mm (f= 2…9 Hz) conforme IEC 60068-2-6

10 m/s² (f= 9…200 Hz) conforme IEC 60068-2-6

Electromagnetic immunity

Imunidade a descargas electrostáticas - nível de teste: 6 kV (descarga de contato) conforme EN/IEC 61000-4-2

Imunidade a descargas electrostáticas - nível de teste: 9 kV (descarga de ar) conforme EN/IEC 61000-4-2

Imunidade a perturbações RF conduzidas - nível de teste: 10 V/m (80 MHz...2 GHz) conforme EN/IEC 61000-4-3

Imunidade a perturbações RF conduzidas - nível de teste: 5 V/m (2..0,20,7 GHz) conforme EN/IEC 61000-4-3

Imunidade a perturbações RF conduzidas - nível de teste: 3 V/m (2.7...6 GHz) conforme EN/IEC 61000-4-3

Imunidade a rajadas rápidas - nível de teste: 4 kV (em entradas-saídas) conforme EN/IEC 61000-4-4

Surge immunity test - nível de teste: 3 kV (entre a fonte de alimentação e a terra) conforme EN/IEC 61000-4-5

Surge immunity test - nível de teste: 1.5 kV (entre fases) conforme EN/IEC 61000-4-5

Imunidade a perturbações RF conduzidas - nível de teste: 10 V (0,15...80 MHz) conforme EN/IEC 61000-4-6

Imunidade a campos magnéticos - nível de teste: 30 A/m (50...60 Hz) conforme EN/IEC 61000-4-8

Imunidade a quedas de tensão conforme EN/IEC 61000-4-11

Emissão por campo perturbador conforme EN 55016-2-3

Limites para emissões de corrente harmónica conforme EN 61000-3-2

Emissão de perturbações guiadas conforme EN 55016-1-2

Emissão de perturbações guiadas conforme EN 55016-2-1

Emissão eletromagnética

Emissões conduzidas conforme EN 61000-6-3

Radiação conforme EN 61000-6-4

Garantia

18 meses
