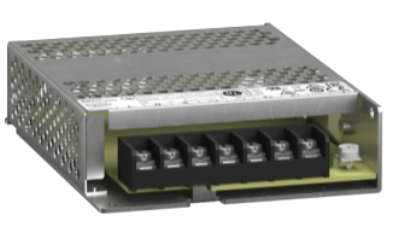

Linha de produto

Modicon Power Supply

Tipo de produto ou componente

Fonte de alimentação

tipo de fonte de alimentação

Modo de comutação regulado

Variant option

Montagem em painel

material do invólucro

Alumínio

Nominal input voltage

100..0,240 V CA monofásico

potência nominal em W

100 W

tensão de saída

12 V CC

corrente de saída da fonte de alimentação

8,5 A

Input voltage limits

90...264 V CA

Nominal network frequency

50…60 Hz

Network system compatibility

TN

TT

IT

Maximum leakage current

1 mA 240 V CA

tipo de proteção de entrada

Fusível integrado (não pode ser trocado) 4 A

corrente de irrupção

45 A a 115 V

85 A a 230 V

18 arremessos mm

0,55 at 115 V CA

0,45 at 230 V CA

eficiência

88 % a 230 V CA

Output voltage adjustment

10,8...13,2 V

dissipação de energia em W

21 W

consumo de corrente

< 2.3 A 115 V CA

< 1.5 A 230 V CA

Turn-on time

< 500 ms

tempo de manutenção

> 20 ms 115 V CA

> 40 ms 230 V CA

Startup with capacitive loads

4000 µF

propagação residual

< 120 mV

Expected capacitor life time

10 ano(s)

tempo médio entre falhas (MTBF)

700000 H at 25 °C, carga total conforming to SR 332

tipo de proteção de saída

Contra sobrecarga e curtos-circuitos , tecnologia de proteção: reposição automática

Contra o excesso de temperatura , tecnologia de proteção: reinicialização manual

Contra sobretensão , tecnologia de proteção: reinicialização manual

Conexões - terminais

Conexão a parafuso: 0.75...2.5 mm², (AWG 18...AWG 14) sem virola de extremidade de arame

Conexão a parafuso: 0,75...1,5 mm², (AWG 18...AWG 16) com virola de extremidade de arame

line and load regulation

< 0.5 % network 0 to 100 % load at 25 °C

< 1 % network full voltage range in line at 25 °C

LED de status de indicação

1 LED (Verde) tensão de saída

profundidade

129 mm

Altura

30 mm

Largura

97 mm

Peso líquido

0,3 kg

acoplamento de saída

Paralelo

Serial

suporte de montagem

Calha top tipo chapéu TH35-15 conforme IEC 60715

Calha Tipo TH35-7.5 cartola conforme IEC 60715

Calha perfil duplo DIN

Painel de montagem

alimentação

SELV conforme EN/IEC 60950-1

SELV conforme EN/IEC 60204-1

SELV conforme IEC 60364-4-41

força dielétrica

3750 V CA com input to output

Normas

EN 62368-1

EN 61010-1

EN 61010-2-201

EN 61204-3

EN 61000-6-1

EN 61000-6-2

EN 61000-6-3

EN 61000-6-4

EN 61000-3-2

EN 61000-3-3

UL 62368-1

UL 61010-1

UL 61010-2-201

CSA C22.2 No 62368-1

CSA C22.2 No 61010-1

CSA C22.2 No 61010-2-201

EN/IEC 62368-1

certificações do produto

CE

CULus

EAC

RCM

CB Scheme

KC

característica ambiental

3M4 conforme IEC 60721-3-3

altitude de funcionamento

5000 m

resistência ao choque

100 m/s² para 11 ms

Grau de proteção IP

IP10

ambient air temperature for operation

-30…50 °C Sem redução de valor mounting position A, B, F, G < 2000 m

50…70 °C com degradação de corrente de 2% por °C mounting position A, B, F, G < 2000 m

classe de proteção contra choques elétricos

Classe I

Grau de poluição

2

resistência à vibração

3 mm (f= 2…9 Hz) conforme IEC 60068-2-6

10 m/s² (f= 9…200 Hz) conforme IEC 60068-2-6

Electromagnetic immunity

Imunidade a descargas electrostáticas - nível de teste: 6 kV (descarga de contato) conforme EN/IEC 61000-4-2

Imunidade a descargas electrostáticas - nível de teste: 9 kV (descarga de ar) conforme EN/IEC 61000-4-2

Imunidade a perturbações RF conduzidas - nível de teste: 10 V/m (80 MHz...2 GHz) conforme EN/IEC 61000-4-3

Imunidade a perturbações RF conduzidas - nível de teste: 5 V/m (2..0,20,7 GHz) conforme EN/IEC 61000-4-3

Imunidade a perturbações RF conduzidas - nível de teste: 3 V/m (2.7...6 GHz) conforme EN/IEC 61000-4-3

Imunidade a rajadas rápidas - nível de teste: 4 kV (em entradas-saídas) conforme EN/IEC 61000-4-4

Surge immunity test - nível de teste: 3 kV (entre a fonte de alimentação e a terra) conforme EN/IEC 61000-4-5

Surge immunity test - nível de teste: 1.5 kV (entre fases) conforme EN/IEC 61000-4-5

Imunidade a perturbações RF conduzidas - nível de teste: 10 V (0,15...80 MHz) conforme EN/IEC 61000-4-6

Imunidade a campos magnéticos - nível de teste: 30 A/m (50...60 Hz) conforme EN/IEC 61000-4-8

Imunidade a quedas de tensão conforme EN/IEC 61000-4-11

Emissão por campo perturbador conforme EN 55016-2-3

Limites para emissões de corrente harmónica conforme EN 61000-3-2

Emissão de perturbações guiadas conforme EN 55016-1-2

Emissão de perturbações guiadas conforme EN 55016-2-1

Emissão eletromagnética

Emissões conduzidas conforme EN 61000-6-3

Radiação conforme EN 61000-6-4
