Aplicação do dispositivo

Distribuição

linha

Acti9

Nome do produto

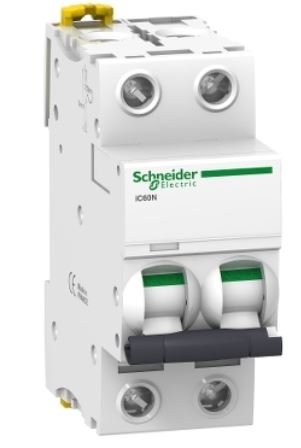

Acti9 iC60

Tipo de produto ou componente

Disjuntor modular

Nome abreviado do dispositivo

IC60N

Descrição de polos

2P

número de polos protegidos

2

[In] corrente nominal

20 A

Tipo de rede

CC

CA

tecnologia da unidade de disparo

Termomagnético

Curva de Tempo-Corrente

C

capacidade de corte

6000 A Icn a 400 V CA 50/60 Hz para NBR IEC NM 60898-1

36 kA Icu a 12...60 V CA 50/60 Hz para EN/IEC 60947-2

10 kA Icu a <= 125 V CC para EN/IEC 60947-2

10 kA Icu a 380...415 V CA 50/60 Hz para EN/IEC 60947-2

20 kA Icu a 220...240 V CA 50/60 Hz para EN/IEC 60947-2

6 kA Icu a 440 V CA 50/60 Hz para EN/IEC 60947-2

36 kA Icu a 100...133 V CA 50/60 Hz para EN/IEC 60947-2

categoria de uso

Categoria A conforme EN 60947-2

Categoria A conforme IEC 60947-2

adequação para isolamento

Sim conforme EN 60898-1

Sim conforme EN 60947-2

Sim conforme IEC 60898-1

Sim conforme IEC 60947-2

Normas

EN 60947-2

IEC 60898-1

EN 60898-1

IEC 60947-2

Frequência da rede

50/60 Hz

limite de disparo magnético

8 x In +/- 20 %

[Ics] capacidade de corte nominal em serviço

15 kA 75 % para EN 60947-2 - 220...240 V CA 50/60 Hz

7,5 kA 75 % para EN 60947-2 - 380...415 V CA 50/60 Hz

4,5 kA 75 % para EN 60947-2 - 440 V CA 50/60 Hz

15 kA 75 % para IEC 60947-2 - 220...240 V CA 50/60 Hz

7,5 kA 75 % para IEC 60947-2 - 380...415 V CA 50/60 Hz

4,5 kA 75 % para IEC 60947-2 - 440 V CA 50/60 Hz

27 kA 75 % para IEC 60947-2 - 12...133 V CA 50/60 Hz

27 kA 75 % para EN 60947-2 - 12...133 V CA 50/60 Hz

6000 A 100 % para EN 60898-1 - 400 V CA 50/60 Hz

6000 A 100 % para IEC 60898-1 - 400 V CA 50/60 Hz

10 kA 100 % para IEC 60947-2 - 72...125 V CC

10 kA 100 % para EN 60947-2 - 72...125 V CC

classe de limitação

3 para EN 60898-1

3 para IEC 60898-1

[Ui] tensão de isolamento nominal

500 V CA 50/60 Hz conforme EN 60947-2

500 V CA 50/60 Hz conforme IEC 60947-2

[Uimp] tensão suportável de impulso nominal

6 kV conforme EN 60947-2

6 kV conforme IEC 60947-2

indicação de posição do contato

Sim

Tipo de controle

Alavanca articulada

Sinalização local

Indicador de disparo

Modo de montagem

Fixo

Suporte de montagem

Trilho DIN

compatibilidade do bloco de distribuição do barramento combinado

Superior ou inferior: sim

desvios de 9 mm

4

Altura

85 mm

Largura

36 mm

Profundidade

78,5 mm

Peso líquido

0,25 kg

cor

Branco

durabilidade mecânica

20000 ciclos

durabilidade elétrica

10000 ciclos

conexões - terminais

Terminal simples (superior ou inferior) 1…25 mm² rígido

Terminal simples (superior ou inferior) 1…16 mm² Flexível

Comprimento da decapagem do fio

14 mm para superior ou inferior conexão

torque de aperto

2 N.m superior ou inferior

proteção de fuga à terra

Bloco separado

Grau de proteção IP

IP20 conforme IEC 60529

IP20 conforme EN 60529

grau de poluição

3 conforme EN 60947-2

3 conforme IEC 60947-2

Categoria de sobretensão

IV

tropicalização

2 conforme IEC 60068-1

umidade relativa

95 % a 55 °C

Altitude de funcionamento

0...2000 m

Temperatura ambiente para funcionamento

-35…70 °C

Temperatura ambiente para armazenamento

-40…85 °C
