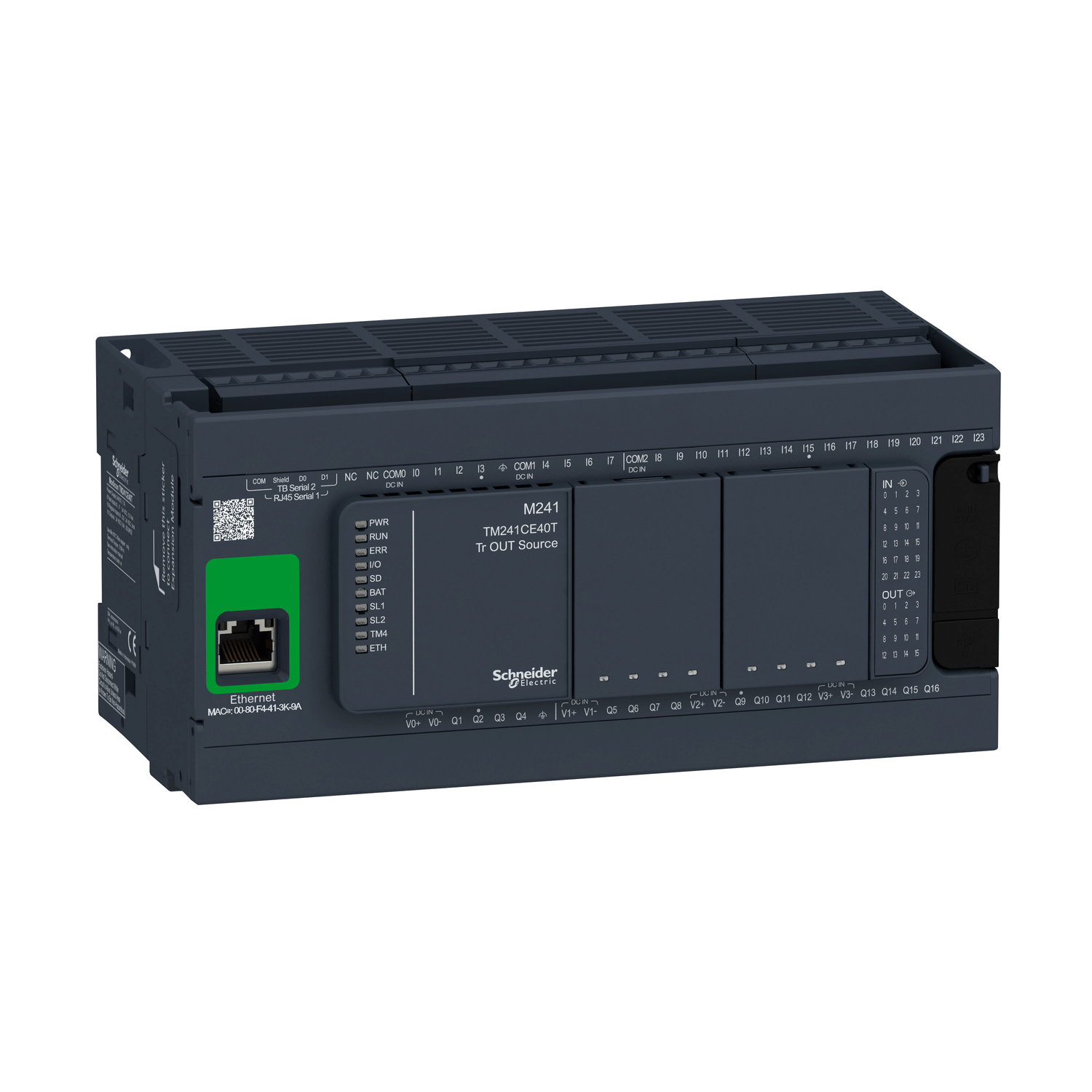

CONTROLADOR LOGICO PROGRAMAVEL M241 40IO | Schneider Electric - TM241CE40T

Linha de produto

Modicon M241

Tipo de produto ou componente

Controlador lógico

Tensão nominal de alimentação [Us]

24 V CC

número de entrada digital

24, entrada discreta 8 entrada rápida conforme IEC 61131-2, Tipo 1

tipo de saída digital

Transistor

número de saída digital

16 transistor 4 saída rápida

tensão de saída digital

24 V CC para saída do transistor

corrente de saída digital

0.1 A para saída rápida (modo PTO) (Q0...Q3)

0,5 A para saída do transistor (Q0...Q15)

número de E/S digital

40

número de módulo de expansão I / O

7 (local)

14 (remoto)

limites de tensão de alimentação

20,4…28,8 V

corrente de irrupção

50 A

Potência Consumida (W)

32,6…40,4 W (com o número máximo de módulo de expansão I / O)

lógica de entrada digital

Coletor ou fonte

tensão de entrada digital

24 V

tipo de tensão de entrada digital

CC

estado 1 de tensão garantido

>= 15 V para Entrada

estado de tensão 0 garantido

<= 5 V para Entrada

corrente de entrada digital

10,7 mA para entrada rápida

7 mA para Entrada

impedância de entrada

4.7 kOhm para Entrada

2.81 kOhm para entrada rápida

tempo de resposta

<= 2 µs ligar, I0...I7 terminais para entrada rápida

<= 2 µs desligar, I0...I7 terminais para entrada rápida

<= 2 µs ligar, Q0...Q3 terminais para saída rápida

<= 2 µs desligar, Q0...Q3 terminais para saída rápida

50 µs ligar, I0...I15 terminais para Entrada

50 µs desligar, I0...I15 terminais para Entrada

<= 34 µs ligar, Q0...Q15 terminais para Saída

<= 250 µs desligar, Q0...Q15 terminais para Saída

tempo de filtragem configurável

1 µs para entrada rápida

12 ms para entrada rápida

0 ms para Entrada

1 ms para Entrada

4 ms para Entrada

12 ms para Entrada

lógica de saída digital

Lógica positiva (fonte)

limites da tensão de saída

30 V CC

Maximum current per output common

2 A

Maximum output frequency

20 kHz para saída rápida (modo PWM)

100 kHz para saída rápida (modo PLS)

1 kHz para Saída

precisão

#ERROR! a 0,02…0,1 kHz para saída rápida

+/- 1 % a 0,1…1 kHz para saída rápida

Maximum leakage current

5 µA para Saída

Maximum voltage drop

<1 V

Maximum tungsten load

<2,4 W

tipo de proteção

Proteção contra curtos-circuitos

Curto-circuito e sobrecarga com rearme automático

Proteção contra polaridade reversa para saída rápida

tempo de reposição

10 ms reposição automática Saída

12 s reposição automática saída rápida

capacidade de memória

8 MB para programa

64 MB para memória do sistema RAM

dados incluídos na cópia de segurança

128 MB built-in memória flash para cópia de segurança dos programas do usuário

equipamento de armazenamento de dados

<= 16 GB Cartão SD (opcional)

tipo de bateria

BR2032 de lítio não-recarregáveis , duração da bateria: 4 ano(s)

hora de backup

2 anos a 25 °C

tempo de execução para 1 KInstruction

0,3 ms para 10 ... 49 psi

0,7 ms para outra instrução

estrutura da aplicação

3 tarefas mestre cíclicos + 1 tarefa de roda livre

8 tarefas de eventos externos

4 tarefas mestre cíclicos

8 tarefas de eventos

clock em tempo real

Com

desvio de relógio

<= 60 s/mês a 25 °C

funções de posicionamento

PTO função4 canal(is) (frequência de posicionamento: 100 kHz)

PTO função4 canal(is) para saída do transistor (frequência de posicionamento: 1 kHz)

número de entrada da contagem

4 entrada rápida (modo HSC) a 200 kHz

16 Acionamento padrão a 1 kHz

tipo do sinal de controle

A/B a 100 kHz para entrada rápida (modo HSC)

Pulso/direção a 200 kHz para entrada rápida (modo HSC)

Monofásico a 200 kHz para entrada rápida (modo HSC)

tipo de conexão integrada

Ligação de série não isolada serial 1 com RJ45 conector e RS232/RS485 interface

Ligação de série não isolada serial 2 com Bloco removível de conexões por parafuso conector e RS485 interface

Porta USB com mini B USB 2.0 conector

Ethernet com RJ45 conector

alimentação

(Serial 1)alimentação de ligação de série: 5 V, <200 mA

taxa de transmissão

1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 15 m para RS485

1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 3 m para RS232

480 Mbit/s parágrafo comprimento de barramento de 3 m para USB

10/100 Mbit/s para Ethernet

protocolo da porta de comunicação

Ligação de série não isolada: Modbus "master"/"slave"

porta Ethernet

10BASE-T/100BASE-TX - 1 porta(s)cabo de cobre

ethernet services

FDR

Servidor DHCP através do módulo de switch de rede Ethernet TM4

Cliente DHCP porta Ethernet incorporada

As notificações por SMS

Firmware atualização

Cliente SNMP / servidor

Programação

NGVL

Monitoração

IEC ACESSO VAR

Cliente FTP / servidor

Descarga

Cliente SQL

Digitalizador cliente I / O Modbus TCP

Ethernet / autores IP scanner de I / O porta Ethernet incorporada

Ethernet / IP de destino, o servidor Modbus TCP e do escravo Modbus TCP

Enviar e receber correio electrónico do controlador com base na biblioteca TCP/UDP

Servidor web (WebVisu & XWeb system)

Servidor OPC UA

Cliente DNS

Sinalização local

1 LED (Verde) para ENER

1 LED (Verde) para EXECUÇÃO

1 LED (Vermelho) para erro do módulo (ERR)

1 LED (Vermelho) para I/O erro (I/O)

1 LED (Verde) para acesso ao cartão SD (SD)

1 LED (Vermelho) para BAT

1 LED (Verde) para SL1

1 LED (Verde) para SL2

1 LED (Vermelho) para falha de barramento na TM4 (TM4)

1 LED por canal (Verde) para estado de E/S

1 LED (Verde) para atividade de porta Ethernet

conexão elétrica

Bloco terminal de parafuso removívelpara entradas e saídas (vertical)

bloco terminal de parafuso removívelpara conexão de fonte de alimentação de 24 V CC (vertical)

Maximum cable distance between devices

Cabo não blindado: <50 m para Entrada

Cabo blindado: <10 m para entrada rápida

Cabo não blindado: <50 m para Saída

Cabo blindado: <3 m para saída rápida

isolamento

Entre a oferta ea lógica interna a 500 V CA

Não isolada entre a oferta ea terra

Entre a entrada ea lógica interna a 500 V CA

Não isolados entre as entradas

Entre a entrada rápida e lógica interna a 500 V CA

Entre a saída ea lógica interna a 500 V CA

Sem isolamento entre as saídas

Entre a saída rápida e lógica interna a 500 V CA

Entre os grupos de saída a 500 V CA

gravação

CE

resistência a sobretensão

1 kV linhas de energia (DC) modo comum conforme EN/IEC 61000-4-5

1 kV Cabo blindado modo comum conforme EN/IEC 61000-4-5

0,5 kV linhas de energia (DC) modo diferencial conforme EN/IEC 61000-4-5

1 kV saída de relé modo diferencial conforme EN/IEC 61000-4-5

1 kV entrada modo comum conforme EN/IEC 61000-4-5

1 kV saída do transistor modo comum conforme EN/IEC 61000-4-5

serviços web

Servidor web

número máximo de conexões

8 servidor Modbus

8 protocolo SoMachine

10 servidor web

4 servidor FTP

16 Ethernet target / IP

8 cliente Modbus

número de "slave"

64 Modbus TCP:

16 Ethernet/IP:

tempo do ciclo

10 ms 16 Ethernet/IP

64 ms 64 Modbus TCP

suporte de montagem

Calha top tipo chapéu TH35-15 conforme IEC 60715

Calha Tipo TH35-7.5 cartola conforme IEC 60715

Placa ou painel com kit de fixação

Altura

90 mm

profundidade

95 mm

Largura

190 mm

Peso líquido

0,62 kg

Normas

ANSI/ISA 12-12-01

CSA C22.2 no 142

CSA C22.2 No 213

EN/IEC 61131-2:2007

Especificação Marine (LR, ABS, DNV, GL)

UL 1604

UL 508

Certificações do produto

RCM

CSA

cULus

IACS E10

resistência a descarga eletrostática

8 kV No ar conforme EN/IEC 61000-4-2

4 kV No contato conforme EN/IEC 61000-4-2

resistência a campos eletromagnéticos

10 V/m 80 MHz ... 1 GHz conforme EN/IEC 61000-4-3

3 V/m 1.4 GHz ... 2 GHz conforme EN/IEC 61000-4-3

1 V/m 2 GHz ... 3 GHz conforme EN/IEC 61000-4-3

resistência a transientes

2 kV (linhas de energia) conforme EN/IEC 61000-4-4

1 kV (Ethernet line) conforme EN/IEC 61000-4-4

1 kV (ligação de série) conforme EN/IEC 61000-4-4

1 kV (entrada) conforme EN/IEC 61000-4-4

1 kV (saída do transistor) conforme EN/IEC 61000-4-4

resistência a perturbações por condução, induzidas por campos de radiofrequência

10 V 0,15...80 MHz conforme EN/IEC 61000-4-6

3 V 0,1 ... 80 MHz conforme especificação Marine (LR, ABS, DNV, GL)

10 V frequência local (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) conforme especificação Marine (LR, ABS, DNV, GL)

emissão eletromagnética

Emissões conduzidas - nível de teste: 120 ... 69 dBμV / m QP ( linhas de energia) a 10…150 kHz conforme EN/IEC 55011

Emissões conduzidas - nível de teste: 63 dBμV / m QP ( linhas de energia) a 1,5…30 MHz conforme EN/IEC 55011

Radiação - nível de teste: 40 dBμV / m QP Classe A a 30…230 MHz conforme EN/IEC 55011

Emissões conduzidas - nível de teste: 79 ... 63 dBμV / m QP ( linhas de energia) a 150…1500 kHz conforme EN/IEC 55011

Radiação - nível de teste: 47 dBμV / m QP Classe A a 230…1000 MHz conforme EN/IEC 55011

imunidade a micro interrupção

10 ms

temperatura ambiente do ar para funcionamento

-10…50 °C (instalação vertical)

-10…55 °C (instalação horizontal)

Temperatura ambiente para armazenamento

-25…70 °C

umidade relativa

10…95 %, Sem condensação (em operação)

10…95 %, Sem condensação (em armazenamento)

grau de proteção IP

IP20 com tampa de proteção colocada

Grau de poluição

2

Altitude de funcionamento

0...2000 m

altitude de armazenamento

0…3000 m

resistência à vibração

3,5 mm a 5…8,4 Hz ligar trilho simétrico

3 gn a 8,4…150 Hz ligar trilho simétrico

3,5 mm a 5…8,4 Hz ligar painel de montagem

3 gn a 8,4…150 Hz ligar painel de montagem

resistência ao choque

15 gn para 11 ms
