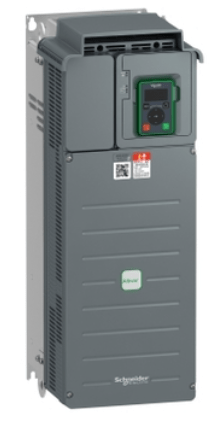

ATV610D45N4 - ALTIVAR PROCESS EASY 610 - 45KW E 380V
Cod. do Produto: 4784-
Contate-nos para Detalhes Exclusivos!
Descrição do Produto
Descrição
Os inversores de frequência da linha Easy Altivar 610 garantem as funções necessárias com preço justo sem compremeter a qualidade! Estes produtos foram especialmente projetados para aplicações comuns nos segmentos de Tratamento de Água e Óleo e Gás, aplicados em processos, gestão de máquinas e edifícios. O modelo ATV610D45N4, possui alimentação trifásica de 380...415Vac, é recomendado para motores com range de potência de 45kW / 60hp, para aplicações que requerem sobrecarga leve (até 120%), e 37kW / 50hp, quando requerem sobrecarga alta (até 150%).
Especificações
| Linha de produto | Altivar 610 Easy |
|---|---|
| Tipo de produto ou componente | Propulsor de velocidade variável |
| aplicação específica do produto | Ventilador, bomba, compressor, transportador |
| Nome abreviado do dispositivo | ATV610 |
| variante | Versão padrão |
| Destino do produto | Motores assíncronos |
| Modo de montagem | Montagem em armário |
| filtro EMC | Integrado para EN/IEC 61800-3 categoria C3 com 50 m max cabo do motor |
| Grau de proteção IP | IP20 |
| tipo de resfriamento | Convecção forçada |
| frequência de alimentação | 50..60 Hz +/-5 % |
| número de rede de fases | Trifásico |
| tensão nominal de fornecimento [Us] | 380...460 V - 15...10 % |
| alimentação do motor kW | 45 kW of direito normal 37 kW of trabalho pesado |
| alimentação do motor cv | 60 hp of direito normal 50 hp of trabalho pesado |
| corrente da linha | 92,9 A a 380 V (direito normal) 82,7 A a 460 V (direito normal) 80,5 A a 380 V (trabalho pesado) 69,6 A a 460 V (trabalho pesado) |
| linha potencial Isc | 22 kA |
| potência aparente | 65,9 kVA a 460 V (direito normal) 55,4 kVA a 460 V (trabalho pesado) |
| corrente de saída contínua | 88 A a 4 kHz of direito normal 75 A a 4 kHz of trabalho pesado |
| corrente momentânea máxima | 97 A durante 60 s (direito normal) 112 A durante 60 s (trabalho pesado) |
| perfil de controle de motor assíncrono | Controle vetorial de fluxo sem realimentação Configuração de fábrica Rácio de frequência / tensão, compensação IR automática (U / f + Uo automática) |
| Output frequency | 0,0001…0,5 kHz |
| frequência de comutação nominal | 4 kHz |
| frequência de comutação | 2...12 kHz ajustável |
| number of preset speeds | 16 velocidades pré-selecionadas |
| Protocolo da porta de comunicação | Modbus serial |
| placa de opção | Slot A: placa de comunicação, Profibus DP V1 Slot A: cartão de extensão de E/S digital ou analógica Slot A: cartão de saída de relé |
| Tensão de saída | <= tensão da fonte de alimentação |
|---|---|
| compensação da diferença de velocidade do motor | Automático seja qual for a carga Ajustável Não disponível em direito motor de imã permanente Pode ser suprimido |
| rampas de aceleração e desaceleração | Linear ajustável separadamente de 0,01 a 9000 s S, U ou personalizado |
| frenagem até à paralisação | Por injeção CC |
| tipo de proteção | Proteção térmica: motor Interrupção da fase do motor: motor Proteção térmica: unidade Superaquecimento: unidade Sobrecorrente entre fases de saída e terra: unidade Sobrecarga na tensão de saída: unidade Proteção contra curtos-circuitos: unidade Interrupção da fase do motor: unidade Sobretensões no barramento CC: unidade Sobretensão de linha de alimentação: unidade Subtensão de alimentação de linha: unidade Perda de fase na alimentação da linha: unidade Sobrevelocidade: unidade Abertura no circuito de controle: unidade |
| resolução de frequência | Unidade visor: 0,1 Hz Entrada analógica: 0.012 / 50 Hz |
| conexão elétrica | Ao controle, terminal de parafuso: 0,5...1,5 mm² Lado da linha, terminal de parafuso: 35 ... 50 mm² Motor, terminal de parafuso: 50 mm² |
| tipo de conector | 1 RJ45 (no terminal gráfico remoto) of Modbus serial |
| interface física | 2 fios RS 485 para Modbus serial |
| estrutura de transmissão | RTU of Modbus serial |
| taxa de transmissão | 4,8, 9,6, 19,2, 38,4 kbit / s para Modbus serial |
| tipo de polarização | Sem impedância of Modbus serial |
| número de endereços | 1…247 para Modbus serial |
| método de acesso | Escravo |
| alimentação | Alimentação externa para as entradas digitais: 24 V CC (19…30 V), <1,25 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos Alimentação interna para potenciômetro de referência (1 a 10 kOhms): 10,5 V CC +/- 5 %, <10 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos |
| Sinalização local | 2 LEDs para locais de diagnóstico 1 LED (Amarelo) para status de comunicação incorporado 2 LEDs (Duas cores) para estado do módulo de comunicação 1 LED (Vermelho) para presença de tensão |
| Largura | 226 mm |
| altura | 613 mm 706 mm com placa EMC |
| Profundidade | 271 mm |
| Peso líquido | 25,5 kg |
| Número de entrada analógica | 3 |
| tipo da entrada analógica | EA1, EA2, EA3 tensão configurável através de software: 0..10 V CC, Impedância: 30 kOhm, Resolução 12 bits EA1, EA2, EA3 corrente configurável através de software: 0..20 mA, Impedância: 250 Ohm, Resolução 12 bits AI2, AI3 sonda de temperatura configurável por software ou sensor de nível de água |
| número de entrada digital | 6 |
| tipo de entrada digital | ED1 ... ED6 programável como entrada lógica, 24 V CC (<= 30 V), Impedância: 3.5 kOhm ED5, ED6 programáveis como entrada de pulso: 0…30 kHz, 24 V CC (<= 30 V) |
| compatibilidade de entrada | ED1 ... ED6: entrada lógica PLC de nível 1 para EN/IEC 61131-2 ED5, ED6: entrada do pulso PLC de nível 1 para 65A IEC-68 |
| lógica de entrada digital | Lógica positiva (fonte): ED1 ... ED6 configurável entrada lógica, < 5 V (estado 0), > 11 V (estado 1) Lógica negativa (coletor): ED1 ... ED6 configurável entrada lógica, > 16 V (estado 0), < 10 V (estado 1) Lógica positiva (fonte): ED5, ED6 configurável entrada do pulso, <0,6 V (estado 0), > 2,5 V (estado 1) |
| Número de saída analógica | 2 |
| tipo da saída analógica | Corrente configurável através de software AQ1, AQ2: 0..20 mA, Resolução 10 bits Tensão configurável através de software AQ1, AQ2: 0..10 V CC impedância 470 Ohm, Resolução 10 bits |
| duração de amostra | 5 ms +/- 0,1 ms (EA1, EA2, EA3) - entrada analógica 2 ms +/- 0,5 ms (ED1 ... ED6)configurável - entrada discreta 5 ms +/- 1 ms (ED5, ED6)configurável - entrada do pulso 10 ms +/- 1 ms (AQ1, AQ2) - saída analógica |
| precisão | +/- 0.6 % EA1, EA2, EA3 para uma variação de temperatura de 60 °C entrada analógica +/- 1 % AQ1, AQ2 para uma variação de temperatura de 60 °C saída analógica |
| erro de linearidade | EA1, EA2, EA3: +/- 0,15% do valor máximo of entrada analógica AQ1, AQ2: +/- 0.2 % of saída analógica |
| número de saída de relé | 3 |
| tipo de saída de relé | Lógica do relé configurável R1: relé de falha NA/NF durabilidade elétrica 100000 ciclos Lógica do relé configurável R2: relé de sequência NA durabilidade elétrica 100000 ciclos Lógica do relé configurável R3: relé de sequência NA durabilidade elétrica 100000 ciclos |
| tempo de atualização | Saída de relé (R1, R2, R3): 5 ms (+/- 0,5 ms) |
| corrente de comutação mínima | Saída de relé R1, R2, R3: 5 mA a 24 V CC |
| corrente de comutação máxima | Saída de relé R1, R2, R3 Ligar resistivo carga, cos phi = 1: 3 A a 250 V CA Saída de relé R1, R2, R3 Ligar resistivo carga, cos phi = 1: 3 A a 30 V CC Saída de relé R1, R2, R3 Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 250 V CA Saída de relé R1, R2, R3 Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 30 V CC |
| isolamento | Entre os terminais de alimentação e de controle |
| resistência de isolamento | > 1 MOhm 500 V CC em 1 minuto à terra |
| nível de ruído | 75 dB conforme 86/188/CEE |
|---|---|
| dissipação de alimentação em W | 1000 W(convecção forçada) a 380 V 4 kHz 121 W(convecção natural) a 380 V 4 kHz |
| volume de ar de refrigeração | 240 m3/h |
| Posição de operação | Vertical +/- 10 graus |
| compatibilidade eletromagnética | Teste de imunidade contra descarga eletrostática Nível 3 conforme IEC 61000-4-2 Teste de imunidade ao campo eletromagnético de radiofrequência com radiação Nível 3 conforme IEC 61000-4-3 Teste de imunidade contra transientes / rajadas elétricas Nível 4 conforme IEC 61000-4-4 1,2/50 µs - 8/20 µs teste de imunidade contra sobretensão Nível 3 conforme IEC 61000-4-5 Teste de imunidade de radiofrequência conduzida Nível 3 conforme IEC 61000-4-6 |
| grau de poluição | 2 conforme EN/IEC 61800-5-1 |
| resistência à vibração | 1,5 mm pico-a-pico (f= 2…13 Hz) conforme IEC 60068-2-6 1 gn (f= 13…200 Hz) conforme IEC 60068-2-6 |
| resistência ao choque | 15 gn para 11 ms conforme IEC 60068-2-27 |
| umidade relativa | 5…95 % Sem condensação conforme IEC 60068-2-3 |
| temperatura ambiente do ar para funcionamento | -15…45 °C (Sem redução de valor) 45…60 °C (com) |
| Temperatura ambiente para armazenamento | -40…70 °C |
| altitude de funcionamento | <= 1000 m Sem redução de valor 1000 ... 4800 m com degradação de corrente de 1% por 100 m |
| característica do ambiente da aplicação | Resistência à poluição química classe 3C3 conforme EN/IEC 60721-3-3 Resistência à poluição da poeira classe 3S3 conforme EN/IEC 60721-3-3 |
| padrões | EN/IEC 61800-3 2 Ambiente categoria C3 EN/IEC 61800-3 EN/IEC 61800-5-1 IEC 60721-3 |
| gravação | CE |
