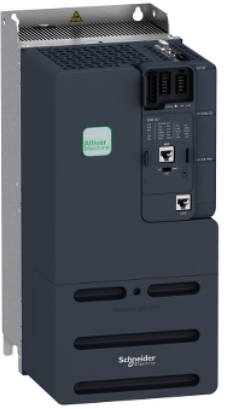

ATV340D11N4 - CONVERSOR FREQ.- 11KW- 400V COMUNICAÇÃO SERIAL
Cod. do Produto: 4748-
R$ 15.095,43
Mais formas de pagamento
2x de R$ 7.547,72 sem juros no cartão de crédito
ou até 12x de R$ 1.529,80 no cartão de crédito
- R$ 14.038,75 à vista no pix (7% Desconto) Economize R$ 1.056,68
- R$ 14.340,66 à vista no boleto (5% Desconto) Economize R$ 754,77
Descrição do Produto
Descrição
Os inversores de frequência da linha AltivarTM Machine 340 são ideias para aplicações mais comuns, incluindo máquinas de embalagem, esteiras, trabalho em material, elevação de carga, alimentos e bebidas, máquinas têxteis, bombas e controle de máquinas em geral. O modelo ATV340D11N4 é um produto com formato compacto, que permite a montagem lado a lado, otimizando o espaço ocupado. Em situação HD, este modelo funciona com potência de até 11kW/15CV, corrente de saída de 24A e possui alimentação trifásica de 380...460Vac. Já em situação de ND, sua potência é de até 15kW/20CV, com corrente de saída de 32A e alimentação trifásica de 380...460Vac. Este produto possui rede comunicação incorporada (Modbus), além de acessórios opcionais de outros protocolos para garantir a completa integração com os mais variados tipos de sistemas de mercado pronto para a Industria 4.0. É possível também configurar, controlar e diagnosticar o inversor ATV340 diretamente no software SoMachine e SoMove. Possui o maior número de funções de segurança incorporadas do mercado, sendo elas: STO, SS1, SLS, SMS e GDL, ideal para aplicações que exijam maior proteção do operador e da máquina. Este inversor de frequência possui um revestimento nas placas eletrônicas que aumenta a proteção contra umidade, poeira, produtos químicos e temperaturas extremas, (robustez) permitindo a sua presença em aplicações com condições mais extremas, sem que o mesmo seja danificado. Além disso, o ATV340 possui controle de malha fechada com Encoder incorporado até 22kW, aumentando a performance e precisão.
Especificações
| Linha de produto | Altivar Machine ATV340 |
|---|---|
| Tipo de produto ou componente | Propulsor de velocidade variável |
| aplicação específica do produto | Máquina |
| variante | Versão padrão |
| Modo de montagem | Montagem em armário |
| Protocolo da porta de comunicação | Modbus serial |
| placa de opção | Módulo de comunicação, Profibus DP V1 Módulo de comunicação, Profinet Módulo de comunicação, DeviceNet Módulo de comunicação, CANopen Módulo de comunicação, EtherCAT |
| Número de fases da rede | Trifásico |
| frequência de alimentação | 50..60 Hz +/- 5 % |
| tensão nominal de fornecimento [Us] | 380 ... 480 V - 15...10 % |
| corrente de saída nominal | 24,0 A |
| alimentação do motor kW | 15 kW of direito normal 11 kW of trabalho pesado |
| alimentação do motor cv | 20 hp of direito normal 15 hp of trabalho pesado |
| filtro EMC | Filtro C3 CEM de classe integrada |
| grau de protecção IP | IP20 |
| número de entrada digital | 5 |
|---|---|
| tipo de entrada digital | PTI programáveis como entrada de pulso: 0…30 kHz, 24 V CC (30 V) DI1...DI5 programável, 24 V CC (30 V), Impedância: 3.5 kOhm |
| number of preset speeds | 16 velocidades pré-selecionadas |
| número de saída digital | 2,0 |
| tipo de saída digital | Saída programável DQ1, DQ2 30 V CC 100 mA |
| Número de entrada analógica | 2 |
| tipo da entrada analógica | EA1 corrente configurável através de software: 0..20 mA, Impedância: 250 Ohm, Resolução 12 bits EA1 sonda de temperatura configurável por software ou sensor de nível de água EA1 tensão configurável através de software: 0..10 V CC, Impedância: 31.5 kOhm, Resolução 12 bits EA2 tensão configurável através de software: - 220 - 240V CC, Impedância: 31.5 kOhm, Resolução 12 bits |
| Número de saída analógica | 2 |
| tipo da saída analógica | Tensão configurável através de software AQ1: 0..10 V CC impedância 470 Ohm, Resolução 10 bits Corrente configurável através de software AQ1: 0..20 mA impedância 500 Ohm, Resolução 10 bits |
| número de saída de relé | 2 |
| Tensão de saída | <= tensão da fonte de alimentação |
| tipo de saída de relé | Saídas de relé R1A Saídas de relé R1C durabilidade elétrica 100000 ciclos Saídas de relé R2A Saídas de relé R2C durabilidade elétrica 100000 ciclos |
| corrente de comutação máxima | Saída de relé R1C Ligar resistivo carga, cos phi = 1: 3 A a 250 V CA Saída de relé R1C Ligar resistivo carga, cos phi = 1: 3 A a 30 V CC Saída de relé R1C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 250 V CA Saída de relé R1C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 30 V CC Saída de relé R2C Ligar resistivo carga, cos phi = 1: 5 A a 250 V CA Saída de relé R2C Ligar resistivo carga, cos phi = 1: 5 A a 30 V CC Saída de relé R2C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 250 V CA Saída de relé R2C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 30 V CC |
| corrente de comutação mínima | Saída de relé R1B: 5 mA a 24 V CC Saída de relé R2C: 5 mA a 24 V CC |
| Meio físico | 2 fios RS 485 |
| Tipo de conector | 1 RJ45 |
| método de acesso | Escravo Modbus RTU |
| taxa de transmissão | 4.8 kbit/s 9,6 kbit/s 19,2 kbit/s 38.4 kbit/s |
| estrutura de transmissão | RTU |
| número de endereços | 1…247 |
| formato de dados | 8 bits, configurável ímpar, par ou sem paridade |
| tipo de polarização | Sem impedância |
| 4 quadrant operation possible | Verdadeiro |
| perfil de controle de motor assíncrono | Controle vetorial de fluxo sem realimentação Rácio de frequência / tensão, compensação IR automática (U / f + Uo automática) Configuração de fábrica |
| perfil de controle de motor síncrono | Motor de imã permanente Motor de relutância |
| grau de poluição | 2 conforme EN/IEC 61800-5-1 |
| Maximum output frequency | 0,599 kHz |
| rampas de aceleração e desaceleração | Linear ajustável separadamente de 0.01...9999 s S, U ou personalizado |
| compensação da diferença de velocidade do motor | Não disponível em direito motor de imã permanente Ajustável Pode ser suprimido Automático seja qual for a carga |
| frequência de comutação | 2..0,16 kHz ajustável 4..0,16 kHz com |
| frequência de comutação nominal | 4 kHz |
| frenagem até à paralisação | Por injeção CC |
| Brake chopper integrated | Verdadeiro |
| corrente da linha | 28,8 A a 380 V (direito normal) 23,0 A a 48 V (direito normal) 34,7 A a 380 V (trabalho pesado) 27,7 A a 48 V (trabalho pesado) |
| corrente da linha | 34,7 A a 380 V sem indutor de linha (trabalho pesado) 27,7 A a 48 V sem indutor de linha (trabalho pesado) 33,9 A a 380 V com indutor de linha externo (direito normal) 27,2 A a 48 V com indutor de linha externo (direito normal) 35,1 A a 380 V com indutor de linha externo (trabalho pesado) 27,8 A a 48 V com indutor de linha externo (trabalho pesado) |
| Corrente Máxima de Entrada | 34,7 A |
| Maximum output voltage | 480 V |
| potência aparente | 22,7 kVA a 48 V (direito normal) 23 kVA a 48 V (trabalho pesado) |
| corrente momentânea máxima | 35,2 A durante 60 s (direito normal) 36 A durante 60 s (trabalho pesado) 43,2 A durante 2 s (direito normal) 43 A durante 2 s (trabalho pesado) |
| conexão elétrica | Terminal de parafuso , capacidade de fixação: 0,2...2,5 mm² para controle Terminal de parafuso , capacidade de fixação: 4..0,25 mm² para lado da linha Terminal de parafuso , capacidade de fixação: 4..0,25 mm² para Barramento DC Terminal de parafuso , capacidade de fixação: 2.5...25 mm² para motor |
| linha potencial Isc | 22 kA |
| Base load current at high overload | 24,0 A |
| Base load current at low overload | 32,0 A |
| dissipação de alimentação em W | Convecção natural: 13 W a 380 V 4 kHz (trabalho pesado) Convecção forçada: 241 W a 380 V 4 kHz (trabalho pesado) Convecção natural: 16 W a 380 V 4 kHz (direito normal) Convecção forçada: 311 W a 380 V 4 kHz (direito normal) |
| conexão elétrica | Ao controle: terminal de parafuso 0,2...2,5 mm² AWG 24...AWG 12 Lado da linha: terminal de parafuso 4..0,25 mm² AWG 10...AWG 3 Autocarro CC: terminal de parafuso 4..0,25 mm² AWG 10...AWG 3 Motor: terminal de parafuso 2.5...25 mm² AWG 12...AWG 3 |
| With safety function Safely Limited Speed (SLS) | Verdadeiro |
| With safety function Safe brake management (SBC/SBT) | Verdadeiro |
| With safety function Safe Operating Stop (SOS) | Falso |
| With safety function Safe Position (SP) | Falso |
| With safety function Safe programmable logic | Falso |
| With safety function Safe Speed Monitor (SSM) | Falso |
| With safety function Safe Stop 1 (SS1) | Verdadeiro |
| With sft fct Safe Stop 2 (SS2) | Falso |
| With safety function Safe torque off (STO) | Verdadeiro |
| With safety function Safely Limited Position (SLP) | Falso |
| With safety function Safe Direction (SDI) | Falso |
| tipo de proteção | Proteção térmica: motor Safe torque off: motor Perda de fase motora: motor Proteção térmica: unidade Safe torque off: unidade Superaquecimento: unidade Sobre corrente: unidade Sobrecorrente de saída entre fase motor e terra: unidade Sobre-corrente de saída entre fases do motor: unidade Curto-circuito entre fase do motor e terra: unidade Curto-circuito entre fases do motor: unidade Perda de fase motora: unidade Sobrevoltagem de autocarros DC: unidade Sobretensão de linha de alimentação: unidade Subtensão de alimentação de linha: unidade Perda de fornecimento de entrada: unidade Velocidade superior ao limite: unidade Abertura no circuito de controle: unidade |
| Largura | 180,0 mm |
| Altura | 385,0 mm |
| Profundidade | 249,0 mm |
| Peso líquido | 9,5 kg |
| corrente de saída contínua | 32 A a 4 kHz of direito normal 24 A a 4 kHz of trabalho pesado |
| altitude de funcionamento | <= 3000 m com desvalorização da corrente acima de 1000m |
|---|---|
| Posição de operação | Vertical +/- 10 graus |
| Certificações do produto | UL CSA TÜV EAC CTick |
| gravação | CE |
| Normas | EN/IEC 61800-3 EN/IEC 61800-5-1 IEC 60721-3 IEC 61508 IEC 13849-1 UL 618000-5-1 UL 508C |
| Tipo de montagem | Com dissipador |
| compatibilidade eletromagnética | Teste de imunidade contra descarga eletrostática Nível 3 conforme IEC 61000-4-2 Teste de imunidade ao campo eletromagnético de radiofrequência com radiação Nível 3 conforme IEC 61000-4-3 Teste de imunidade contra transientes / rajadas elétricas Nível 4 conforme IEC 61000-4-4 1,2/50 µs - 8/20 µs teste de imunidade contra sobretensão Nível 3 conforme IEC 61000-4-5 Teste de imunidade de radiofrequência conduzida Nível 3 conforme IEC 61000-4-6 |
| Environmental class (during operation) | Classe 3C3 de acordo com IEC 60721-3-3 Classe 3S3 de acordo com IEC 60721-3-3 |
| Maximum acceleration under shock impact (during operation) | 70 m/s² at 22 ms |
| Maximum acceleration under vibrational stress (during operation) | 5 m/s² at 9...200 Hz |
| Maximum deflection under vibratory load (during operation) | 1.5 mm at 2...9 Hz |
| Permitted relative humidity (during operation) | Classe 3K5 de acordo com a norma EN 60721-3 |
| volume de ar de refrigeração | 128,0 m3/h |
| tipo de resfriamento | Convecção forçada |
| Categoria de sobretensão | Classe III |
| retorno de regulamento | Regulador PID ajustável |
| nível de ruído | 55,6 dB |
| Grau de poluição | 2 |
| Ambient air transport temperature | -40…70 °C |
| temperatura ambiente do ar para funcionamento | -15…50 °C Sem redução de valor (posição vertical) 50…60 °C com (posição vertical) |
| Temperatura ambiente para armazenamento | -40…70 °C |
| isolamento | Entre os terminais de alimentação e de controle |
