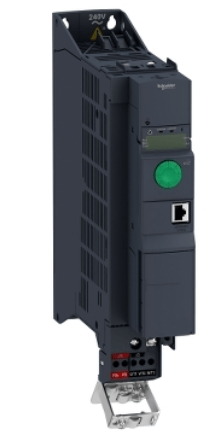

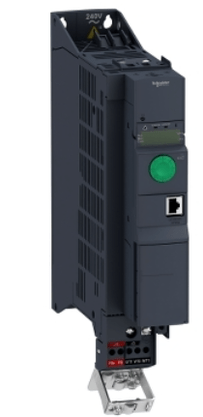

ATV320U22M2B - CONVERSOR DE FREQUENCIA 11 AMPS
Cod. do Produto: 4719-
R$ 5.163,29
Mais formas de pagamento
2x de R$ 2.581,65 sem juros no cartão de crédito
ou até 12x de R$ 523,26 no cartão de crédito
- R$ 4.801,86 à vista no pix (7% Desconto) Economize R$ 361,43
- R$ 4.905,13 à vista no boleto (5% Desconto) Economize R$ 258,16
Descrição do Produto
Descrição
Os inversores de frequência da linha AltivarTM Machine 320 são ideias para aplicações simples e avançadas de manuseio de materiais, elevação de carga, máquinas de embalagem, máquinas téxtil, sistemas de bombeamento e aplicações gerais que requerem conectividade, segurança, robustez e excelente custo-benefício. O modelo ATV320U22M2B é um produto com formato book, ideal para otimização de espaço em painel, possui alimentação monofásica de 200...240Vac, potência de 2,2kW/3CV e corrente de saída de 11A. Este produto possui rede comunicação incorporada (Modbus RTU e CanOpen), além de acessórios opcionais de outros protocolos para garantir a completa integração com os mais variados tipos de sistemas de mercado pronto para a Industria 4.0. Possui também um software gratuíto chamado SoMove que auxilia o operador a parametrizar e operar o produto. Possui o maior número de funções de segurança incorporadas do mercado, sendo elas: STO, SS1, SLS, SMS e GDL, ideal para aplicações que exijam maior proteção do operador e da máquina. Este inversor de frequência possui um revestimento nas placas eletrônicas que aumenta a proteção contra umidade, poeira, produtos químicos e temperaturas extremas, (robustez) permitindo a sua presença em aplicações com condições mais extremas, sem que o mesmo seja danificado. Além disso, o ATV320 possui funções dedicadas de máquinas para otimizar a operação, economizando tempo no comissionamento da aplicação.
Especificações
| Linha de produto | Altivar Machine ATV320 |
|---|---|
| Tipo de produto ou componente | Propulsor de velocidade variável |
| aplicação específica do produto | Máquinas complexas |
| variante | Versão padrão |
| formato da unidade | Livro |
| Modo de montagem | Montagem em armário |
| Protocolo da porta de comunicação | Modbus serial CANopen |
| placa de opção | Módulo de comunicação, CANopen Módulo de comunicação, EtherCAT Módulo de comunicação, Profibus DP V1 Módulo de comunicação, Profinet Módulo de comunicação, Ethernet Powerlink Módulo de comunicação, Ethernet/IP Módulo de comunicação, DeviceNet |
| tensão nominal de fornecimento [Us] | 200...240 V - 15...10 % |
| corrente de saída nominal | 11,0 A |
| alimentação do motor kW | 2,2 kW of trabalho pesado |
| filtro EMC | Filtro EMC classe C2 integrado |
| grau de protecção IP | IP20 |
| número de entrada digital | 7 |
|---|---|
| tipo de entrada digital | STO torque de segurança desligado, 24 V CC, Impedância: 1.5 kOhm ED1 ... ED6 entradas lógicas, 24 V CC (30 V) DI5 programáveis como entrada de pulso: 0…30 kHz, 24 V CC (30 V) |
| lógica de entrada digital | Lógica positiva (fonte) Lógica negativa (coletor) |
| número de saída digital | 3 |
| tipo de saída digital | Coletor aberto DQ+ 0…1 kHz 30 V CC 100 mA Coletor aberto DQ- 0…1 kHz 30 V CC 100 mA |
| Número de entrada analógica | 3 |
| tipo da entrada analógica | EA1 tensão: 0..10 V CC, Impedância: 30 kOhm, Resolução 10 bits EA2 tensão diferencial bipolar: +/- 10 V CC, Impedância: 30 kOhm, Resolução 10 bits EA3 corrente: 0...20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou outros padrões por configuração), Impedância: 250 Ohm, Resolução 10 bits |
| Número de saída analógica | 1 |
| tipo da saída analógica | Corrente configurável através de software AQ1: 0..20 mA impedância 800 Ohm, Resolução 10 bits Tensão configurável através de software AQ1: 0..10 V CC impedância 470 Ohm, Resolução 10 bits |
| tipo de saída de relé | Lógica do relé configurável R1A 1 NA durabilidade elétrica 100000 ciclos Lógica do relé configurável R1B 1 NF durabilidade elétrica 100000 ciclos Lógica do relé configurável R1C Lógica do relé configurável R2A 1 NA durabilidade elétrica 100000 ciclos Lógica do relé configurável R2C |
| corrente de comutação máxima | Saída de relé R1A, R1B, R1C Ligar resistivo carga, cos phi = 1: 3 A a 250 V CA Saída de relé R1A, R1B, R1C Ligar resistivo carga, cos phi = 1: 3 A a 30 V CC Saída de relé R1A, R1B, R1C, R2A, R2C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 250 V CA Saída de relé R1A, R1B, R1C, R2A, R2C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 30 V CC Saída de relé R2A, R2C Ligar resistivo carga, cos phi = 1: 5 A a 250 V CA Saída de relé R2A, R2C Ligar resistivo carga, cos phi = 1: 5 A a 30 V CC |
| corrente de comutação mínima | Saída de relé R1A, R1B, R1C, R2A, R2C: 5 mA a 24 V CC |
| método de acesso | Escravo CANopen |
| 4 quadrant operation possible | Verdadeiro |
| perfil de controle de motor assíncrono | Relação de tensão/frequência, 5 pontos Controle vetorial de fluxo sem sensor. padrão Relação tensão/frequência - Economia de Energia, U/f ao quadrado Controlo do vector de fluxo sem sensor - Economia de energia Relação de tensão/frequência, 2 pontos |
| perfil de controle de motor síncrono | Controle vetorial sem sensor |
| Maximum output frequency | 0,599 kHz |
| sobretorque temporário | 170…200 % do torque nominal do motor |
| rampas de aceleração e desaceleração | Linear U S CUS Comutação de rampa Adaptação em rampa de aceleração/desaceleração Aceleração/desaceleração paragem automática com injecção DC |
| compensação da diferença de velocidade do motor | Automático seja qual for a carga Ajustável 0..0,300 % Não disponível na relação de tensão/frequência (2 ou 5 pontos) |
| frequência de comutação | 2..0,16 kHz ajustável 4..0,16 kHz com |
| frequência de comutação nominal | 4 kHz |
| frenagem até à paralisação | Por injeção CC |
| Brake chopper integrated | Verdadeiro |
| corrente da linha | 23,9 A a 200 V (trabalho pesado) 20,1 A a 240 V (trabalho pesado) |
| Corrente Máxima de Entrada | 23,9 A |
| Maximum output voltage | 240 V |
| potência aparente | 4,8 kVA a 240 V (trabalho pesado) |
| Frequência da rede | 50...60 Hz |
| Relative symmetric network frequency tolerance | 5 % |
| linha potencial Isc | 1 kA |
| Base load current at high overload | 14,3 A |
| dissipação de alimentação em W | Ventilador: 98,0 W a 200 V 4 kHz |
| With safety function Safely Limited Speed (SLS) | Verdadeiro |
| With safety function Safe brake management (SBC/SBT) | Falso |
| With safety function Safe Operating Stop (SOS) | Falso |
| With safety function Safe Position (SP) | Falso |
| With safety function Safe programmable logic | Falso |
| With safety function Safe Speed Monitor (SSM) | Falso |
| With safety function Safe Stop 1 (SS1) | Verdadeiro |
| With sft fct Safe Stop 2 (SS2) | Falso |
| With safety function Safe torque off (STO) | Verdadeiro |
| With safety function Safely Limited Position (SLP) | Falso |
| With safety function Safe Direction (SDI) | Falso |
| tipo de proteção | Interrupções da fase de entrada: unidade Sobrecorrente entre fases de saída e terra: unidade Proteção contra sobreaquecimento: unidade Curto-circuito entre fases do motor: unidade Proteção térmica: unidade |
| Largura | 60 mm |
| Altura | 325,0 mm |
| Profundidade | 245,0 mm |
| Peso líquido | 2,9 kg |
| Posição de operação | Vertical +/- 10 graus |
|---|---|
| Certificações do produto | CE ATEX NOM GOST EAC RCM KC |
| gravação | CE ATEX UL CSA EAC RCM |
| Normas | EN/IEC 61800-5-1 |
| compatibilidade eletromagnética | Teste de imunidade contra descarga eletrostática Nível 3 conforme IEC 61000-4-2 Teste de imunidade ao campo eletromagnético de radiofrequência com radiação Nível 3 conforme IEC 61000-4-3 Teste de imunidade contra transientes / rajadas elétricas Nível 4 conforme IEC 61000-4-4 1,2/50 µs - 8/20 µs teste de imunidade contra sobretensão Nível 3 conforme IEC 61000-4-5 Teste de imunidade de radiofrequência conduzida Nível 3 conforme IEC 61000-4-6 Teste de imunidade contra quedas e interrupções da tensão conforme IEC 61000-4-11 |
| Environmental class (during operation) | Classe 3C3 de acordo com IEC 60721-3-3 Classe 3S2 de acordo com IEC 60721-3-3 |
| Maximum acceleration under shock impact (during operation) | 150 m/s² at 11 ms |
| Maximum acceleration under vibrational stress (during operation) | 10 m/s² at 13...200 Hz |
| Maximum deflection under vibratory load (during operation) | 1.5 mm at 2...13 Hz |
| Permitted relative humidity (during operation) | Classe 3K5 de acordo com a norma EN 60721-3 |
| volume de ar de refrigeração | 11,3 m3/h |
| Categoria de sobretensão | III |
| retorno de regulamento | Regulador PID ajustável |
| precisão da velocidade | +/- 10% do deslize nominal 0,2 Tn a Tn |
| Grau de poluição | 2 |
| Ambient air transport temperature | -25…70 °C |
| temperatura ambiente do ar para funcionamento | -10…50 °C Sem redução de valor 50…60 °C com |
| Temperatura ambiente para armazenamento | -25…70 °C |
