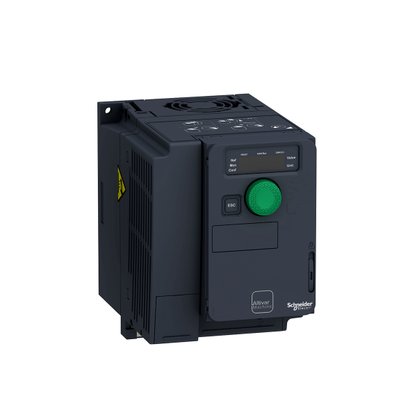

ATV320U15N4C - Inversor de Frequência Trifásico ATV320 - 1.5kW - 380-480 VAC - Compacto | Schneider Electric

Linha de produto

Altivar Machine ATV320

Tipo de produto ou componente

Propulsor de velocidade variável

aplicação específica do produto

Máquinas complexas

variante

Versão padrão

formato da unidade

Compacto

Modo de montagem

Wall Mount

Protocolo da porta de comunicação

Modbus serial

CANopen

placa de opção

Módulo de comunicação, CANopen

Módulo de comunicação, EtherCAT

Módulo de comunicação, Profibus DP V1

Módulo de comunicação, Profinet

Módulo de comunicação, Ethernet Powerlink

Módulo de comunicação, Ethernet/IP

Módulo de comunicação, DeviceNet

tensão nominal de fornecimento [Us]

380...500 V - 15...10 %

corrente de saída nominal

4,1 A

alimentação do motor kW

1,5 kW of trabalho pesado

filtro EMC

Filtro EMC classe C2 integrado

grau de protecção IP

IP20

número de entrada digital

7

tipo de entrada digital

STO torque de segurança desligado, 24 V CC, Impedância: 1.5 kOhm

ED1 ... ED6 entradas lógicas, 24 V CC (30 V)

DI5 programáveis ​​como entrada de pulso: 0…30 kHz, 24 V CC (30 V)

lógica de entrada digital

Lógica positiva (fonte)

Lógica negativa (coletor)

número de saída digital

3

tipo de saída digital

Coletor aberto DQ+ 0…1 kHz 30 V CC 100 mA

Coletor aberto DQ- 0…1 kHz 30 V CC 100 mA

Número de entrada analógica

3

tipo da entrada analógica

EA1 tensão: 0..10 V CC, Impedância: 30 kOhm, Resolução 10 bits

EA2 tensão diferencial bipolar: +/- 10 V CC, Impedância: 30 kOhm, Resolução 10 bits

EA3 corrente: 0...20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou outros padrões por configuração), Impedância: 250 Ohm, Resolução 10 bits

Número de saída analógica

1

tipo da saída analógica

Corrente configurável através de software AQ1: 0..20 mA impedância 800 Ohm, Resolução 10 bits

Tensão configurável através de software AQ1: 0..10 V CC impedância 470 Ohm, Resolução 10 bits

tipo de saída de relé

Lógica do relé configurável R1A 1 NA durabilidade elétrica 100000 ciclos

Lógica do relé configurável R1B 1 NF durabilidade elétrica 100000 ciclos

Lógica do relé configurável R1C

Lógica do relé configurável R2A 1 NA durabilidade elétrica 100000 ciclos

Lógica do relé configurável R2C

corrente de comutação máxima

Saída de relé R1A, R1B, R1C Ligar resistivo carga, cos phi = 1: 3 A a 250 V CA

Saída de relé R1A, R1B, R1C Ligar resistivo carga, cos phi = 1: 3 A a 30 V CC

Saída de relé R1A, R1B, R1C, R2A, R2C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 250 V CA

Saída de relé R1A, R1B, R1C, R2A, R2C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 30 V CC

Saída de relé R2A, R2C Ligar resistivo carga, cos phi = 1: 5 A a 250 V CA

Saída de relé R2A, R2C Ligar resistivo carga, cos phi = 1: 5 A a 30 V CC

corrente de comutação mínima

Saída de relé R1A, R1B, R1C, R2A, R2C: 5 mA a 24 V CC

método de acesso

Escravo CANopen

4 quadrant operation possible

Verdadeiro

perfil de controle de motor assíncrono

Relação de tensão/frequência, 5 pontos

Controle vetorial de fluxo sem sensor. padrão

Relação tensão/frequência - Economia de Energia, U/f ao quadrado

Controlo do vector de fluxo sem sensor - Economia de energia

Relação de tensão/frequência, 2 pontos

perfil de controle de motor síncrono

Controle vetorial sem sensor

Maximum output frequency

0,599 kHz

sobretorque temporário

170…200 % do torque nominal do motor

rampas de aceleração e desaceleração

Linear

U

S

CUS

Comutação de rampa

Adaptação em rampa de aceleração/desaceleração

Aceleração/desaceleração paragem automática com injecção DC

compensação da diferença de velocidade do motor

Automático seja qual for a carga

Ajustável 0..0,300 %

Não disponível na relação de tensão/frequência (2 ou 5 pontos)

frequência de comutação

2..0,16 kHz ajustável

4..0,16 kHz com

frequência de comutação nominal

4 kHz

frenagem até à paralisação

Por injeção CC

Brake chopper integrated

Verdadeiro

corrente da linha

6,4 A a 380 V (trabalho pesado)

4,9 A a 500 V (trabalho pesado)

Corrente Máxima de Entrada

6,4 A

Maximum output voltage

500 V

potência aparente

4,2 kVA a 500 V (trabalho pesado)

Frequência da rede

50...60 Hz

Relative symmetric network frequency tolerance

5 %

linha potencial Isc

5 kA

Base load current at high overload

3,0 A

dissipação de alimentação em W

Ventilador: 56,0 W a 380 V 4 kHz

With safety function Safely Limited Speed (SLS)

Verdadeiro

With safety function Safe brake management (SBC/SBT)

Falso

With safety function Safe Operating Stop (SOS)

Falso

With safety function Safe Position (SP)

Falso

With safety function Safe programmable logic

Falso

With safety function Safe Speed Monitor (SSM)

Falso

With safety function Safe Stop 1 (SS1)

Verdadeiro

With sft fct Safe Stop 2 (SS2)

Falso

With safety function Safe torque off (STO)

Verdadeiro

With safety function Safely Limited Position (SLP)

Falso

With safety function Safe Direction (SDI)

Falso

tipo de proteção

Interrupções da fase de entrada: unidade

Sobrecorrente entre fases de saída e terra: unidade

Proteção contra sobreaquecimento: unidade

Curto-circuito entre fases do motor: unidade

Proteção térmica: unidade

largura

105,0 mm

Altura

142,0 mm

Profundidade

158,0 mm

peso do produto

1,3 kg

Posição de operação

Vertical +/- 10 graus

Certificações do produto

CE

ATEX

NOM

GOST

EAC

RCM

KC

gravação

CE

ATEX

UL

CSA

EAC

RCM

Normas

EN/IEC 61800-5-1

compatibilidade eletromagnética

Teste de imunidade contra descarga eletrostática Nível 3 conforme IEC 61000-4-2

Teste de imunidade ao campo eletromagnético de radiofrequência com radiação Nível 3 conforme IEC 61000-4-3

Teste de imunidade contra transientes / rajadas elétricas Nível 4 conforme IEC 61000-4-4

1,2/50 µs - 8/20 µs teste de imunidade contra sobretensão Nível 3 conforme IEC 61000-4-5

Teste de imunidade de radiofrequência conduzida Nível 3 conforme IEC 61000-4-6

Teste de imunidade contra quedas e interrupções da tensão conforme IEC 61000-4-11

Environmental class (during operation)

Classe 3C3 de acordo com IEC 60721-3-3

Classe 3S2 de acordo com IEC 60721-3-3

Maximum acceleration under shock impact (during operation)

150 m/s² at 11 ms

Maximum acceleration under vibrational stress (during operation)

10 m/s² at 13...200 Hz

Maximum deflection under vibratory load (during operation)

1.5 mm at 2...13 Hz

Permitted relative humidity (during operation)

Classe 3K5 de acordo com a norma EN 60721-3

volume de ar de refrigeração

18,0 m3/h

Categoria de sobretensão

III

retorno de regulamento

Regulador PID ajustável

precisão da velocidade

+/- 10% do deslize nominal 0,2 Tn a Tn

Grau de poluição

2

Ambient air transport temperature

-25…70 °C

temperatura ambiente do ar para funcionamento

-10…50 °C Sem redução de valor

50…60 °C com

Temperatura ambiente para armazenamento

-25…70 °C
